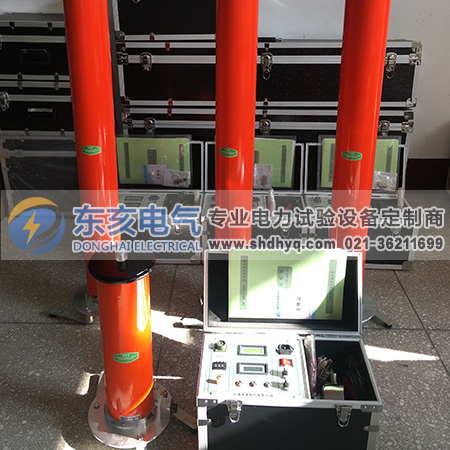

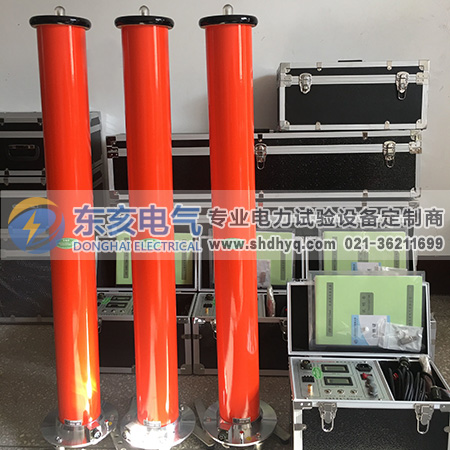

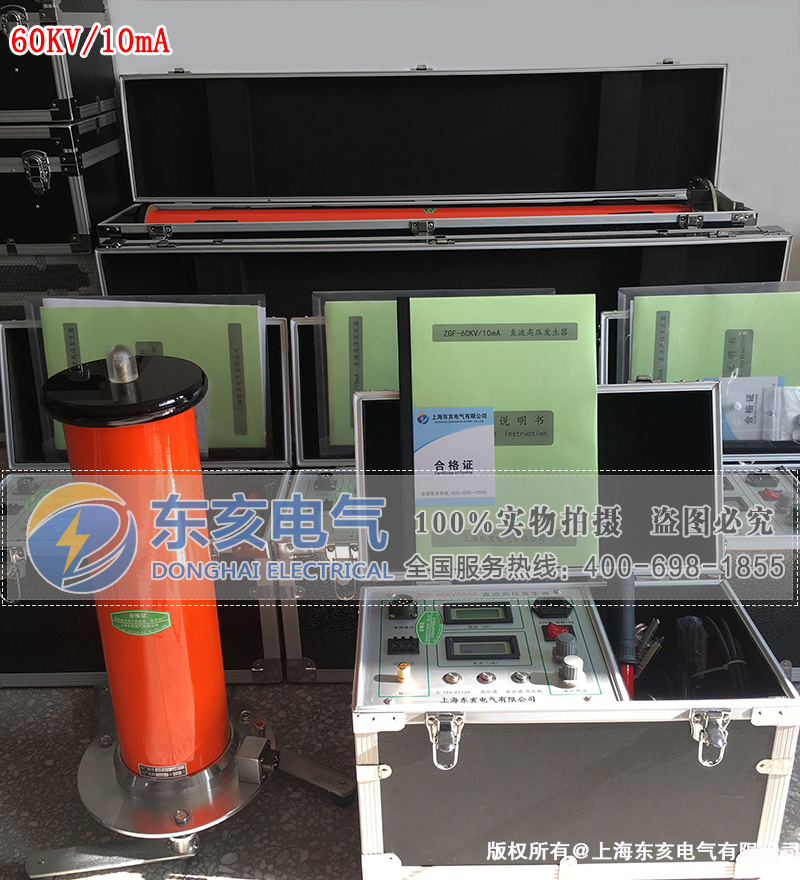

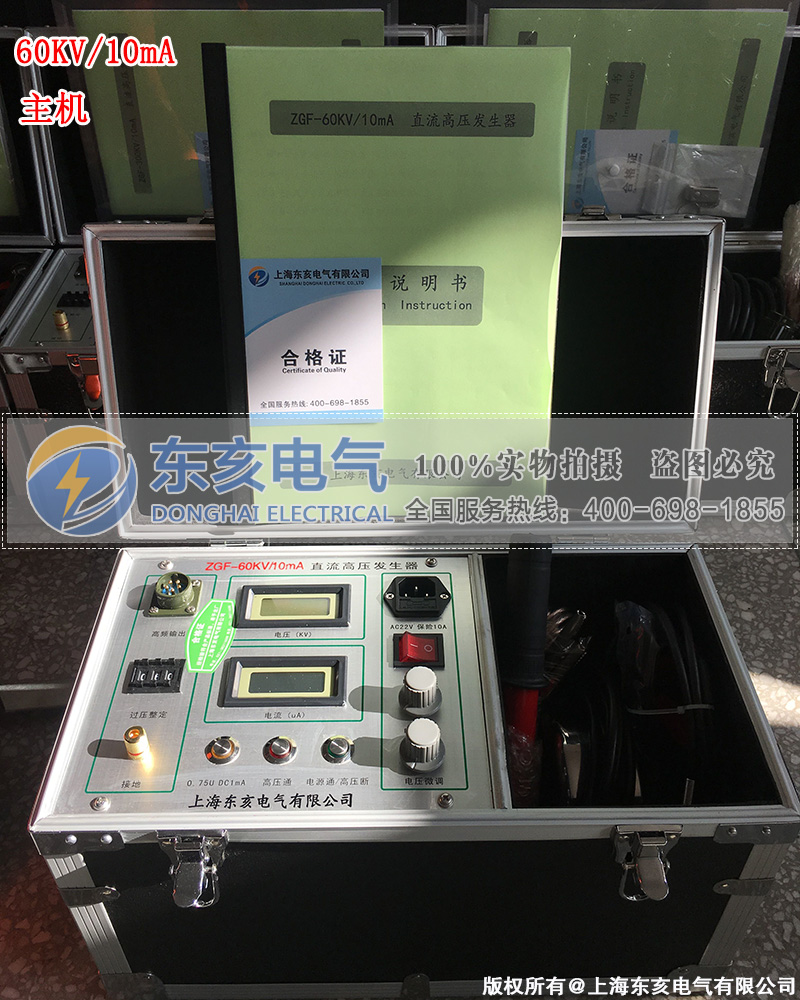

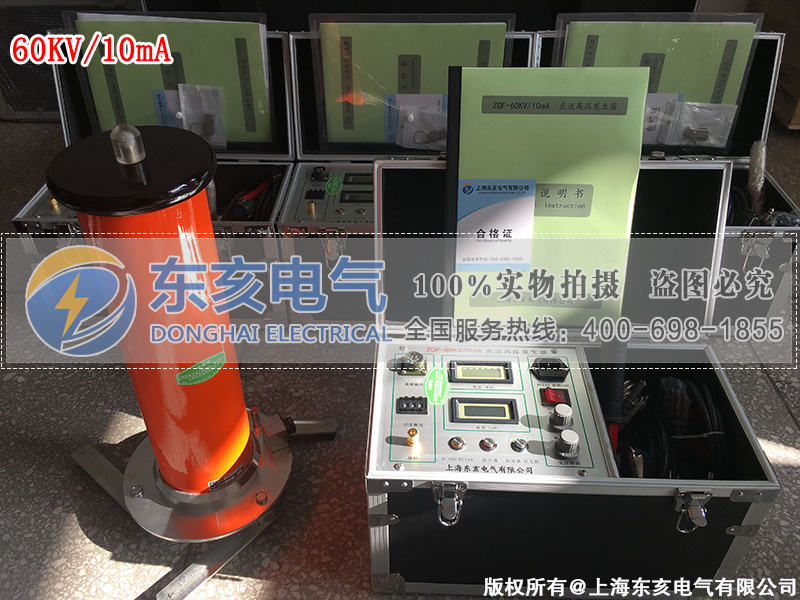

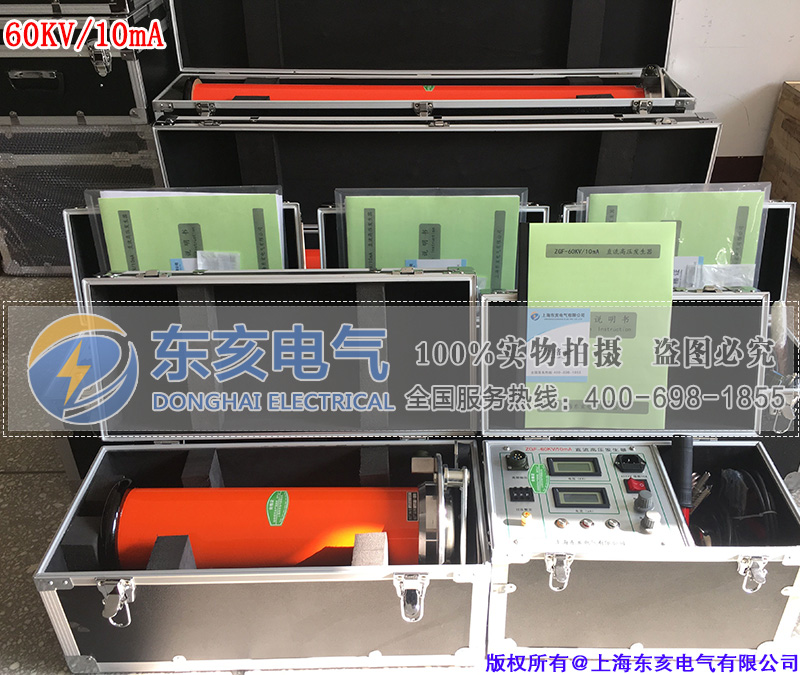

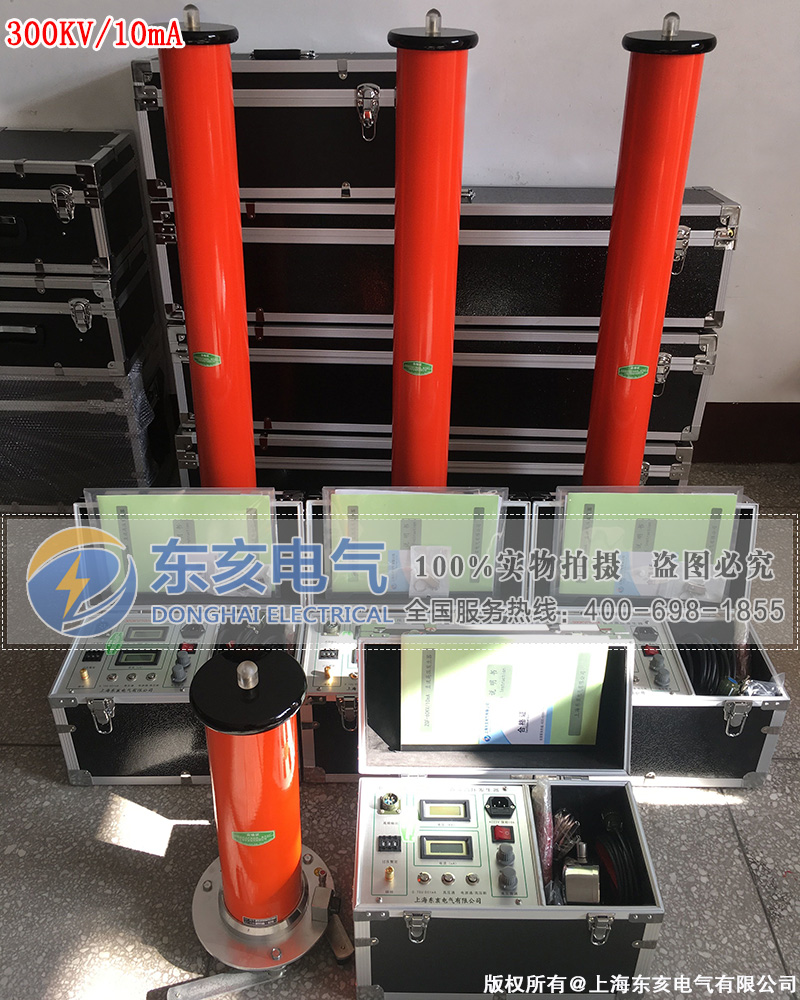

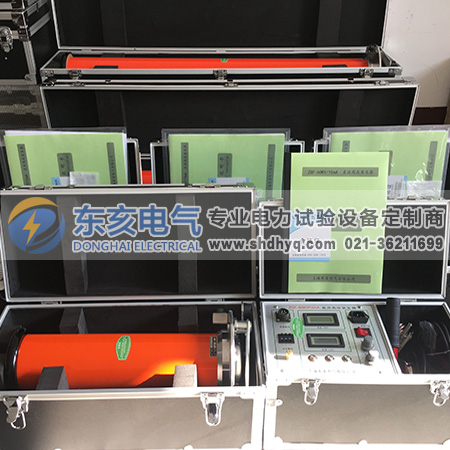

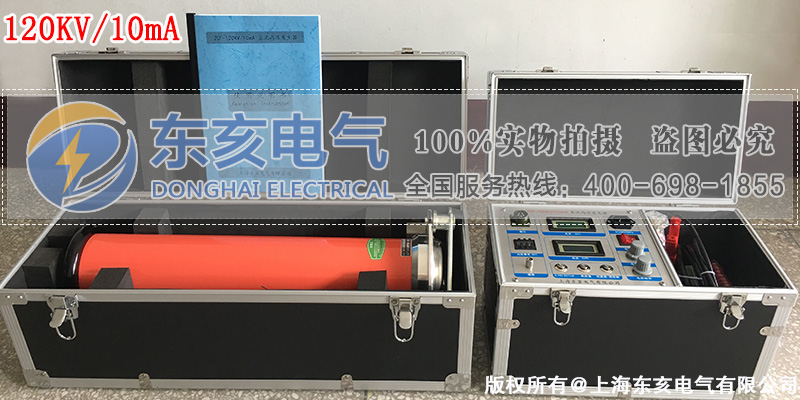

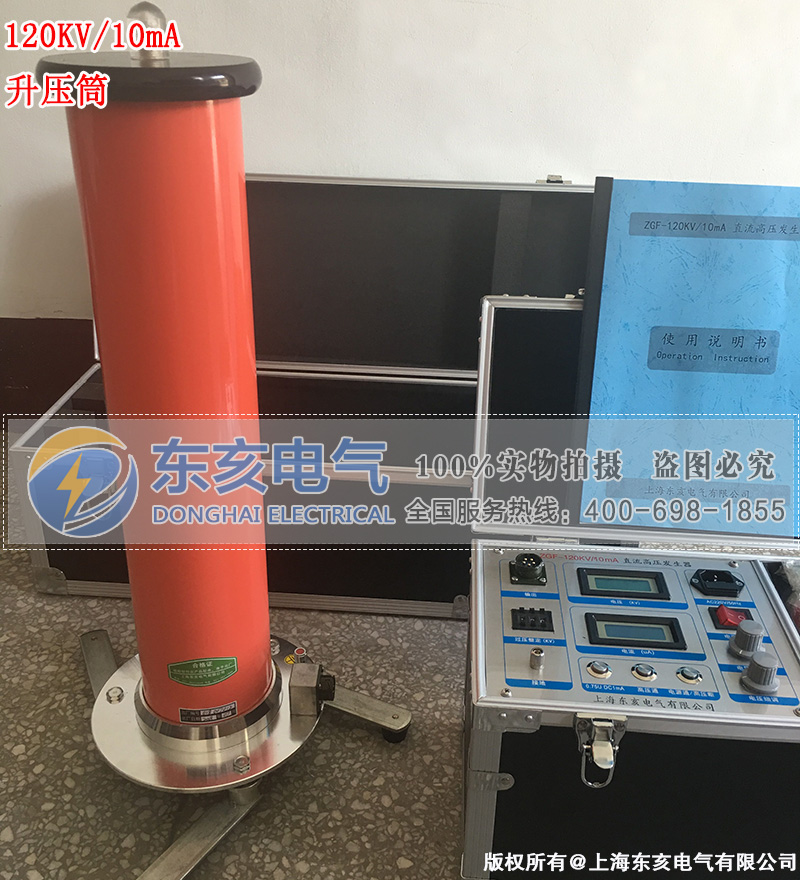

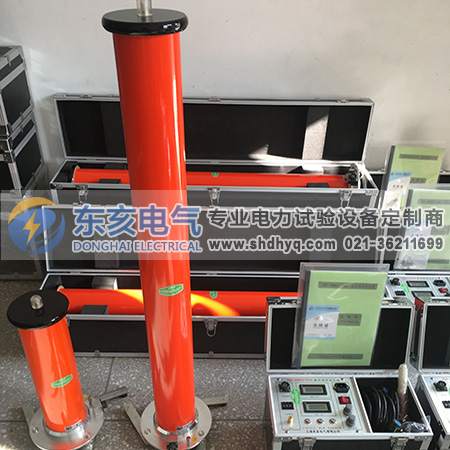

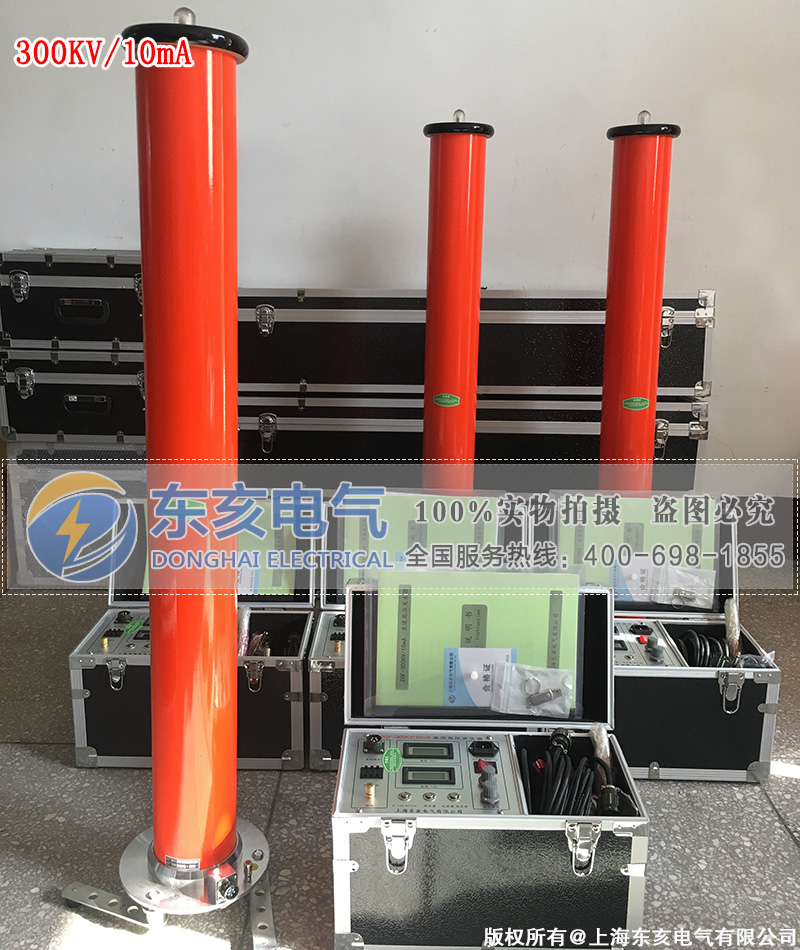

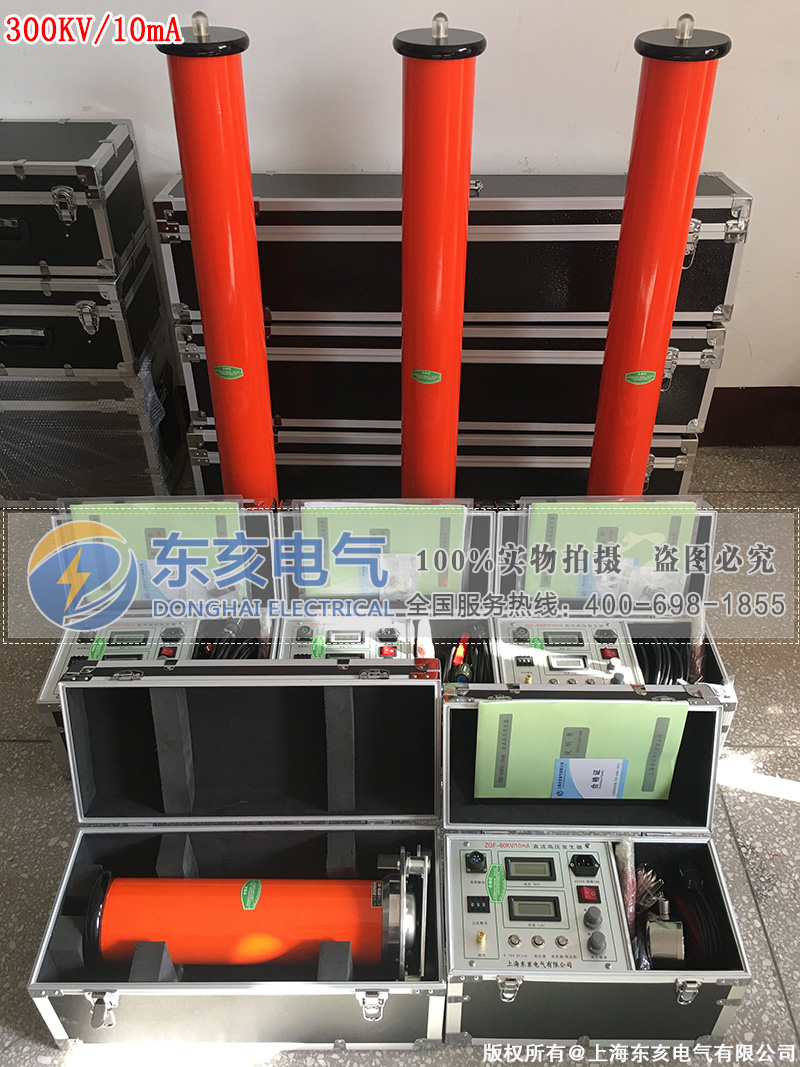

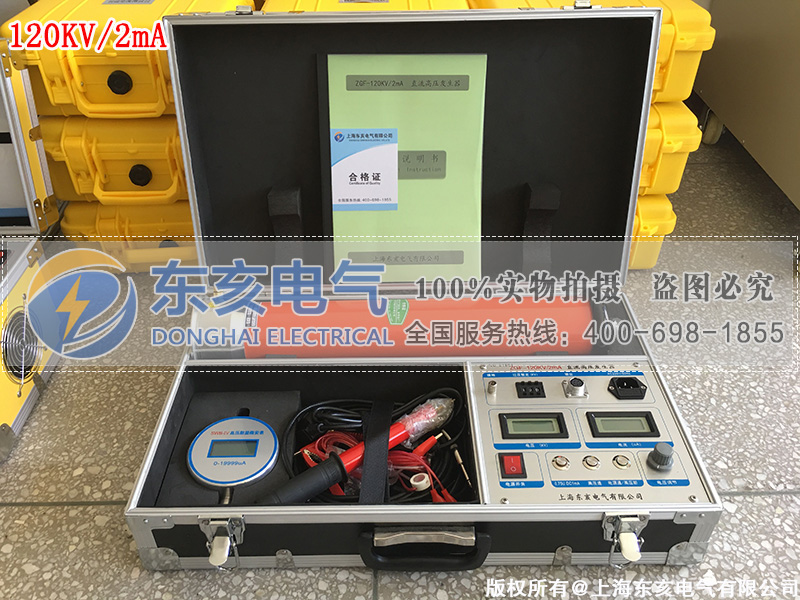

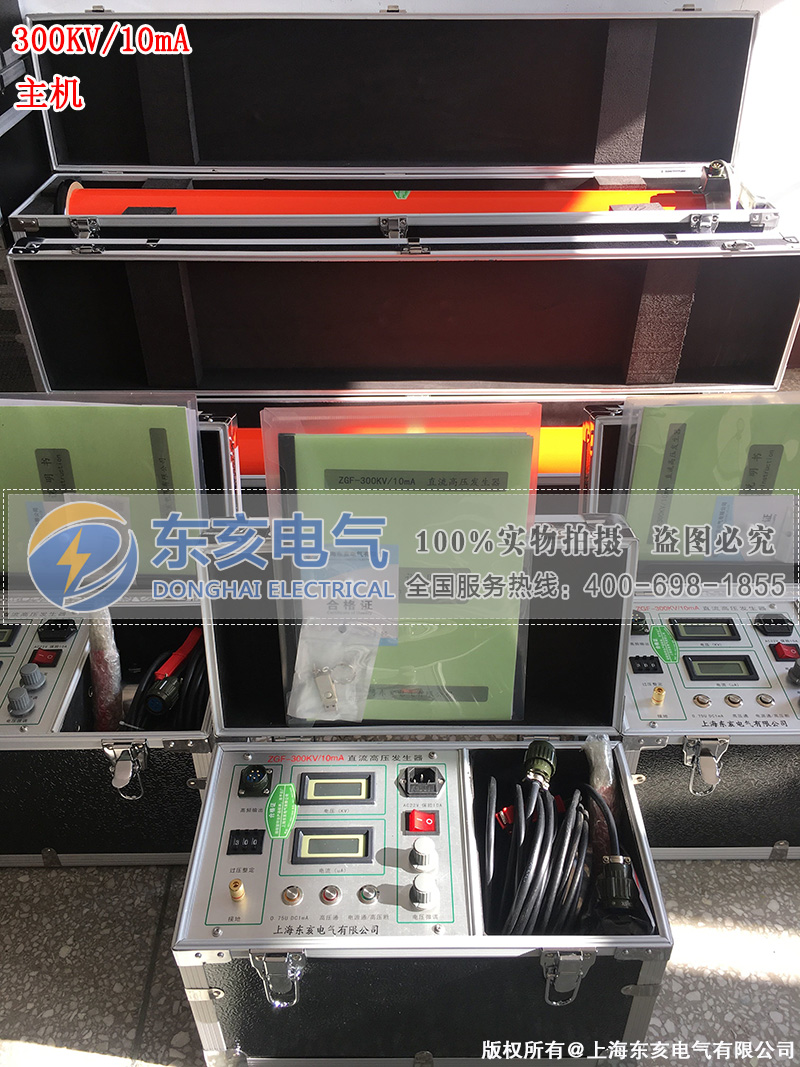

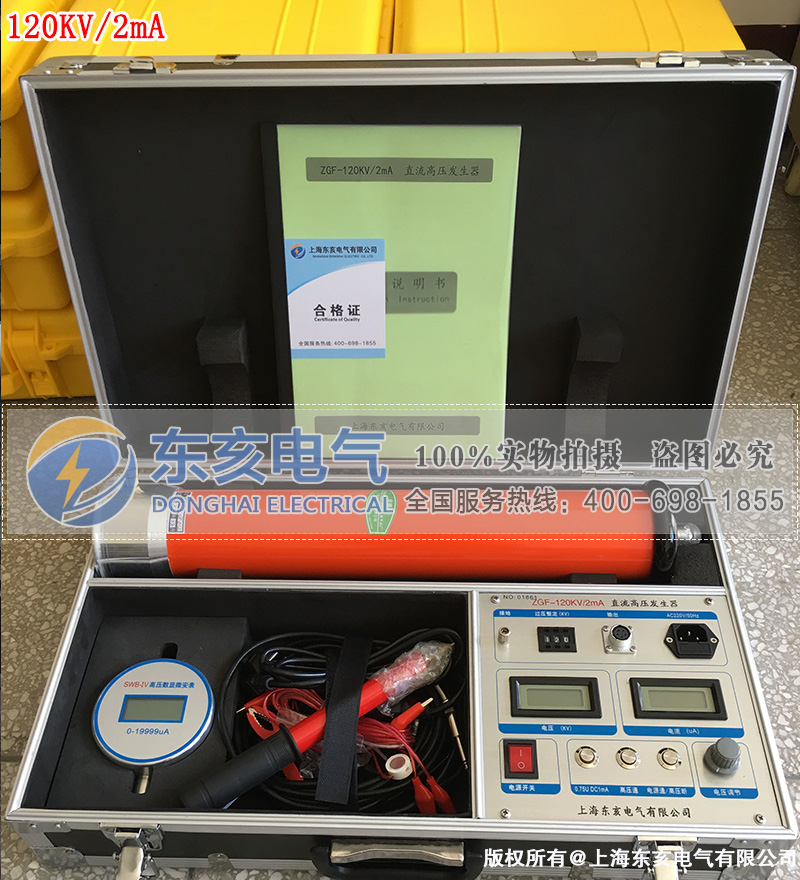

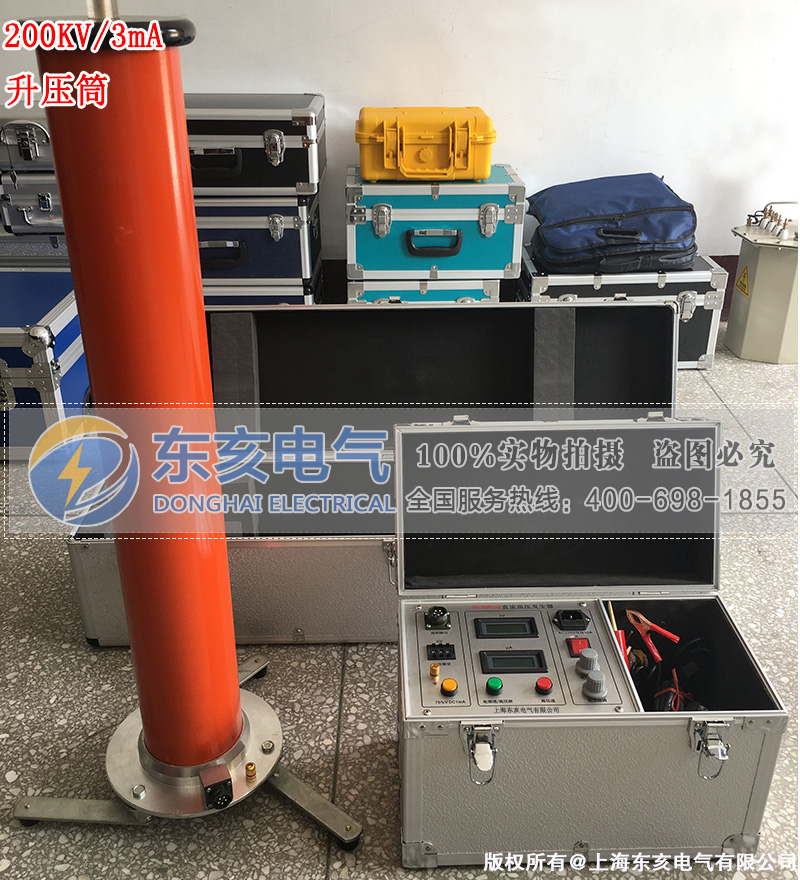

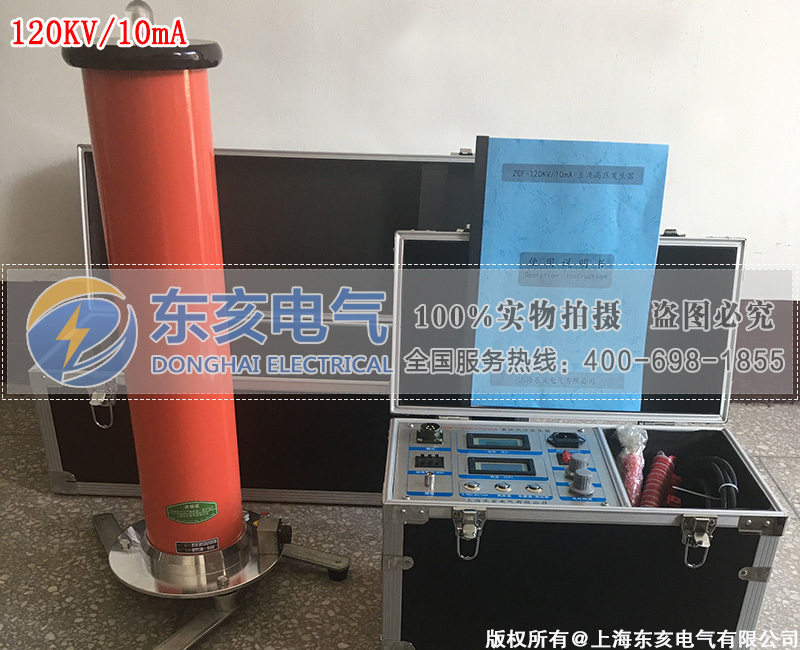

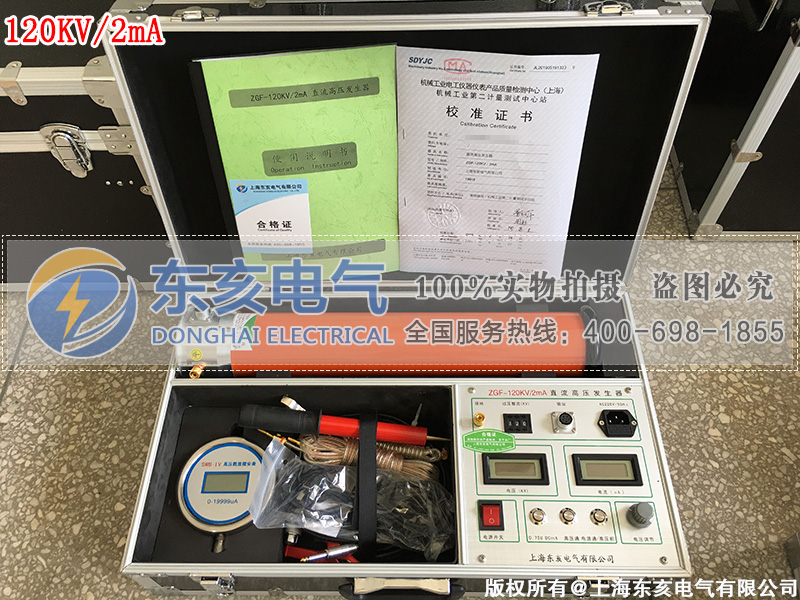

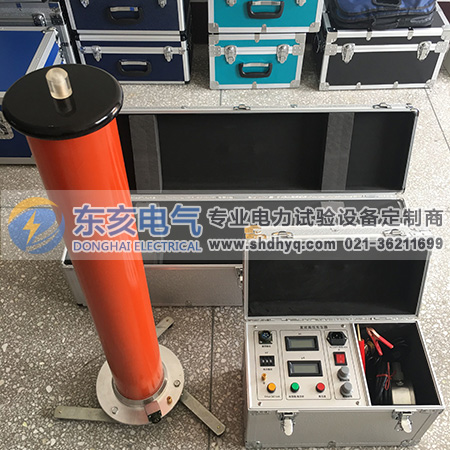

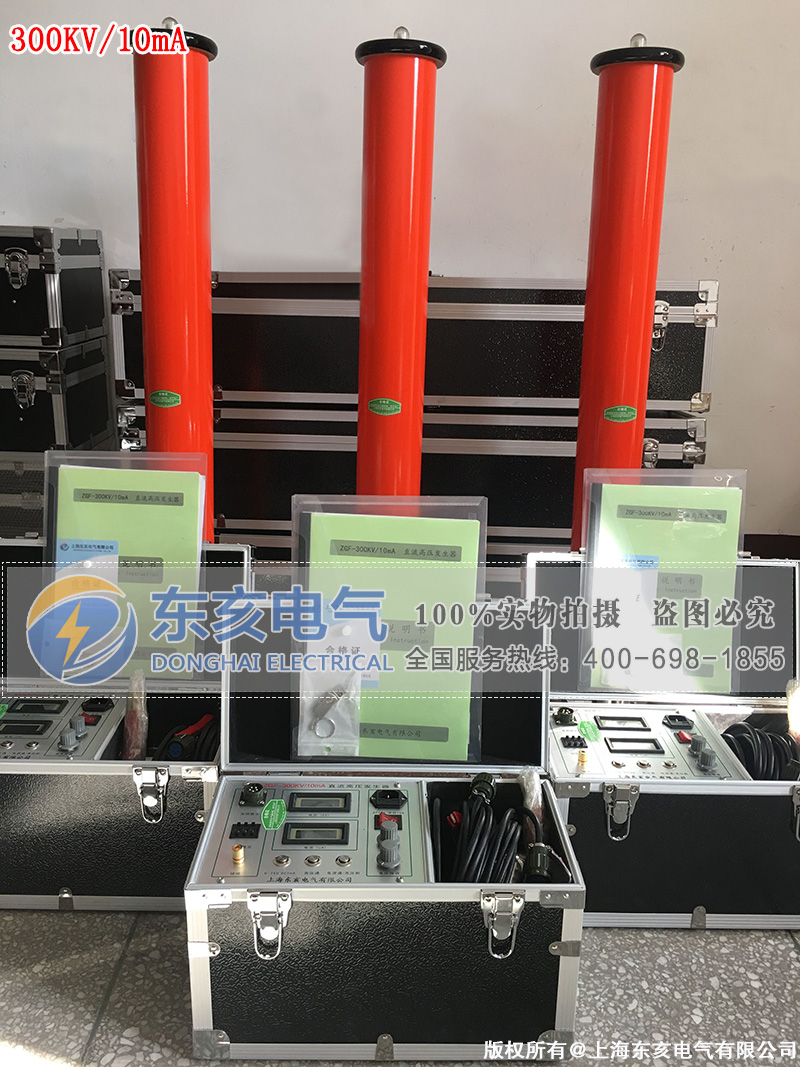

ZGF-60KV/10mA直流高压发生器是适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验的换代产品。

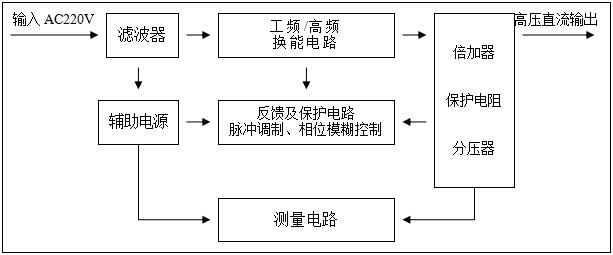

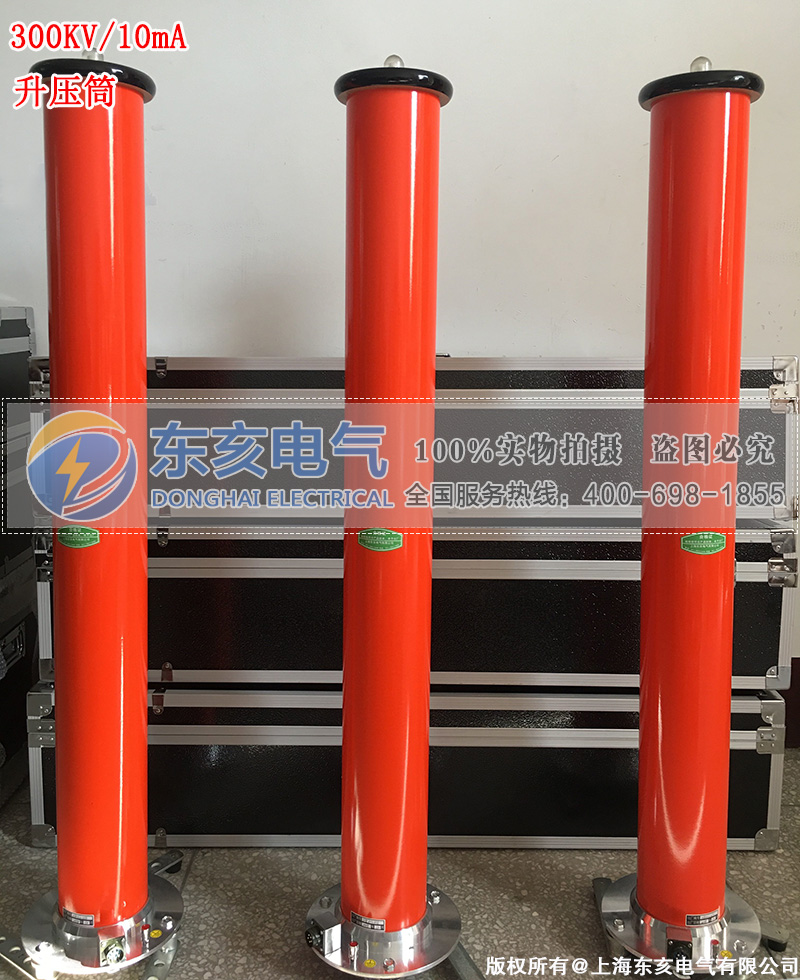

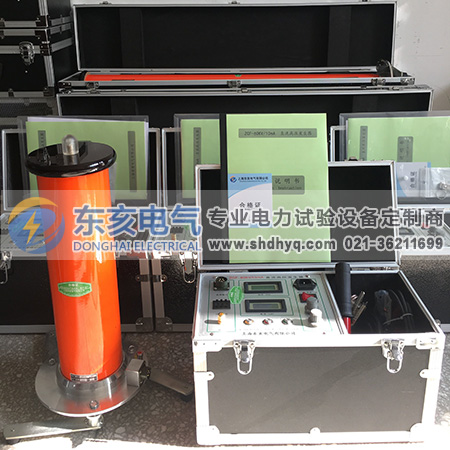

ZGF-60KV/10mA直流高压发生器采用高频倍压电路，应用最新的PWM高频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度提高。使用大功率IGBT器件及其驱动技术，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、便携式，并能承受额定电压放电而不损坏。
直高发、直流发生器、 智能型直流高压发生器、 高压直流发生器、高频直流发生器、高压发生器 、交直流高压发生器 、中频直流高压发生器、直流高压发生器
◆ YHZF-60KV/10mA直流高压发生器使纹波系数更小;
◆ YHZF-60KV/10mA直流高压发生器增设了高精度0.75UDC-1mA功能按纽给氧化锌避累器测试仪带来了极大的方便.
◆ 高压过压整定采用数字拨盘开关能将整定电压值直观显示并具有较高的整定精度.
◆ 输出电压调节采用单个多圈电位器升压过程平稳调节精度高操作简单产品运用最新低电压微电流接地保护电路，保护了试验人员的安全 。

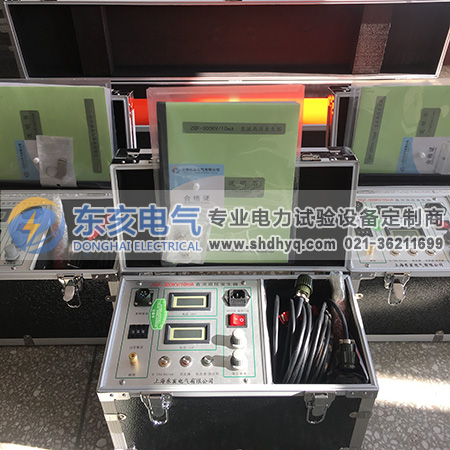

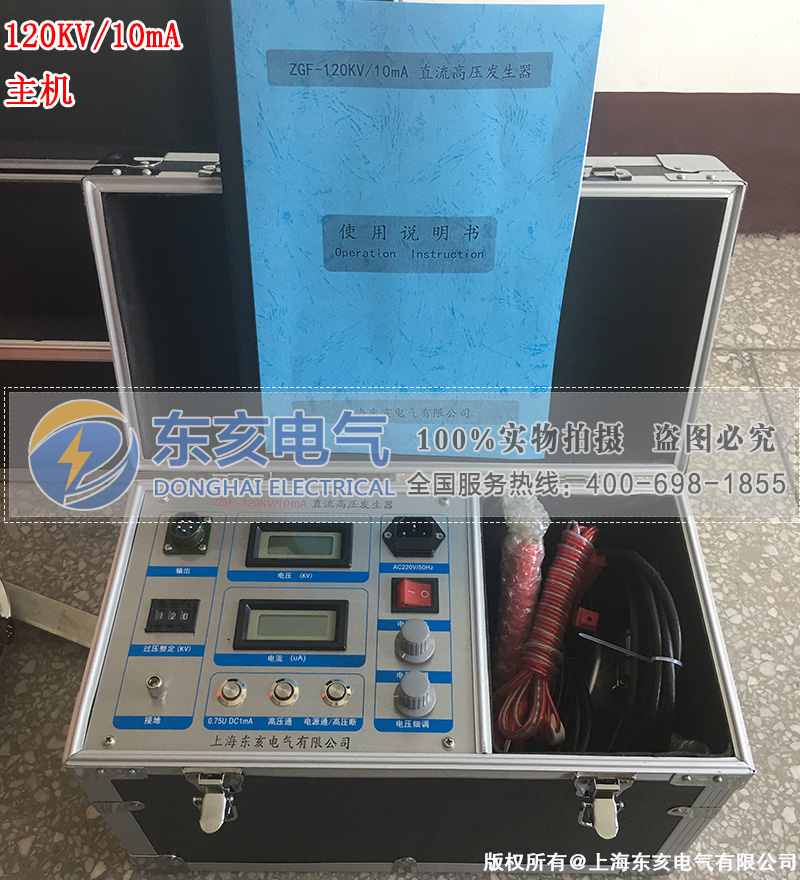

◆ 高频输出及电压、电流测量电缆快速联接多芯插座:用于机箱与倍压部分的联接。联接时只需将电缆插头上的白点对准插座上的白点顺时针方向转动到位即可。拆卸时只需逆时针转动电缆插头即可。注意:安装、拆卸插头时请握紧插头的金属圆环处旋转。严禁手握电缆线旋转及拉拨电缆线旋转以免造成插头与电缆线之间断线。
◆ 数显电压表:LCD液晶数字显示直流高压输出电压单位为kV最小分辨率为±0.1kV。
◆ 数显电流表: LCD液晶数字显示直流高压输出电流单位为uA最小分辨率为±0.1uA。
◆ 电源保险丝座:保险丝为10A。
◆ 电源输入插座:单相交流220V±10%50Hz。将随机配置的电源线与电源输入插座相联(插座内自带保险管5A或单独保险座)。
◆ 接地接线柱:此接地端子与倍压筒接地端子及试品接地联接为一点后再与接地网相连。
◆ 过电压整定拨盘开关:用于设定过电压保护值。过压整定范围为0.05-1.2倍额定电压内拨盘开关所显示值单位为kV。
◆ 75%VDC-1mA用黄色带灯按钮:红灯亮时有效。当按下黄色按钮后黄灯亮输出高压降到原来的0.75倍并保持此状态此功能是专门为氧化锌避雷器快速测量用0.75VDC-1mA按下绿色按钮红灯、黄灯均灭高压切断并退出0.75倍状态。
◆ 绿色带灯按钮:绿灯亮表示电源已接通及高压断开。在红灯亮状态下按下绿色按钮红灯灭绿灯亮高压回路切断。
◆ 红色带灯按钮、高压接通按钮、高压指示灯:在绿灯亮的状态下按下红色按钮后红灯亮绿灯灭表示高压回路接通。此时可升压。此按钮须在电压调节电位器回零状态下才有效。如按下红色按钮红灯亮绿灯仍亮但松开按钮红灯灭绿灯亮表示机内保护电路已工作
此时必须关机检查过压整定拨盘开关是否小于满量程的5%及有无其它故障检查无误后再开机。
◆ 电压调节电位器:该电位器为多圈电位器顺时针旋转为升压反之为降压。此电位器具备控制电子零位保护功能。因此升压前必须先回零位。电压调节精度0.1%kV试验完毕后该电位器应回到零位上。
◆ 电源开关:将此开关朝上边按下电源接通绿灯亮;反之为关断。避免用此开关直接关断高压关机时首先使电压粗调回到零位后然后关闭电源开关。
操作步骤：
1、使用前准备
◆ YHZF-200KV/3mA直流高压发生器在使用前应检查其完好性联接电缆线不应有断路和短路设备无破裂等损坏。
◆ 将机箱、倍压筒放置到合适的安全的位置分别联接好电源线、电缆线和接地线。保护接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线上(即一点接地)。严禁各接地线相互串联使用以免击穿时地电位抬高形成反击损坏仪器。
◆ 检查电源开关是否在关断的位置上并检查调压电位器应在零位上过电压保护整定拨盘开关设置在适当的位置上一般为1.10～1.20倍测试电压值。
2、空载升压验证过电压保护整定值
◆ 请认准电源是单相交流220V50Hz.接通电源开关此时绿灯亮表示电源接通。
◆ 按红色按钮则红灯亮表示高压接通。
◆ 顺时针方向平缓调节调压电位.输出端即从零开始升压。升到所需的电压后按规定时间记录电流表读数并检查控制箱及输出电缆有无异常现象及声响。必要时用外接高压分压器校准控制箱上的直流高压指示。
◆ 降压将调压电位器回零后随后按绿色按钮切断高压并关闭电源开关。
3、对试品进行泄漏及直流耐压试验
◆ 在做负载试验前将高压屏蔽微安表安装到高压倍压筒上的高压输出端上并将配套的专用屏蔽线分别接到微安表上和被试品上。
◆ 检查仪器、放电棒、倍压筒、试品联接线、接地线是否正确接地线联接是否可
靠检查高压安全距离是否符合要求方可开始进行试品的高压试验。
◆ 检查确认仪器等无异常情况后接通单相交流220V电源开关此时绿灯亮表示电源接通。可开始进行试品的直流泄漏和直流耐压试验。 ◆ 按红色按钮则红灯亮表示高压接通待升高压。
◆ 顺时针方向平缓调节调压电位器粗调和细调输出端即从零开始升压。升压速度以每秒3-5kV上升试验电压为宜。对于大电容试品升压时更要缓慢升压否则可能导致电压过冲还需监视电流表充电电流不超过直流发生器的最大充电电流。当升到所需的电压或电流后按规定时间记录电流表及电压表的读数。
◆ 试验完毕后降压将调压电位器回零后随后按绿色按钮切断高压并关闭电源开关。
◆ 试验完毕后应用放电棒对试品进行多次放电放电后方可靠近试品和拆线工(放电请详细见放电棒使用说明书)。
对小电容试品如氧化锌避雷器、磁吹避雷器等先用粗调升到所需电压(电流).从数显表上读出电压(电流)数值。如需对氧化锌避雷器进行75%VDC-1mA的测量时应先升到电流到1mA时电压值停止(这时可记录电压、电流值)然后按下黄色按钮电压即降到原来的75%并保持此状态。此时可读取微安表数值及电压值。测量完毕后调压电位器逆时针回到零位按下绿色按钮需再次升压时按红色按钮即可。
对大电容试品时升压应更要缓慢并需要监视电流表充电电流不超过发生器的最大充电电流一定要放慢升压速度避免充电电流过大。试验完毕后将电压调节电位器逆时针回到零位上随后按绿色按钮切断高压。此时注意电压表上的电压降到15kV左右方可用放电棒进行多次放电确保安全。
4、几种测量方法
◆ 一般测量时当接好线后先把联接试品的线悬空升到试验电压后读取空试时的电晕和杂散电流I′然后接上试品升到试验电压读取总电流I1。试品泄漏电流:I0=I1- I′
◆ 当需要精密测量被试品的泄漏电流时应在高压回路中串接高压屏蔽微安表。
◆ 对氧化锌避雷器、磁吹避雷器等试品接地端可分开的情况下也可采用在试品的底部(地电位侧)串入电流表进行测量的方式但也必须使用屏蔽线。
◆ 试验完毕降压将调压电位器回零后随后按绿色按钮切断高压并关闭电源开关。
◆ 对于氧化锌避雷器等小电容试品一般通过测压电阻放电时间很快。而对电缆、电机等大电容试品一般要等待试品电压自放电到试验电压的20%以下再通过放电棒进行放电。待试品充分放电后并挂好接地线才允许进行高压引线的拆除和更换接线工作。做电缆泄漏试验时必需接好保护电阻。以防电流回放。烧坏仪器。
◆ 保护动作后的操作
在使用过程中发现红灯灭绿灯亮直流高压下降即为有关保护动作。此时应按下列步骤操作:
⑴ 将调压电位器退回零位。
⑵ 关闭电源开关面板指示灯均不亮。
⑶ 一分钟后待机内低压电容器充分放电后才允许再次打开电源开关。重新进行空载试验并查明情况后可再次升压试验。
注意事项：
◆ 请务必反复检查联接线、接地线是否正确各部位接地要良好严禁接地线串联。注意安全距离确保人身安全。
◆ 每次试验后应将升压电位器回到零位(粗调、细调都回零位)按绿色按钮切断高压并关闭电源开关最后进行放电。
◆ 未经允许，请勿开启仪器，这会影响产品的保修。自行拆卸厂方概不负责。
◆ 仪器运输时应避免雨水浸蚀严防碰撞和坠落。
