带电电缆识别仪是我公司根据电缆应用的特殊需要而研制的一种专用仪器，在电缆的管理、架设、迁移、维护以及故障处理中用来从一束电缆（两条及两条以上）中判别出所要识别的停电或带电电缆。它用闭合检测方式以光栅长短、数字大小及蜂鸣等参数为判断依据，具有判别准确、快速、操作简单、应用范围广等特点，其准确度远高于点触、霍尔、开口等检测方式，是目前国内同类仪器中技术最先进、性能最优越的新型仪器。

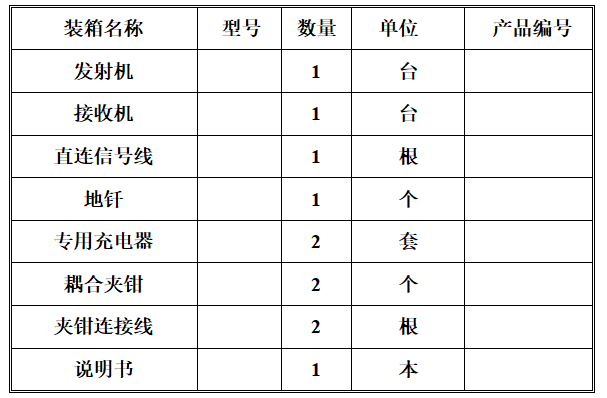

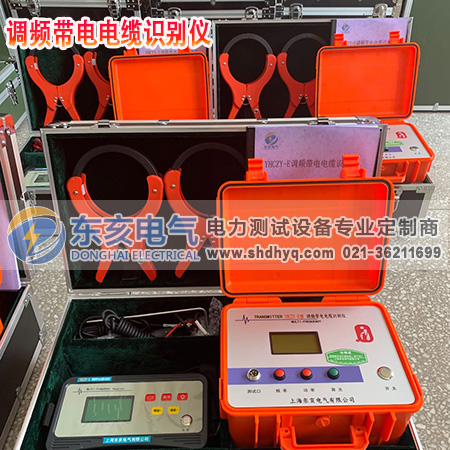

带电电缆识别仪主要由以下六部分组成。
1.信号发射机：输出一定功率的高频电磁信号，施加到预识别停电或带电的电缆上，并在此电缆上产生恒定电流。
2.信号接收机：把耦合钳所检测到的信号，以光栅长短、数字大小及蜂鸣的形式显示出来，操作者以接收信号强弱为据作出判定。
3.耦合钳：用于发射和接收电磁信号（发射钳和接收钳的电性能不同，不要互换使用）。
4.充电器：用于信号发射机及接收机的充电。
5.直连信号线：为红黑双夹线，用于停电电缆的直连识别。
6.耦合钳连线：用于耦合钳与信号发射机及接收机的连接。
主要技术指标
1.1. 发射机
1）输出信号：输出四种频率的正弦交流信号，分别是低频、中频、高频、射频。
2）输出功率：恒功率输出，低、中、高三档（最大不小于6）。
3）输出模式：直连法、耦合法。
4）阻抗显示：25500欧以内。
5）负载匹配：自动匹配。
6）显示界面：大屏液晶中文、图形显示，自带背光。
7）电 源：标准1号1.2V充电电池6节，充放电500次。
8）待机时间：大于8小时，电量提示。
9）过热过流：自动保护。
10）工作温度：-20℃—50℃
11）体 积：270×230×140mm
12）重 量：2 kg
1.2. 接收机
1）接收频率：接收五种不同频率的正弦交流信号，分别是低频、中频、高频、射频、50HZ.
2）接收模式：耦合钳。
3）信号界面：数字大小、光栅长短、声音缓急三种界面同时提示信号强弱
4）显示界面：大屏液晶中文、图形显示，自带背光。
5）增益控制：手动调节，动态范围000——100db。
6) 探测长度：直连电缆时，最长15KM。.
耦合电缆时，一次耦合可测3Km，多次耦合无限远。
7）电 源：标准5号1.2V充电电池6节，充放电500次。
8）待机时间：大于12小时，电量提示。
9）过热过流：自动保护。
10）工作温度：-20℃—50℃。
11）体 积：235*130*105mm
12）重 量：1.3Kg面板介绍

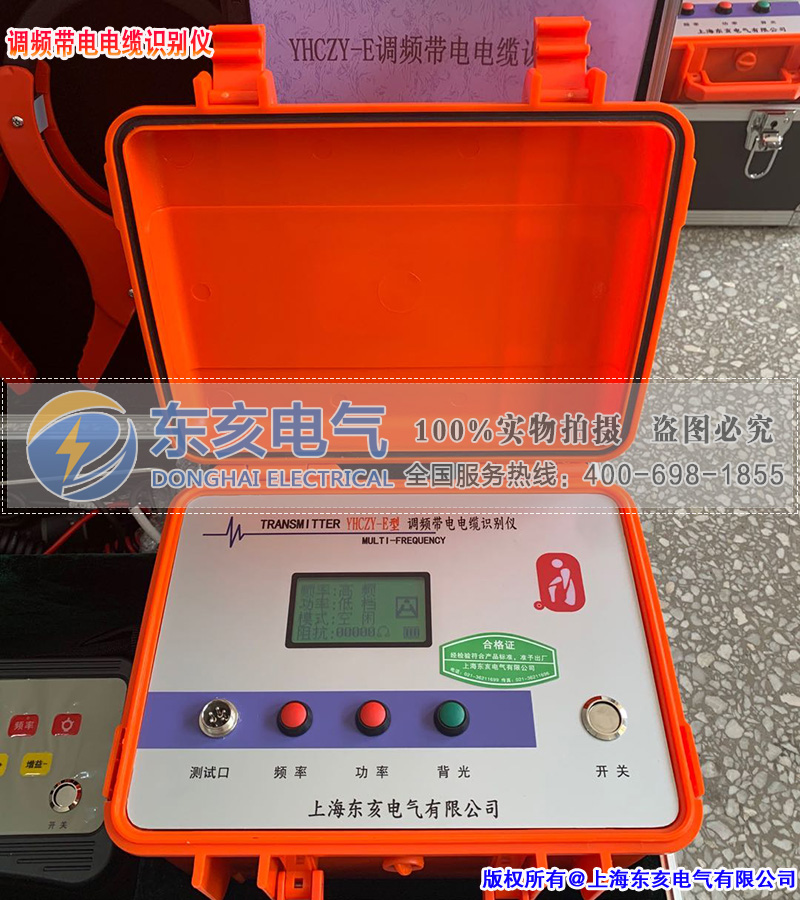

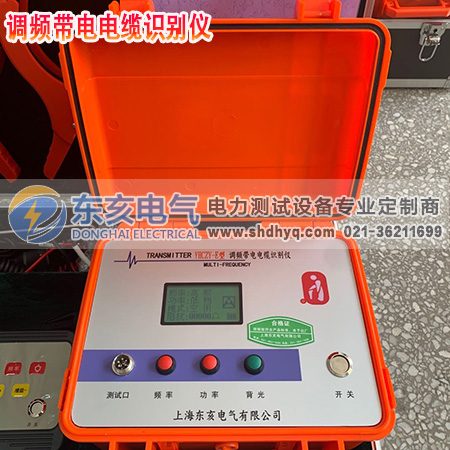

2.1 发射机
1）信号输出端口：此端口通过直连耦合方式将信号送到待测电缆上，本仪器可自动检测连接方式（直连或耦合），当此端口上未接任何输出线时，屏幕模式菜单显示为“空闲”，此时不输出任何信号；
2）频率切换： 本仪器具有低频、中频、高频、射频四种输出频率，适合于不同的测试系统，具有强的抗干扰能力，当按下此按钮时，频率在以上频率之间轮流切换；
3）功率调节： 本仪器采用恒功率输出方式，低档、中档、高档三档可选，当按下此按钮时，功率在以上档位之间进行切换。
4）背光开关： 本仪器带有背光可控功能，白天可关掉背光节省电量，晚上可打开背光进行测试，当按下此按键后，背光打开，再次按下后，背光关闭。
5）电源开关： 整个仪器的总开关，当按下此按钮后，仪器进入测试界面；
6）液晶显示器： 本仪器采用液晶显示时进行人机对话。

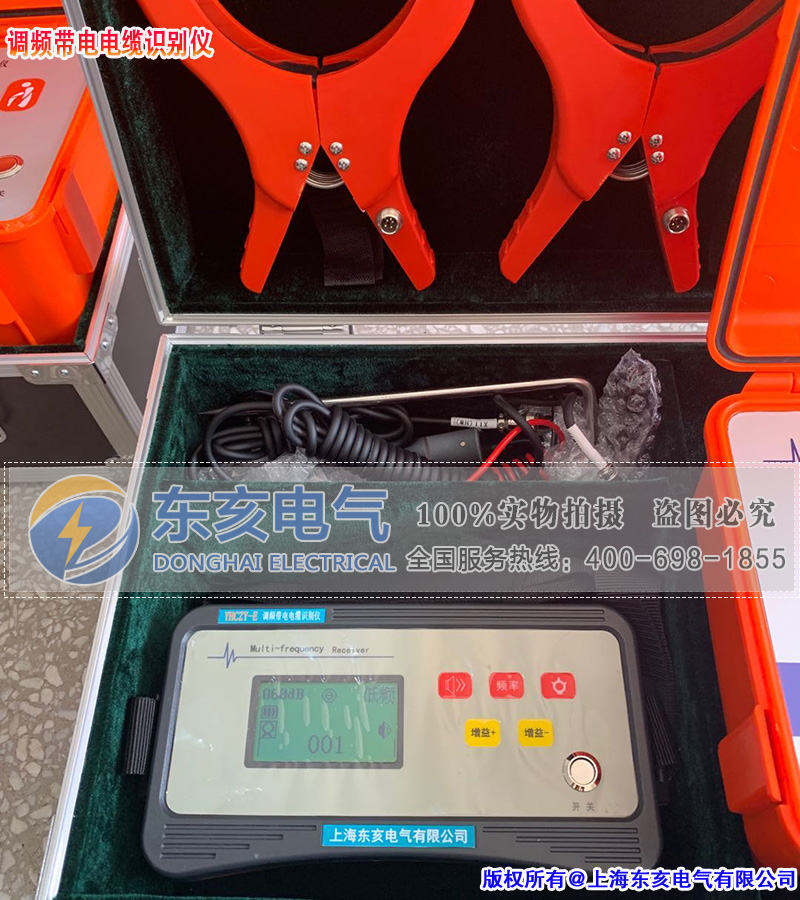

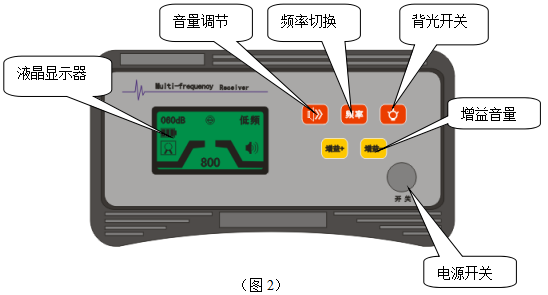

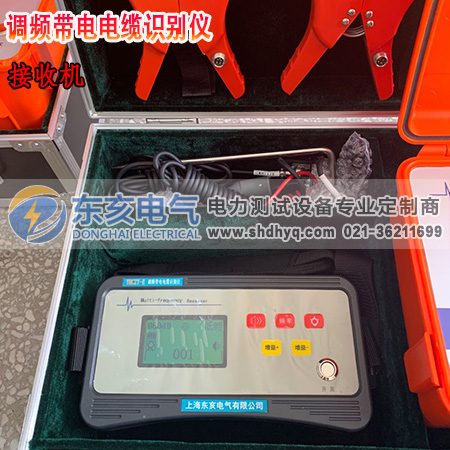

接收机
1）电源开关：负责电源的接通与关断，按下状态接通，再按下按键抬起关断；
2）频率切换： 本仪器具有低频、中频、高频、射频四种输出频率，适合于不同的测试系统，具有强的抗干扰能力，当按下此按钮时，频率在以上频率之间轮流切换；
3）背光开关： 本仪器带有背光可控功能，白天可关掉背光节省电量，晚上可打开背光进行测试，当按下此按键后，背光打开，再次按下后，背光关闭。
4）音量调节：根据需求调节喇叭的声音大小，按小-中-大-关的顺序调整音量；
5）增益调节：根据需求调节系统增益，动态范围为000——100db，开机默认60db；
