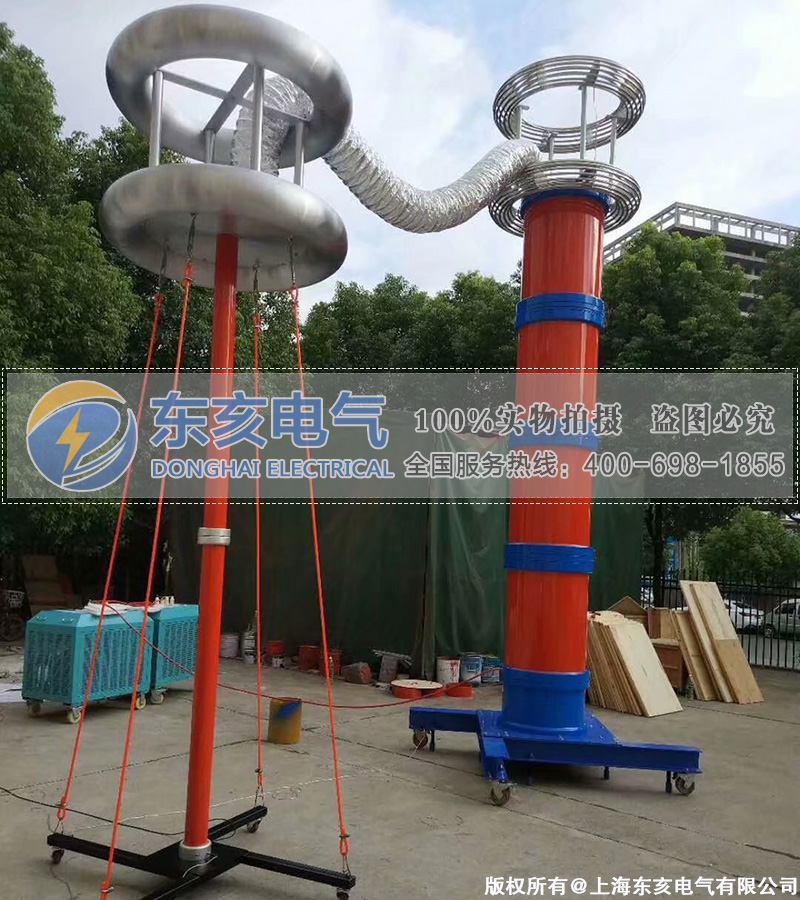

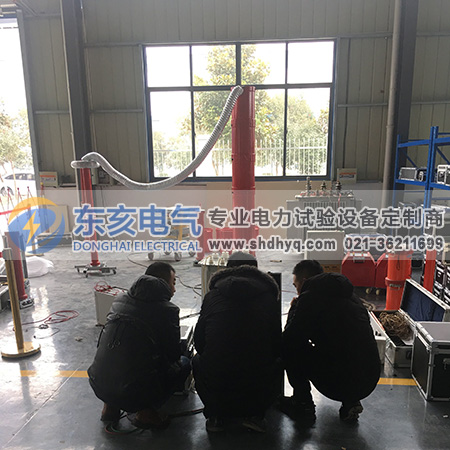

YHXZB-300kVA/50kV 变频串联谐振耐压试验装置技术方案
1、 变频串联谐振基本原理：

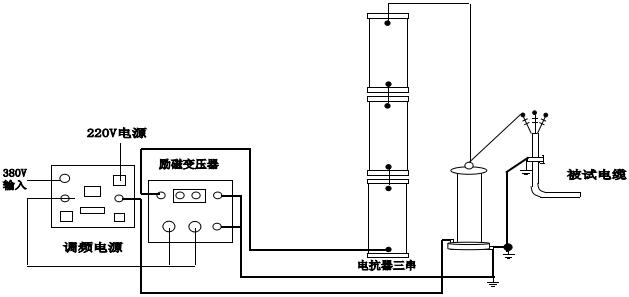

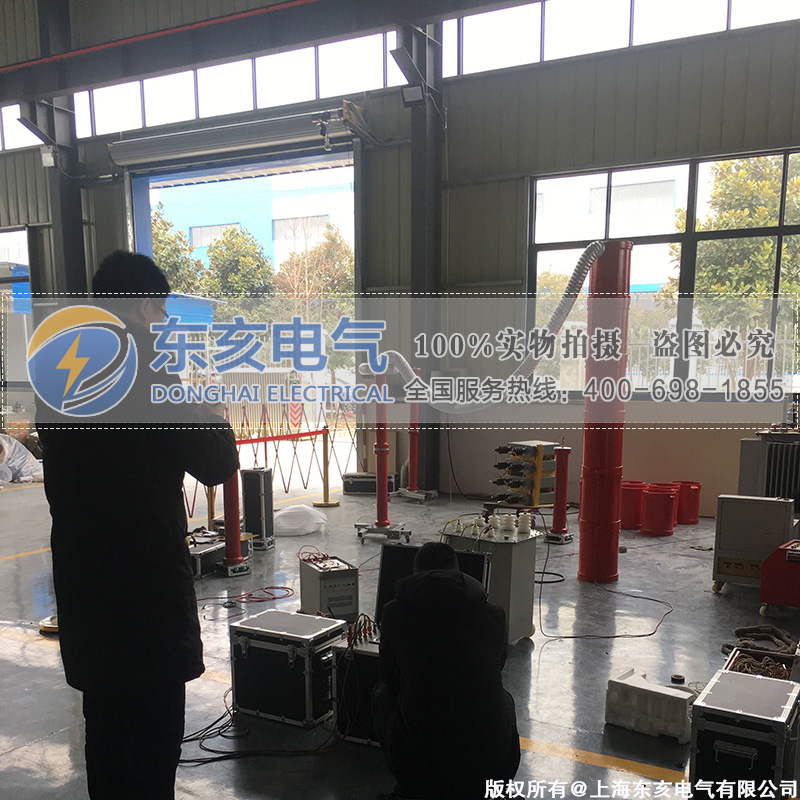

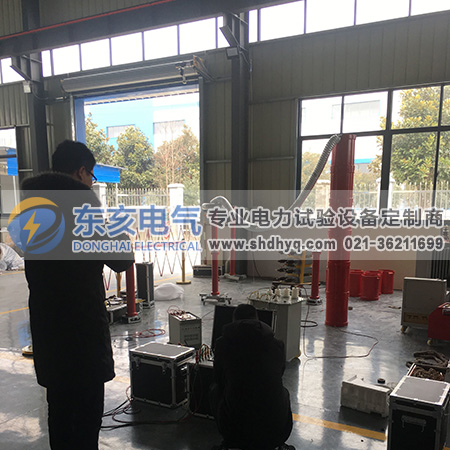

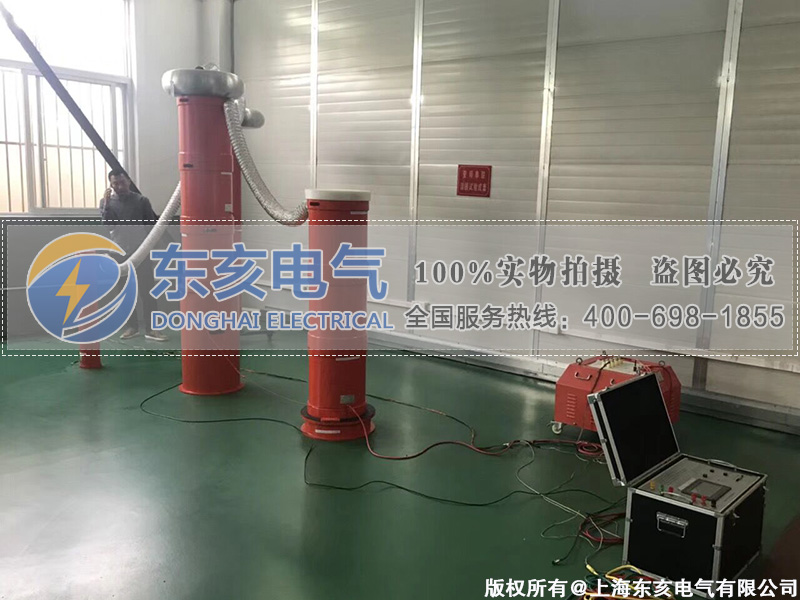

1．1变频串联谐振耐压试验是利用电抗器的电感与被试品电容组成LC串联回路，调节变频电源输出的电压频率，实现串并联谐振，在被试品上获得高电压，是当前高电压试验的一种新方法，深受专家好评，在国内外已经得到广泛的使用。

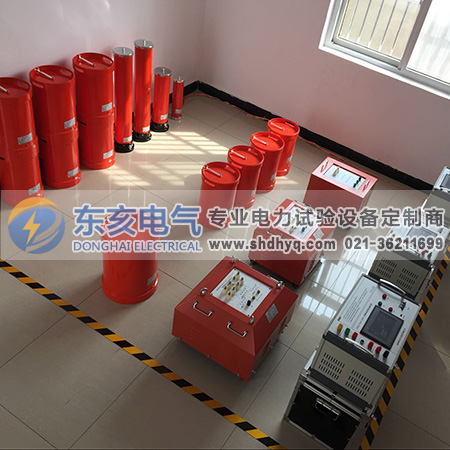

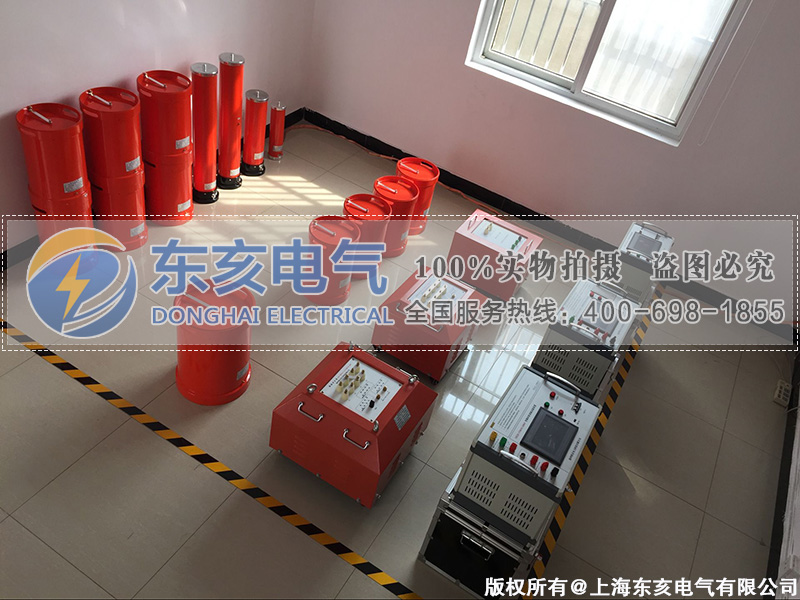

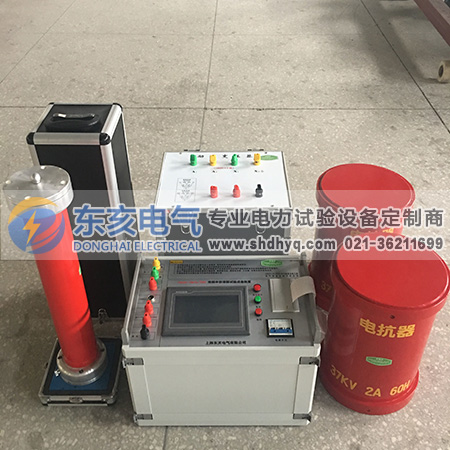

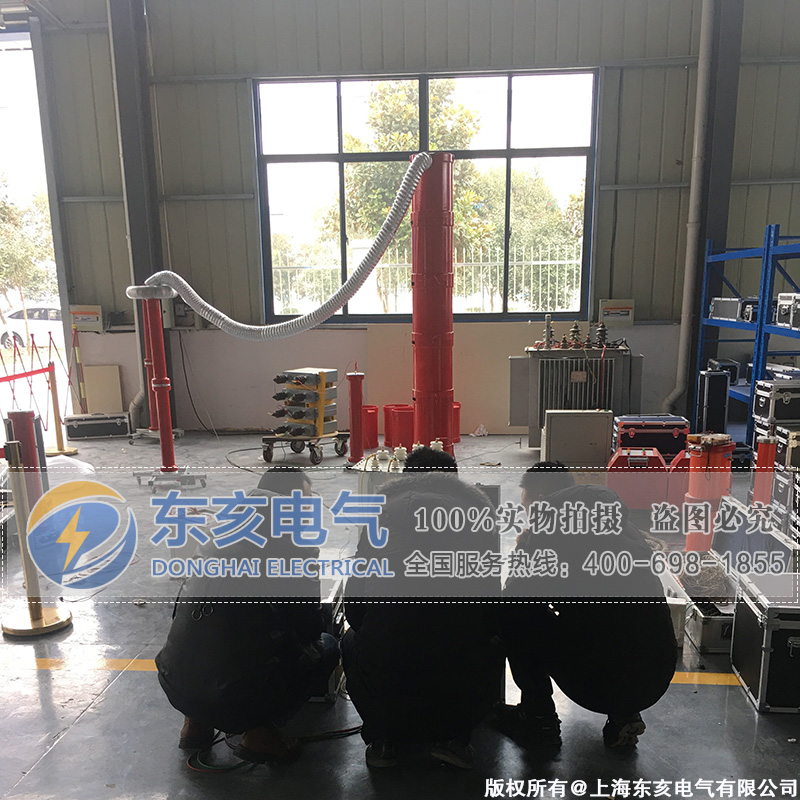

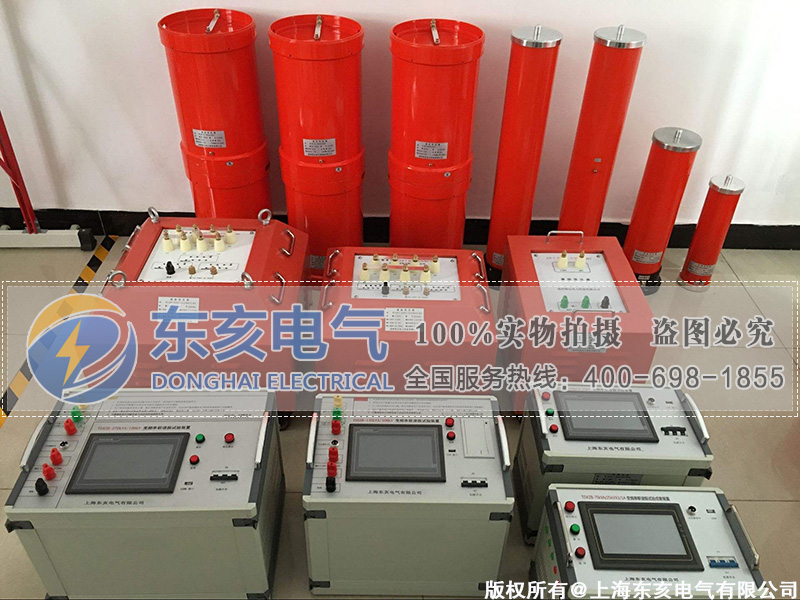

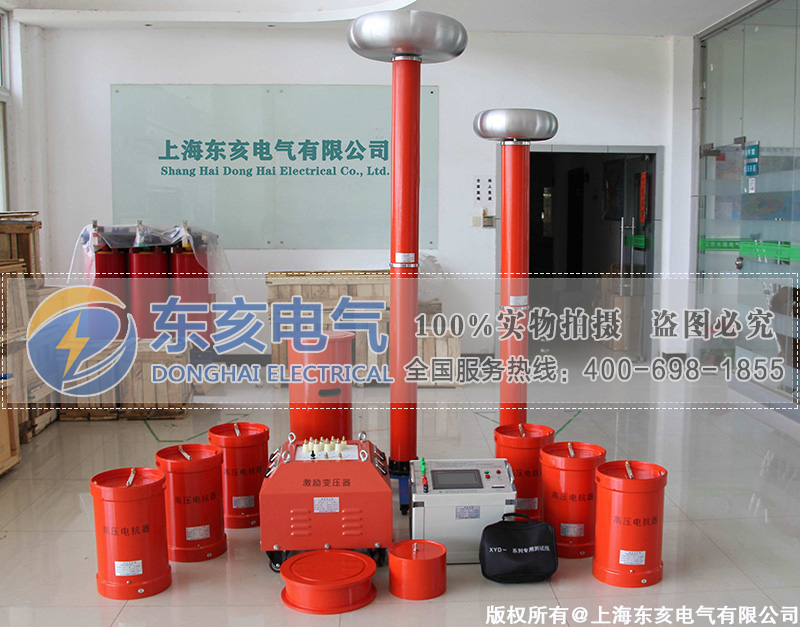

2、 变频串联谐振试验装置特点：
2．1变频串联谐振试验装置具有输出容量大，输出电压高、可任意组合电抗器针对不同试品的交流耐压试验。
2．2变频串联谐振试验装置具有体积小、重量轻、每件重量不超过50kg、特别方便野外试验。
2．3变频串联谐振试验装置具有保护功能好、有过压保护、过流保护、时间保护、闪络保护、过热保护、模块保护等功能。
2．4变频串联谐振试验装置具有操作极具简单，并具有手动和自动两档。
2．5变频串联谐振试验装置采用大屏幕、使试验数据一目了然，并可打印试验结果。
2．6变频串联谐振试验装置具有试品击穿后无过电压之虞，对试品的损坏相当小。
2．7变频串联谐振试验装置试验所需电源容量小，仅是工频变压器试验所需电源容量的几分之一，解决现场电源难找的问题。

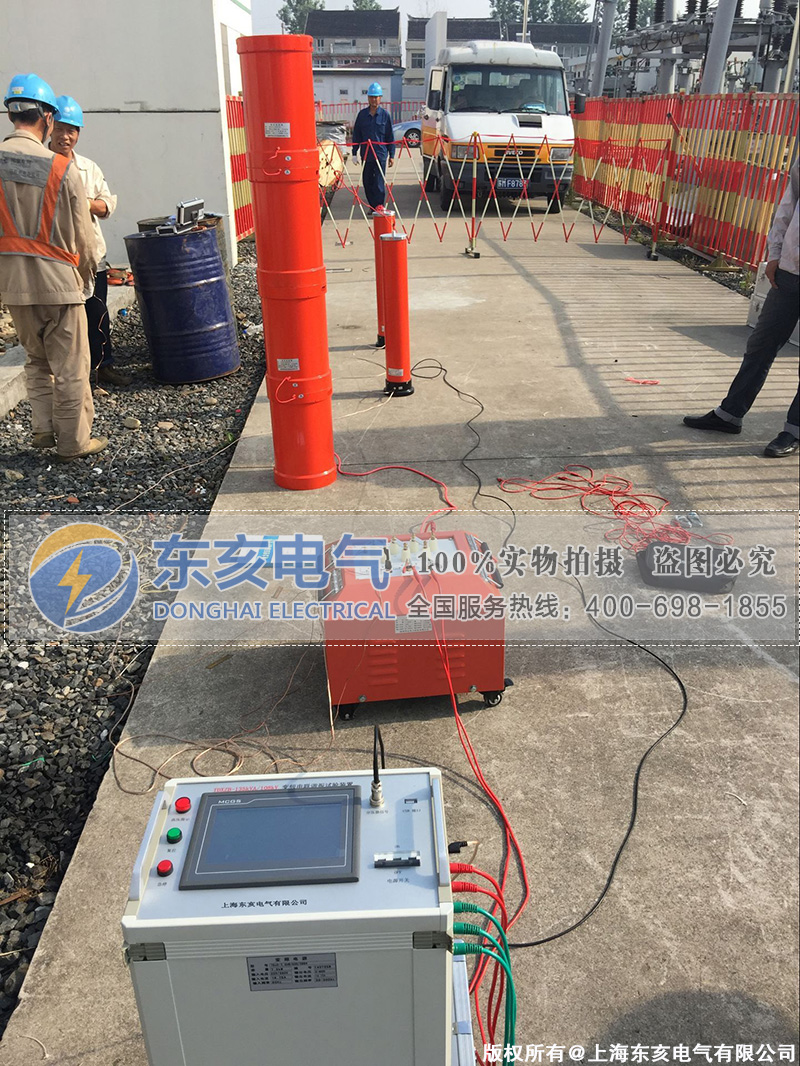

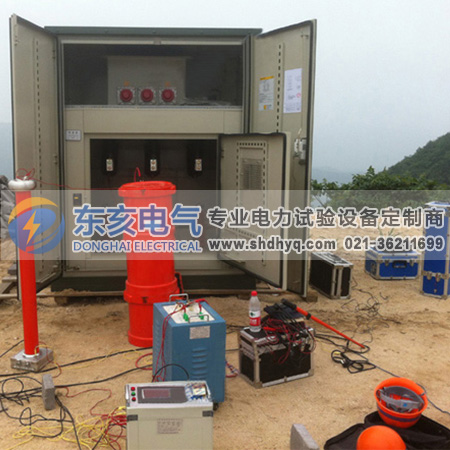

3、 适用范围：

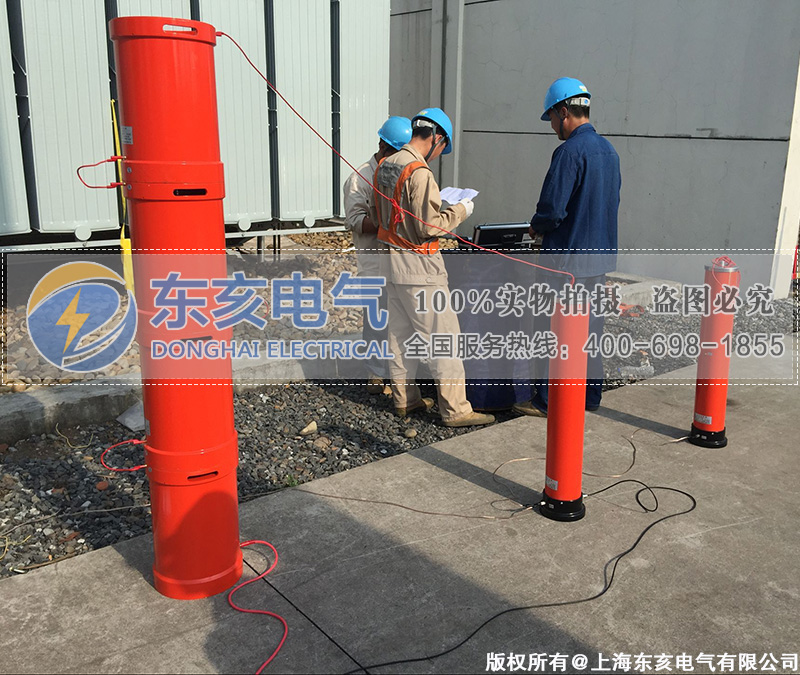

3．1满足400mm2/20kV交联电缆，长度2000m的交流耐压试验。
4、使用环境条件：
4．1 环境温度：-10℃～40℃
4．2 相对湿度：不大于90%
4．3 海拔高度：2500米以下
5、设备制造引用和执行标准
5．1 DL/T849.6—2004 高压谐振试验装置；
5．2 GB 6450—1986 干式电力变压器；
5．3 DL/T848.2—2004 试验变压器；
5．4 GB/10229—1988 电抗器；
5．5 GB/T11920—1989 控制装置通用技术条件；
5．6 GB/T16927.1—1997 高电压试验技术；
5．7 IEC358—1990 耦合电容器和电容分压器。

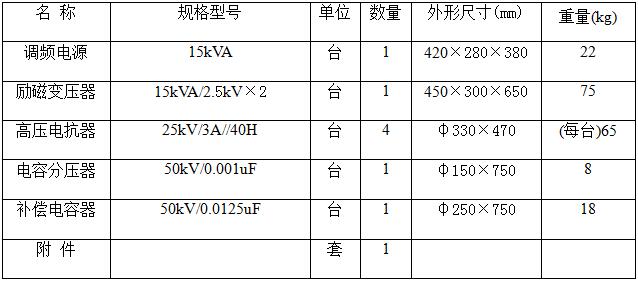

6、主要功能及参数：
6．1调频谐振试验装置系统参数：
6．1．1．仪器输入电压：220V±10% 50Hz；
功率输入电压：380V±10% 50Hz；
6．1．2．额定输出电压调节范围：0 ~ 50kV；
6．1．3．最大试验容量：300kVA；
6．1．4．谐振电压波形：正弦波、畸变率：≤0.5%；
6．1．5．输出电压不稳定度：≤0.5%；
6．1．6．输出频率范围：25～320Hz；
6．1．7．频率调节分辨率：0.01Hz；
6．1．8．品质因数Q值：额定负载下不小于50；
6．1．9．绝缘水平：1.2倍额定电压耐压1min；
6．1．10．额定电流下连续运行时间不低于30 min；
6．1．11．电压测量精度：1级；
6．1．12．噪 声：≤45dB；
6．1．13．该装置配备以下保护功能：
设备有手动试验、自动调谐及自动试验；
过电压保护、过电流保护、放电保护、断电保护、零启动保护。
试验数据大屏幕显示、中文菜单、可打印输出、打印机为嵌入式。

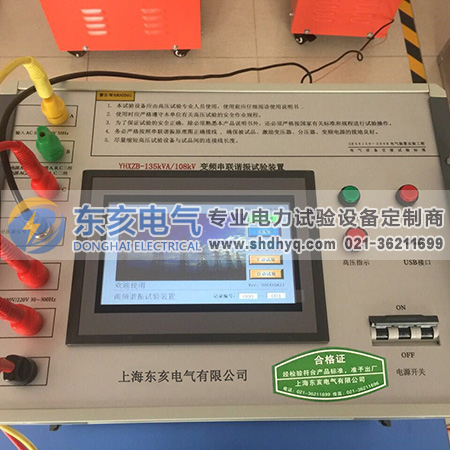

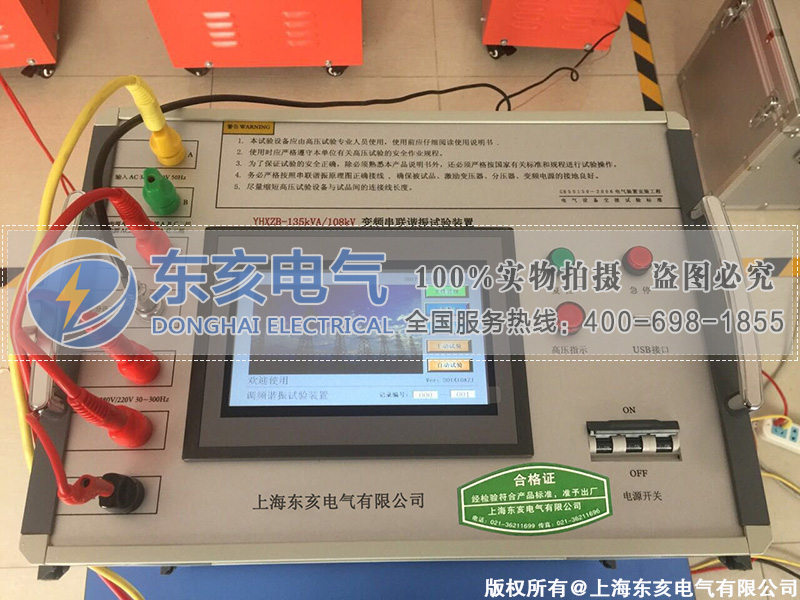

6．2 调频电源：
6．2．1．额定输出容量：15kVA；
6．2．2．仪器电源：220V±10% 50Hz；
功率电源：380V±10% 50Hz；
6．2．3．额定输入电流：39.5A；
6．2．4．额定输出电压：0-340V可调、单相、输出电压不稳定度0.05%；
6．2．5．额定输出电流：44A；
6．2．6．频率调节范围：25～320Hz；
6．2．7．额定容量下连续运行为规定工作时间下最高温升≤60K；
6．2．8．显示以下参数：
a．经变频输出的频率、电压、电流；
b．过压保护电压值，并可任意整定，当成套装置的输出电压值达到保护整定时，可自动切除成套装置；
c．过流保护：当调频电源的输出电流达到保护整定值时，可自动切除成套装置；
d．击穿保护：当高压侧发生对地闪络时，可自动切除成套装置，装置带有隔离装置，可确保设备和人身不受损害；
e．具有全电压输出保护，在调压过程中，一旦调压失控，调频电源立即闭锁；
7．2．9．可实现以下操作：
a．频率的调节，上升和下降频率调节分粗调和细调两种，并可自动寻找试验谐振点，保证谐振频率在整个试验过程中不发生漂移；
b．带有设置电压、设置时间，电压自动上升到设置值而停止并自动计时；
c．带有各种保护功能的整定按钮，可在面板上对各种保护值进行整定；
d．带有手动试验功能和自动试验功能；
e．带有试验数据打印功能。
7．3 励磁变压器
7．3．1．结构形式：干式；
7．3．2．输入电压：340V；
7．3．3．输出电压：2.5kV/5kV；
7．3．4．额定容量：15kVA；
7．3．5．额定输出电流：6A/3A；
7．3．6．工作频率：30～300Hz；
7．3．7．额定容量下连续运行为规定工作时间下，线圈对空气的温升不大于60K；

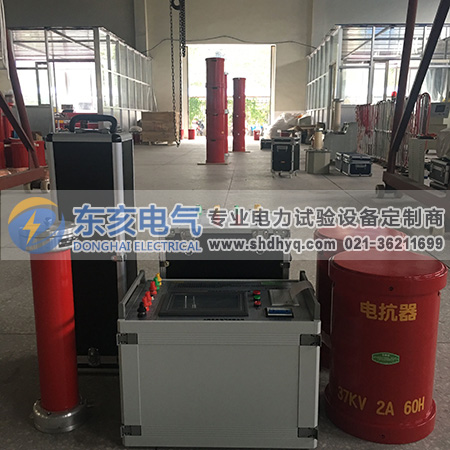

7．4 高压电抗器25kV/3A
7．4．1．结构形式：干式、环氧浇铸；
7．4．2．额定容量：75kVA；
7．4．3．额电电压：25kV；
7．4．4．额定电流：3A；
7．4．5．额定电感量：40H；
7．4．6．工作频率：30～300Hz；
7．4．7．额定容量下连续运行为规定工作时间下，电抗器对空气的温升不大于60K；
7．4．8．性能及特点：电抗器设计干式、环氧浇铸，电抗器可以自由方便叠装。环氧树脂绝缘筒外壳，具有足够的电气、机械强度，必要的散热能力以及油热胀冷缩的裕度。外壳上下盖板颜色为橘红色。
7．5 电容分压器
7．5．1．结构形式：电容式；
7．5．2．额定电压：50kV；
7．5．3．额定电容量：1000pF；
7．5．4．工作频率：30～300Hz；
7．5．5．测量精度：≤1.0%；
7．5．6．性能及特点：
a.额定电压下可连续运行2小时。
b.在30～300Hz范围内，其精度和稳定度保持不变。
c.在20℃温度下电容分压器介质损耗值≤0.0025。
d.电压测量通过专用测试引线引至调频电源进行测量。
7．5 补偿电容器
7．5．1．结构形式：电容式；
7．5．2．额定电压：50kV；
7．5．3．额定电容量：12500pF；
7．5．4．工作频率：30～300Hz；
7．5．6．工作时间：额定电压下可连续运行2小时。
