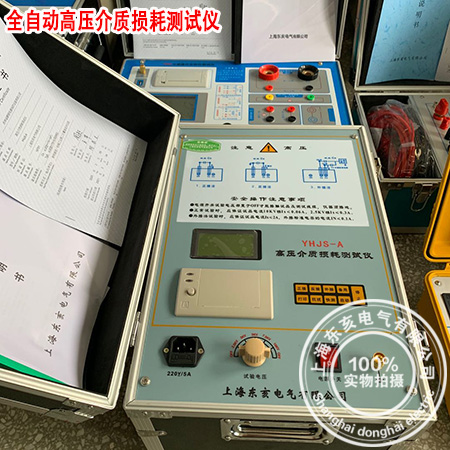

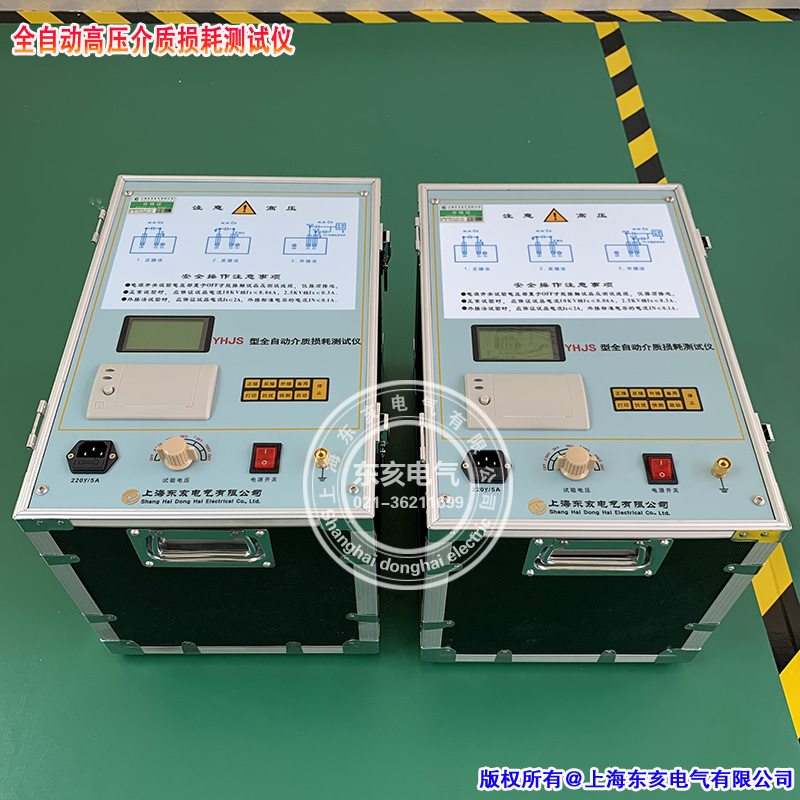

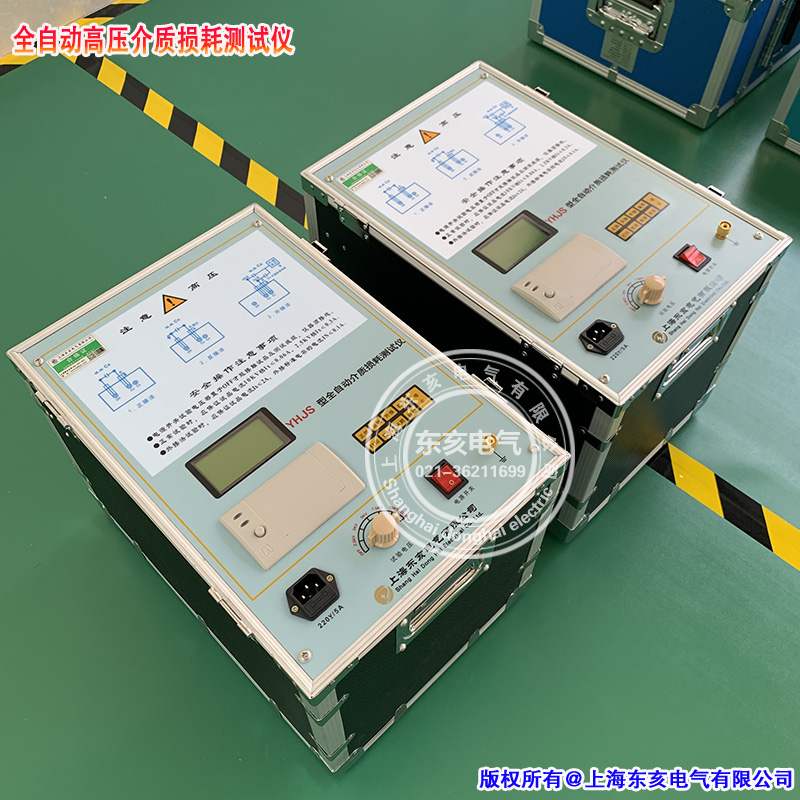

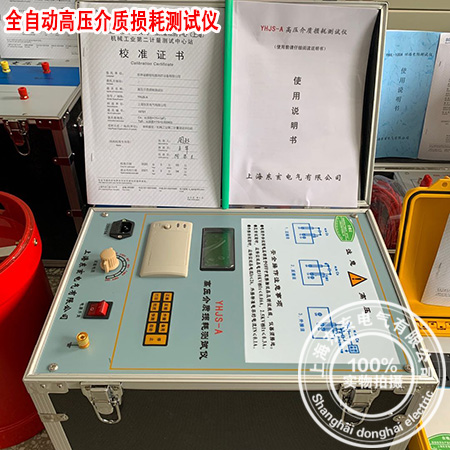

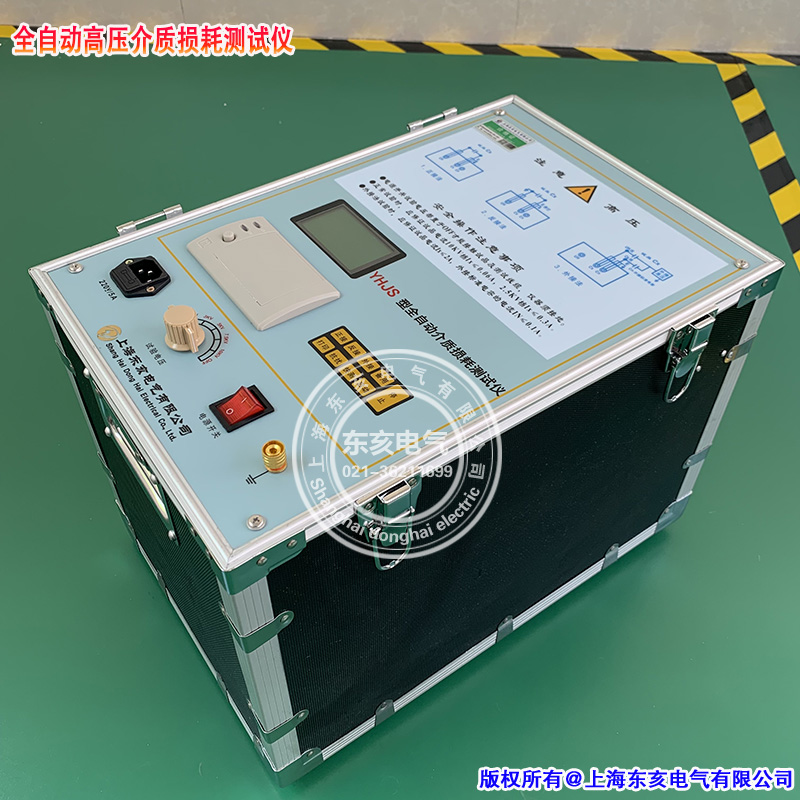

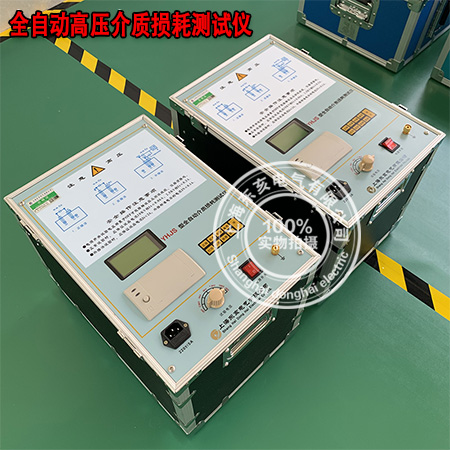

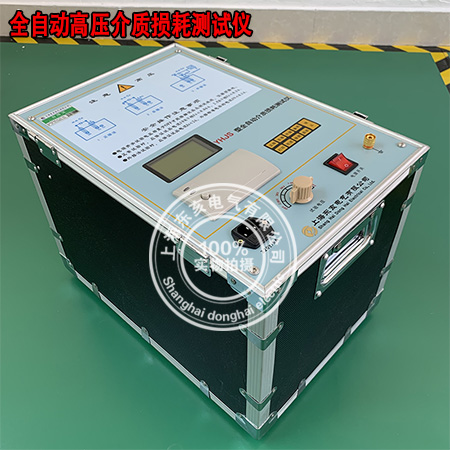

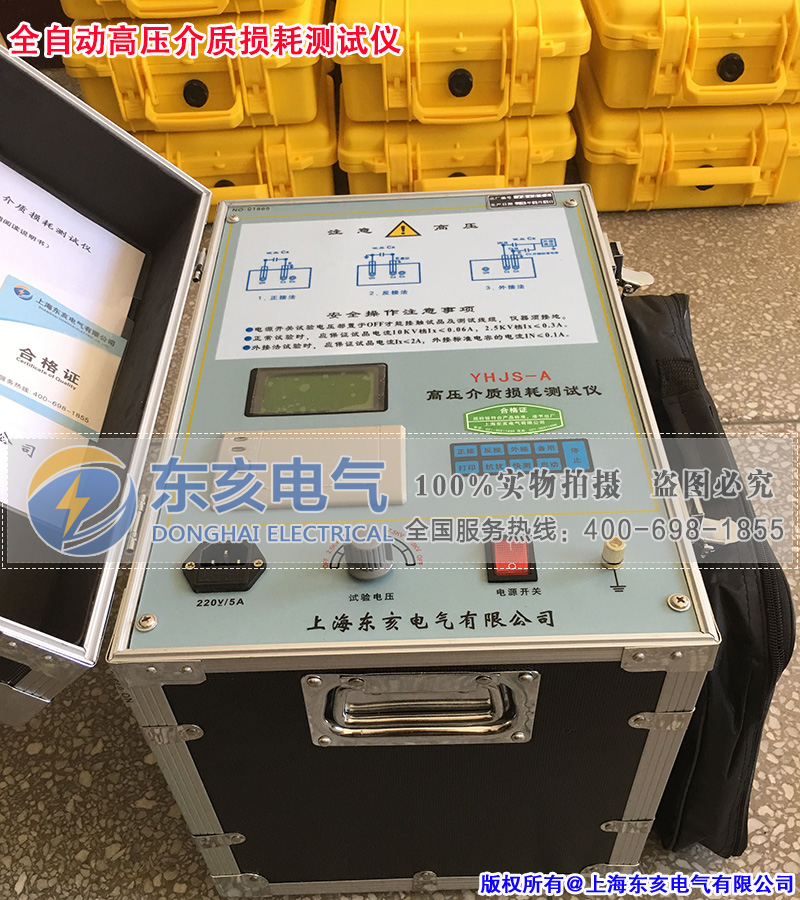

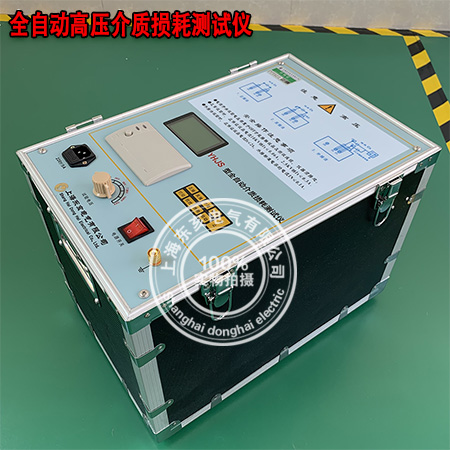

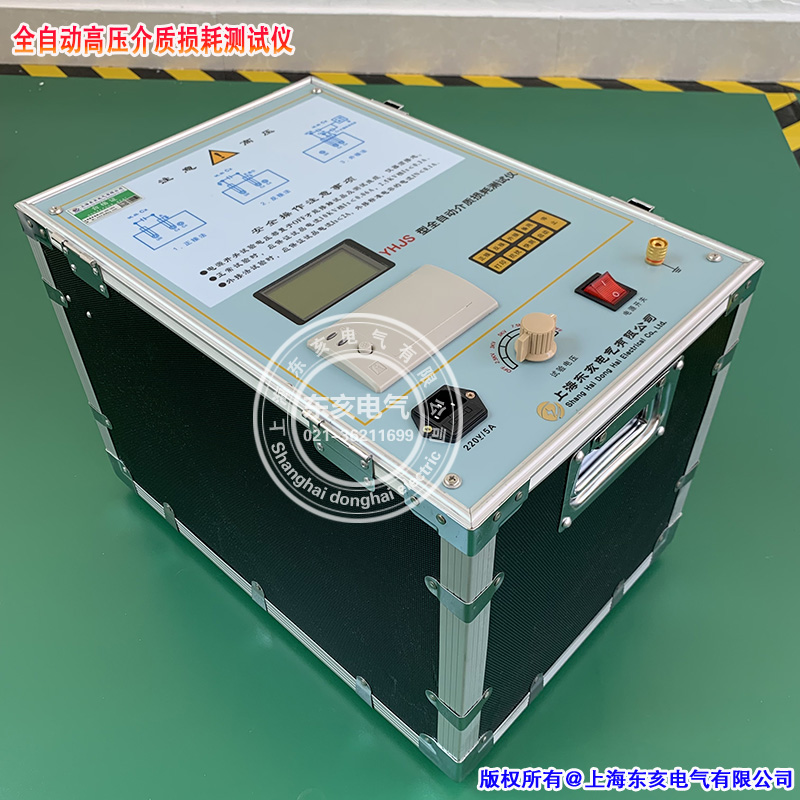

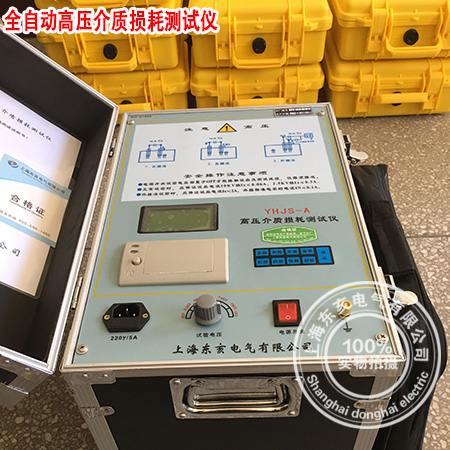

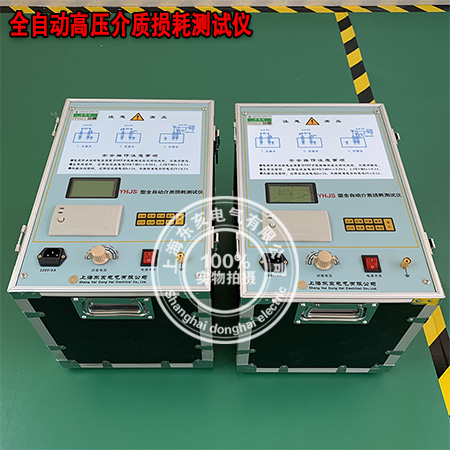

YHJS型全自动介质损耗测试仪是一种新颖的测量介质损耗角正切（tgδ）和电容值（Cx）的自动化仪表。可以在工频高电压下，现场测量各种绝缘材料、绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗角正切（tgδ）和电容值（Cx）。与西林电容电桥相比，具有操作简单、自动测量、读数直观、无需换算、精度高、抗干扰能力强等优点。仪器内部标准电容器和升电压装置，在“内接”方式下使用，无需其它外接设备，便于携带。
介损测试仪、抗干扰介损测试仪、全自动介损测试仪、异频介损测试仪、异频介质损耗测试仪、抗干扰介质损耗测试仪、全自动介质损耗测试仪
◆具有多种测量方式，可选择正/反接线、内/外标准电容器和内/外试验电压进行测量。正接线可测量高压介损。
◆内置SF6标准电容器，tgδ<0.005%受空气湿度影响小。
◆矢量运算法结合移相、倒相法，反干扰源法相结合，抗干扰效果好；能有效地消除强烈的电场干扰对测量的影响，适用于500kv极其以下电站的强干扰现场试验。
◆高压短路和突然断电时，仪器能迅速切断高压，并发出警告信息。
◆测量重复性好，电压线性好（测量准确度不受电压影响）
◆一体化结构，重量适中，便于携带。
◆大屏幕带背光中文液晶显示器信息提示操作，使用方便。
◆仪器自带打印机，及时保存测试数据。
◆高压电缆连接至试品，保障安全；仪器未接地报警，安全措施完备。
1.额定工作条件
1.1环境温度：0~40℃（当温度超出20℃±5℃时，每变化10℃仪器基本误差的改变量不超过基本误差限的1/2。）
1.2相对湿度：30%~85%
1.3供电电源：电压：220V±22V频率：50±1Hz
2.外型尺寸：a×b×hmm:440×330×400
2.1重量：不大于23kg
2.2电子电路功耗：不大于40VA
2.3测量范围：
2.3.1介质损耗（tgδ）:0~1 分辨率0.0001
2.3.2电容量（Cx）: Z小分辨率0.01PF
2.3.2.1内接方式
试验电压 试品电容量
5KV 7.5KV 10KV 3PF~40000PF
1.5KV 2.25KV 3K 10PF~0.35μF
0.5kv 0.75kv 1kv 30PF~1.5μF
2.3.2.2外接方式
“外接升压器”方式z高试验电压10KV
“外接Cn”方式（外接高压、外接标准电容器）Z高试验电压由标准电容器和被试品决定（Umax=Imax/ωC）
标准回路z大电流50mA(In=UωCn)
被试回路z大电流2A（Ix=UωCx）

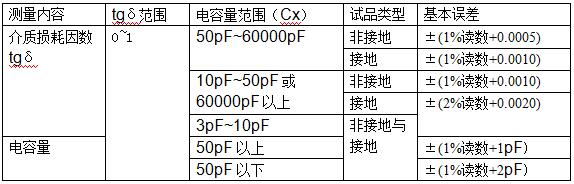

2.4基本测量误差
产品在环境温度20℃±5℃、相对湿度30%~85%的条件下，应符合表1之规定。
2.5内部升压器输出能力
输出电压 额定输出电流
5kv 7.5kv 10kv 100mA
1.5kv 2.25kv 3kv 300mA
0.5kv 0.75kv 1kv 500mA
