YHXZB-180kVA/60kV变频串联谐振耐压试验装置技术方案
1、串并联谐振基本原理
1．1谐振耐压试验是利用电抗器的电感与被试品电容组成LC串联回路，调节变频电源输出的电压频率，实现串并联谐振，在被试品上获得高电压，是当前高电压试验的一种新方法，深受专家好评，在国内外已经得到广泛的使用。
2、串并联谐振试验装置特点
2．1串并联谐振试验装置具有输出容量大，输出电压高、可任意组合电抗器针对不同试品的交流耐压试验。
2．2串并联谐振试验装置具有体积小、重量轻、特别方便野外试验。
2．3串并联谐振试验装置具有保护功能好、有过压保护、过流保护、时间保护、闪络保护、过热保护、模块保护等功能。
2．4串并联谐振试验装置具有操作极具简单，并具有手动和自动两档。
2．5串并联谐振试验装置采用大屏幕、使试验数据一目了然，并可打印试验结果。
2．6串并联谐振试验装置具有试品击穿后无过电压之虞，对试品的损坏相当小。
2．7串并联谐振试验装置试验所需电源容量小，仅是工频变压器试验所需电源容量的几分之一，解决现场电源难找的问题。
3、设备适用范围
3．1 满足300mm2/10KV电缆，长3公里的交流耐压试验。
4、设备制造引用和执行标准
DL/T849.6—2004 《高压谐振试验装置》
GB 6450—1986 《干式电力变压器》
DL/T848.2—2004 《试验变压器》
GB/10229—1988 《电抗器》
GB/T11920—1989 《控制装置通用技术条件》
GB/T16927.1—1997 《高电压试验技术》
IEC358—1990 《耦合电容器和电容分压器》
GB311.1 《高压输变电设备的绝缘配合》
DL/T846—2004 《高电压测试设备通用技术条件》
Q/CSG10007—2004 《电力设备预防性试验规程》
GB7328—87 《变压器和电抗器的声级测量》
DL474。4—1992 《交流耐压试验》
5、使用环境条件
5．1 周围空气温度：
最高温度：+45℃ 最低温度：-10℃；
最大日温差：35k 日照强度：0.1w/cm2
5．2 海拔高度：≤2000m ；
5．3 相对湿度：≤90 %
5．4 安装放置地点平坦，电抗器安装倾斜度不小于50 ；
5．5 周围应无严重影响设备绝缘的气体蒸气，化学性沉积灰尘，污垢及其它爆炸性介质。

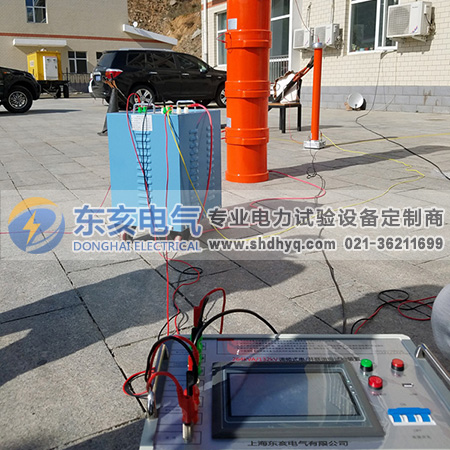

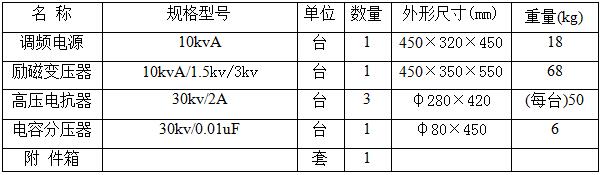

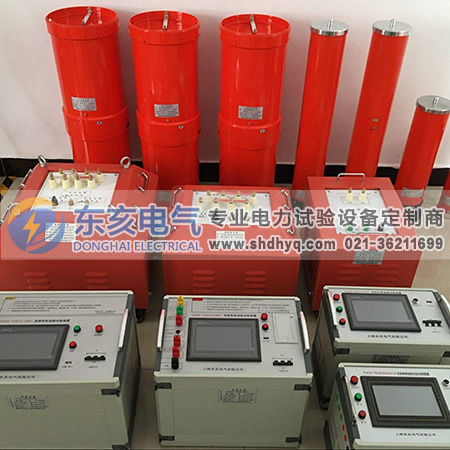

6、设备具体配置
6.1 试验要求：
6．1．1．300mm2/10kv电缆长度3公里的交流耐压试验.。试验时间5min，试验电压22kv，试验频率30～300Hz，等效电容量为0.418uF/km。
6．2 电抗器的设计
6．2．1. 300mm2/10kv电缆长度3公里的交流耐压试验.，试验时间5min，试验电压22kv，试验频率30～300Hz，等效电容量为1.254uF。当频率为35Hz时。
试验电流I=ωCXU试=2×3.14×35×1.254×22×10-3=6A
对应电抗器电感量L=1/ω2C =16.5H
6．3 电抗器的配置
6．3．1．300mm2/10kv电缆长度3公里的交流耐压试验，最高试验电压22kv，为方便搬运，将电抗器分为三节，每节电抗器电压为30KV，每节电流为2A，每节电感量为50H。
验证：
1) 300mm2/10kv电缆长度3公里的交流耐压试验.，试验时间5min，试验电压22kv，试验频率30～300Hz，等效电容量为1.254uF。使用三台电抗器并联其额定电感量为16.6H，额定电压为30kv额定电流为6A。
试验频率：f=1/2π√LC = 34.8Hz
试验电流I=ωCXU试=2×3.14×34.8×1.254×22×10-3=6A
6．4励磁变压器的配置
6．4．1．因品质因数Q值在额定负载下不小于20，所以，励磁变压器为电抗器总容量180KVA，除以品质因数20得10KVA。
6．4．2．配置的励磁变压器规格为YHXZB—10KVA/1.5kv/3kv。
6．5 调频电源的配置
6．5．1．调频电源的容量等于或大于励磁变压器的容量取10kvA。
6．5．2．配置的调频电源的规格为YHXZB—10kvA。
6．6 电容分压器的配置
6．6．1．因最高试验电压为22kv，所以，电容分压器电压为30kv、电容量为10000PF。
6．6．2．配置1台的电容分压器规格为FRC—30kv/0.01uF。

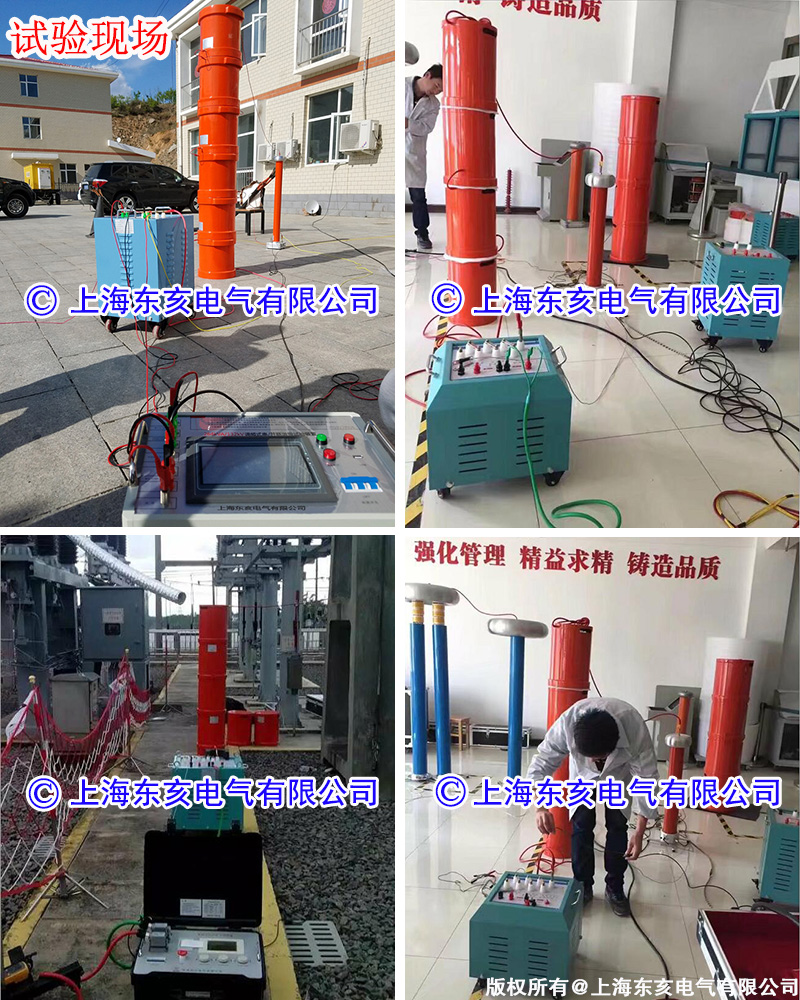

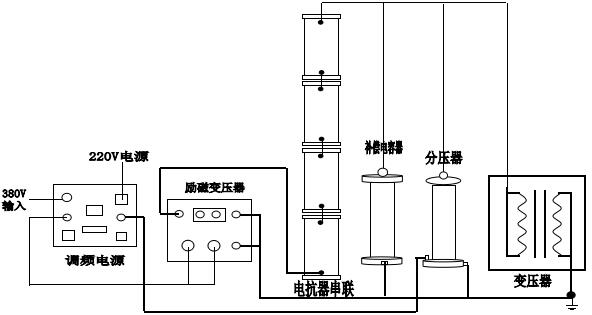

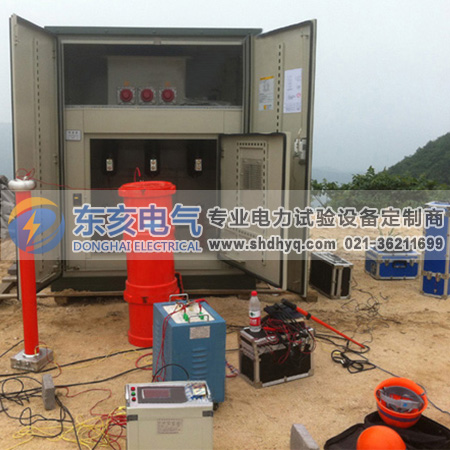

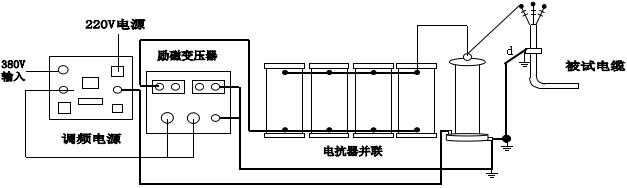

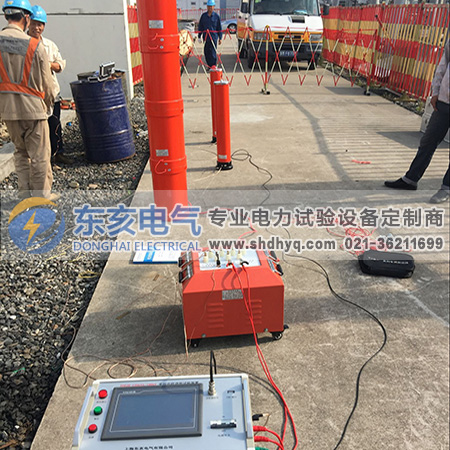

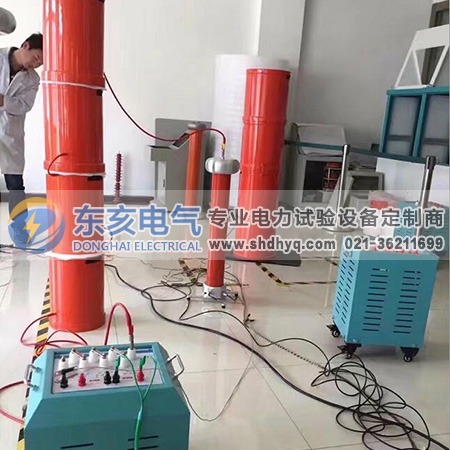

7、设备试验接线图
