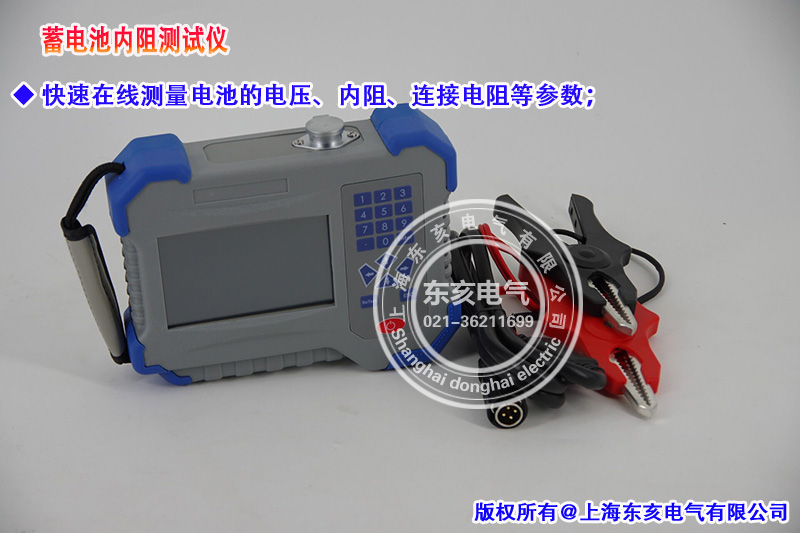

蓄电池内阻测试仪采用彩色电阻触摸屏，仪表操作通过手指或者触摸笔触摸方式操作，灵活方便。是快速准确测量电池运行状态参数的数字存储式多功能便携式测试仪。该仪表可以在线检测单体电池的电压和内阻，将检测到的数据进行存储和处理，对电池故障进行报警，精确有效地判别单体电池的优良状况。仪表对测试数据进行保存，查询、删除和导出。上位机软件对测试的数据，通过各种图表对数据进行分析和显示，自动生成电池的检测报告。

█采用彩色触摸液晶屏，可直接操作界面，操作简单，流程清晰。

█数据存储方式：内部存储和外部存储方式。

█具有接续、重测功能。

█可保存999组测试数据，每组存储500节电池数据；进行查询、分析等。

█仪表具有电压、内阻、容量柱状图分析比较功能，直接对电池进行优、良、差等分析。

█仪表具有示波器功能：能实时图形显示电池的最高、最低电压及平均电压，电压纹波。(选配)

█上位机数据管理软件功能强大，界面友好，提供数据管理、打印、分析、报表统计、自动生成测试报告等功能。

█增强的过压保护功能，自恢复过流保护功能，使仪器工作更安全可靠。

█采用大容量锂电池供电，长时间测试。

█自动测试模式方便用户测量。

 二、接口接线说明

2.1 接口说明

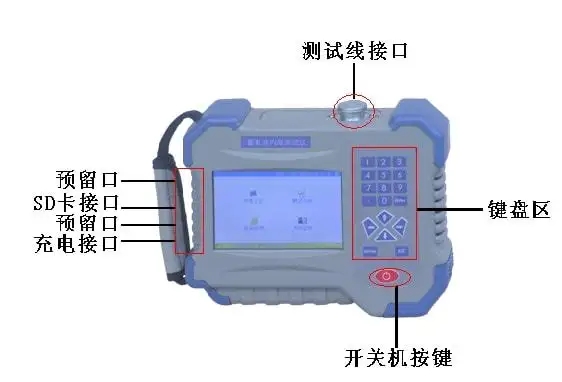

图2.1  仪表接口说明

测试线接口：打开保护盖，对准旋转插入。

SD卡接口：插入SD卡处。

充电接口：给仪表充电使用。

键盘区说明：

▲▼移动选择。

0-9数字区域

Enter：确认。在测试界面，启动测试

ReTest:在测试界面，重新测试

ESC：返回。
