一、产品简介

尊敬的用户：

感谢您选用JDC-2绝缘油介质损耗及电阻率测试仪。

我们希望本仪器能使您的工作更加轻松愉快，使您在试验分析工作中得到办公自动化的感觉。

在使用仪器之前，请阅读本说明书，并按说明书对仪器进行操作和维护，以延长其使用寿命。

“只需轻轻一按，试验会自动完成”是本仪器的操作特点。

如您对本仪器感到满意，请告诉您的同行；如您对本仪器有不满意的地方，请拨打（021）36211699告诉时刻为您服务的—上海东亥电气有限公司，本公司一定会使您满意！

二、产品概述

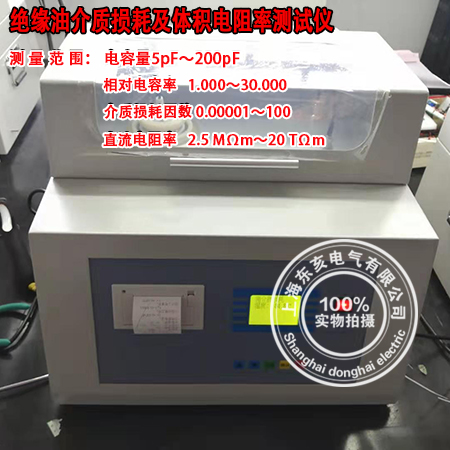

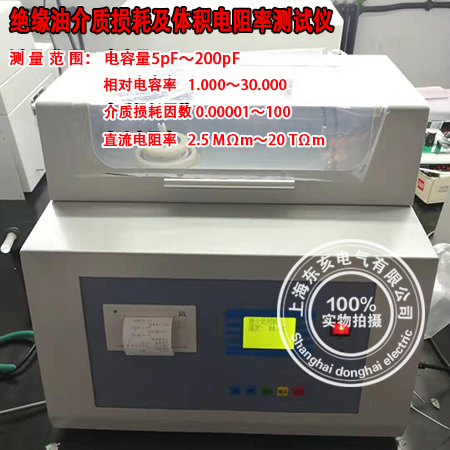

JDC-2 绝缘油介质损耗及电阻率测试仪 依据GB/T5654-2007《液体绝缘材料 相对电容率、介质损耗因数和直流电阻率的测量》设计制造。用于绝缘油等液体绝缘介质的介质损耗因数和直流电阻率的测量。一体化结构。内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。仪器内部采用全数字技术，全部智能自动化测量，配备了大屏幕（240×128）液晶显示器，全中文菜单，每一步骤都有中文提示，测试结果可以自动存储并打印输出，操作人员不需专业培训就能熟练使用。

三、产品特点

（1）油杯采用符合国标GB/T5654-2007的三电极式结构，极间间距2mm，可消除杂散电容及泻漏对介损测试结果的影响。

（2）仪器采用中频感应加热，PID控温算法。该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点，使温度严格控制在预设温度误差范围以内。

（3）内部标准电容器为SF6 充气三电极式电容，该电容的介损及电容量不受环境温度、湿度等影响，使仪器精度在长时间使用后仍然得到保证。

（4）交流试验电源采用AC-DC-AC 转换方式，有效避免市电电压及频率波动对介损测试准确性影响，即便是发电机发电，该仪器也能正确运行。

（5）完善的保护功能。当有过压、过流、高压短路时，仪器能迅速切断高压，并发出警告信息。当温度传感器失效或没有连接时，发出警告信息。

在中频感应加热炉内设有限温继电器，当温度超过120度时，继电器释放，加热停止。

（6）试验参数设置方便。温度设置范围0～125℃，交流电压设置范围

500～2200V，直流电压设置范围0～500V

（7）采用大屏幕LCD显示器，具有背光、显示清晰。人机界面友好，只需按照汉字菜单提示、输入命令，仪器即可自动进行测试。并自动存储和打印测试结果。（8）自带实时时钟，测试日期、时间可随测试结果保存、显示、打印。

（9）空电极杯校准功能。测量空电极杯的电容量和介质损耗因数，以判断空电极杯的清洗和装配状况。校准数据自动保存，以利于相对电容率和直流电阻率的精确计算。

四、主要技术参数

电 源 电 压： AC 220V±10%

电 源 频 率： 50Hz/60Hz ±1%

测 量 范 围： 电容量       5pF～200pF

                     相对电容率   1.000～30.000

                     介质损耗因数 0.00001～100

直流电阻率   2.5 MΩm～20 TΩm

测 量 精 度： 电容量       ±(1%读数+0.5pF)

                     相对电容率   ±1%读数

                     介质损耗因数 ±(1%读数+0.0001)

                     直流电阻率   ±10%读数

分  辨   率： 电容量       0.01pF

                    相对电容率   0.001

                    介质损耗因数 0.00001

测  温 范 围： 0～125℃

温度测量误差： ±0.5℃

交流试验电压： 500～2200V  连续可调，频率50Hz

直流试验电压： 0～500V     连续可调

功    　  耗： 100W

外  型 尺 寸：  500×360×420

总   重   量：   22Kg

仪器成套性
