YH9500型无线高低压CT变比测试仪突破传统结构，专为在线测量运行中35kV以下电流互感器、变压器的一次电流、二次电流大小、变比，相别、极性判断而精心设计制造的。产品由一次电流钳（高压检测仪）、二次电流钳、主机、高压绝缘杆、监控软件、通讯线等组成，一次电流钳采用无线传送测试数据，传输距离100米。
主电流钳采用高性能坡莫合金制作，磁性屏蔽技术，几乎不受外界磁场的影响，确保了常年无间断监测的高精度、高稳定性、高可靠性。
主机LCD显示一目了然，同时具有超大存储空间，能存储3000组数据。
高压检测仪连接5节绝缘杆，可用于60kV以下的具有绝缘外皮的线路或35kV以下裸导线高低压线路电流测量，高压电流钳具有独特的自动插拔结构，通过按压或退拔绝缘杆能方便钳夹或撤离被测导线，省时快捷，广泛应用于变电站﹑发电厂﹑电力稽查部门、工矿企业以及检测站﹑电工维修部门进行电流检测、反窃电及野外电工作业等。绝缘杆轻便，具有防潮﹑耐高温﹑抗冲击﹑抗弯﹑高绝缘特点，绝缘等级110kV。
监控软件具有在线实时监控与历史查询功能，动态显示，具有最大、最小、平均值指示，具有报警值设定及报警指示功能，具有历史数据读取、查阅、保存、打印等功能。
产品别称：CT变比极性在线检测仪，高压互感器变比测试仪、高压CT变比测试仪、无线高低压电流互感器变比测试仪、高低压互感器变比测试仪、带电测量高压CT变比测试仪，高压CT变比测试仪、CT变比测试仪
1、采产品由一次电流钳（高压检测仪）、二次电流钳、主机、高压绝缘杆、监控软件、通讯线等组成，一次电流钳采用无线传送测试数据，传输距离100米
2、电流钳采用高性能坡莫合金制作，磁性屏蔽技术，几乎不受外界磁场的影响，确保了常年无间断监测的高精度、高稳定性、高可靠性
3、主机LCD显示一目了然，同时具有超大存储空间，能存储3000组数据
4、监控软件具有在线实时监控与历史查询功能，动态显示，具有最大、最小、平均值指示，具有报警值设定及报警指示功能，具有历史数据读取、查阅、保存、打印等功能
5、YH9500型无线高低压CT变比测试仪，同时具有：高低压钳形电流表、高空电流测试仪等产品的功能
|
产品型号 |
YH9500无线高压CT变比测试仪 |
|
一次电流测试精度 |
量程：0.0A～800A；分辨率：0.1A；精度：±0.5%FS(23℃±3℃，70%RH以下，导线处于钳口中心位置) |
|
二次电流测试精度 |
量程：0.00mA～5A；分辨率：0.01mA；精度：±0.5%FS |
|
变比测量范围 |
1～500 |
|
电 源 |
DC6V 碱性干电池LR03（1.5V AAA×4） |
|
主机尺寸 |
165mm×78mm×42mm； |
|
一次高压电流钳尺寸 |
钳口尺寸：φ48mm；外形尺寸：255mm×84mm×39mm； |
|
二次低压电流钳尺寸 |
钳口尺寸：φ8mm；外形尺寸：137mm×40mm×19.5mm |
|
绝缘杆尺寸 |
φ32mm，1m/节（5节标配） |
|
绝缘杆耐压 |
110KV |
|
仪表质量 |
仪表总质量：5kg（含绝缘杆和电池） |
|
采样速率 |
2次/秒 |
|
一次电流钳传输距离 |
无线传输距离100M |
|
二次电流钳连接线长 |
2M |
|
数据存储 |
3000组，按左箭头键保持数据并自动编号存储（掉电或更换电池不会丢失数据） |
|
数据保持 |
按左箭头键保持数据，HOLD符号显示，再按HOLD键取消保持 |
|
数据查阅 |
按右箭头键可以进入数据查阅模式 |
|
数据上传 |
配备USB接口、通讯线及软件，存储数据可以上传电脑，用于读取、保存、打印等。 |
|
溢出显示 |
超量程溢出功能：“OL ”符号显示 |
|
无信号指示 |
当主机没有收到发射信号时提示“无信号” |
|
自动关机 |
开机约15分钟后，仪表将自动关机 |
|
电池电压 |
当电池电压低于5.2V±0.3V时，电池电压低符号“ ”显示，提醒更换电池 |
|
外界干扰 |
避免特强电磁场；避免433MHz、315 MHz同频干扰 |
|
工作温湿度 |
-15℃～50℃；70%Rh以下 |
|

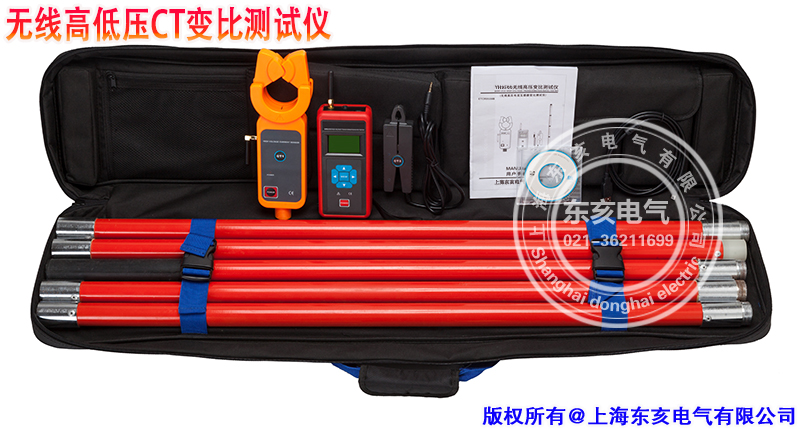

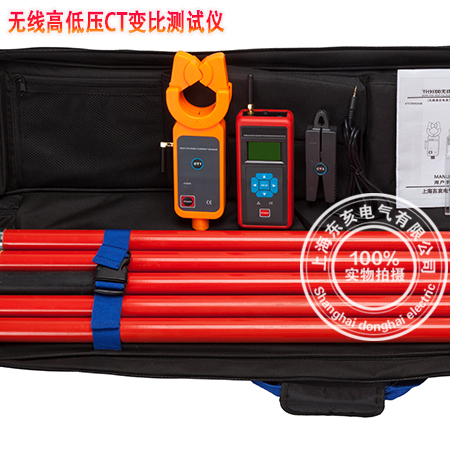

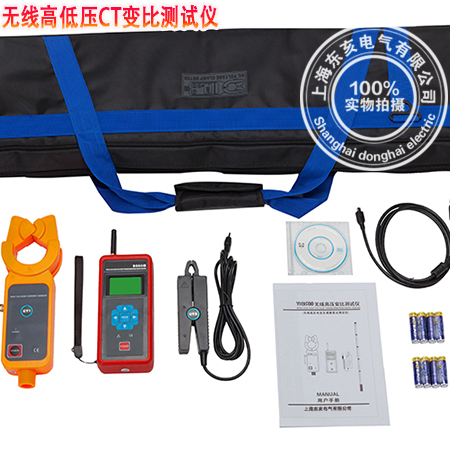

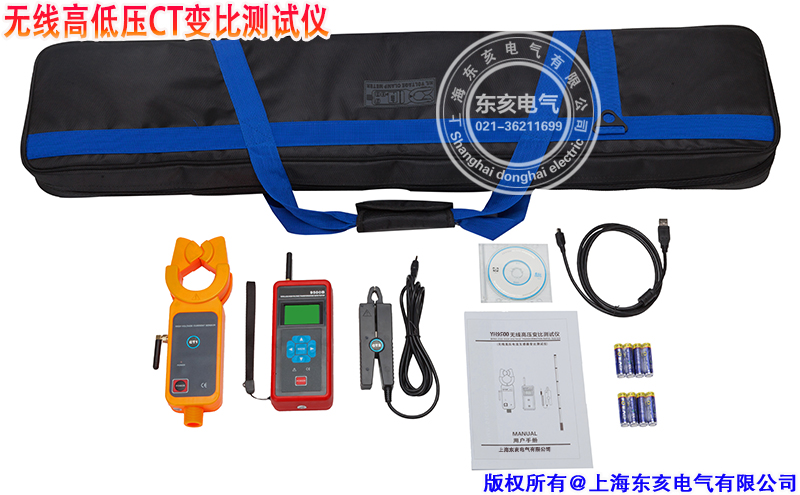

随机附件 |
接收器：1件；一次电流钳：1件；二次电流钳：1件；USB专用通讯线：1件；绝缘杆（1米）：5个；电池LR03：8个；工具包：1件 |
