本手册的目的是为了让使用者熟悉、安全、正确、有效地操作使用互感器测试仪。
参照这些指示将有助于防止危险、减少修理费用及由于不正常操作所导致的仪器故障。 此外，还可以确保测试仪的可靠运作和使用周期。
测试仪的使用必须遵照现有的关于防止事故发生和环境保护的各项相关标准所规定的所有安全要求。
只阅读测试仪使用手册并不能免除您必须遵守相关的所有国家及国际的安全规程。
用户手册必须在测试仪使用的现场时刻备有。所有使用和用测试仪工作的用户必须要阅读它。
除了要遵守使用手册及本国和地方的一些关于防止事故发生的安全规程，还要注意用于安全和恰当工作的公认的技术流程。为保障自身安全的安全规则
符号注释
在本手册中，不同的符号用于强调特定的安全/操作方式。 这些符号分列如下：
注意
表示有特殊意义的说明或额外的重要信息。
警告
标记与安全相关的特殊章节。
电气危险
强调对身体和生命有潜在危险的行为或指导。 仅由具有资质的
人员操作，并且需十分小心和注意安全规程。
一.设计用途
设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。
二.参考标准
GB 1207-2006、GB 1208-2006

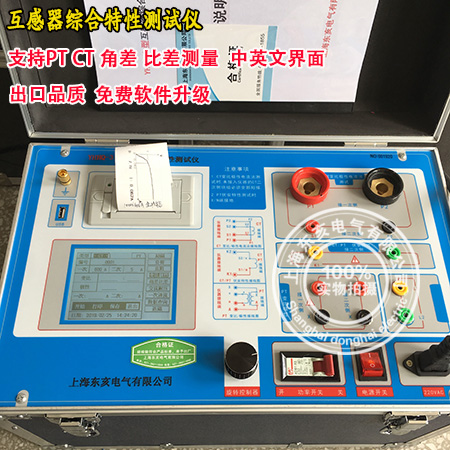

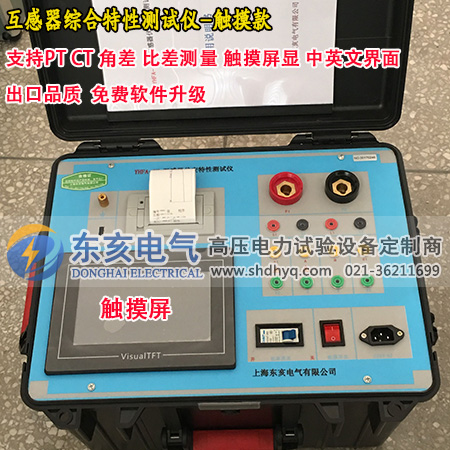

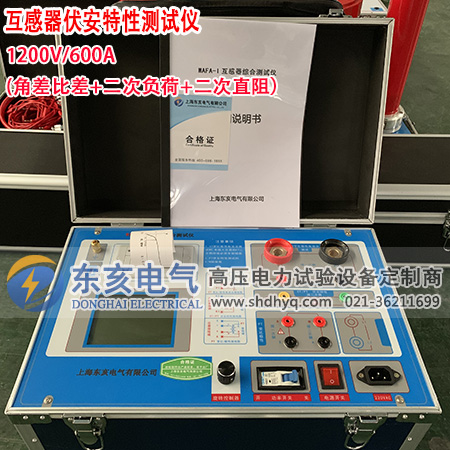

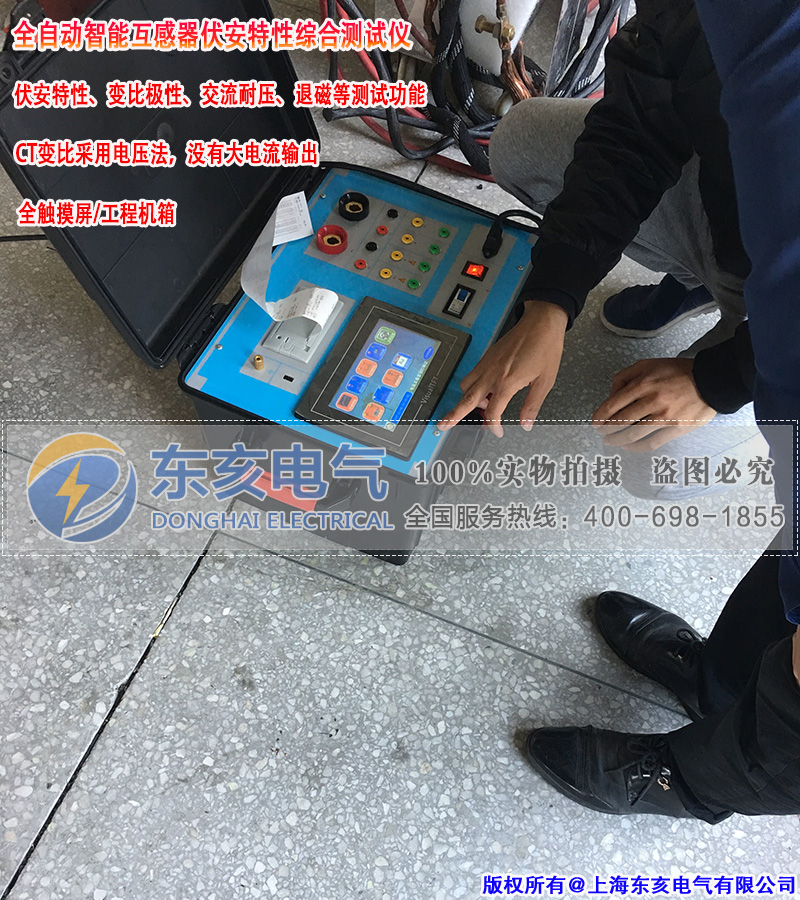

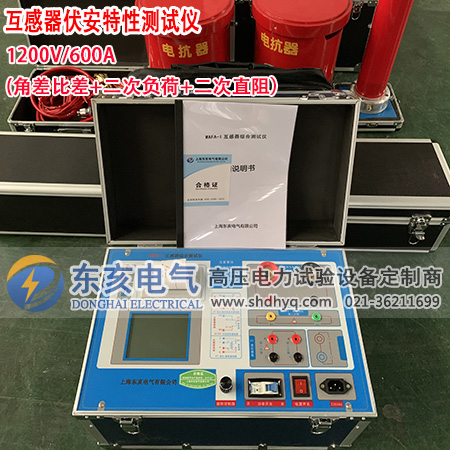

三.主要特征
• 支持检测CT和PT
• 满足 GB1207、GB1208等规程要求.
• 无需外接其它辅助设备，单机即可完成所有检测项目.
• 自带微型快速打印机、可直接现场打印测试结果.
• 操作简便，带有智能提示，使用户更易上手操作。.
• 彩色触摸屏液晶，图形化显示接口.
• 按规程自动给出CT/PT（励磁）拐点值.
• 自动给出5%和10%误差曲线.
• 可保存3000组测试资料，掉电后不丢失.
• 支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告.
• 小巧轻便≤22Kg，非常利于现场测试.

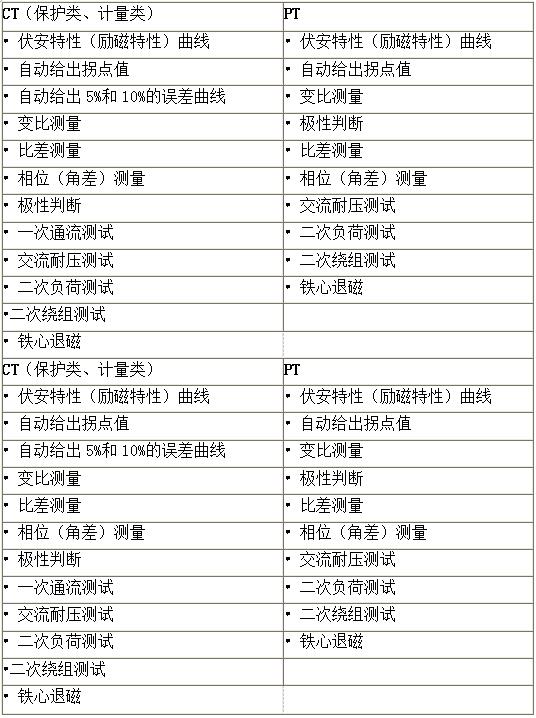

四．测试仪主要测试功能：（见表1）
五、测试仪主要技术参数： （见表2）
操作方式及主界面介绍
1、控制器使用方法
控制器有三种操作状态：“左旋”，“右旋”，“按下”。使用控制器的这三种操作可以方便的用来移动光标、输入数据和选定项目等。
2、主菜单 （见图2）
开机之后默认进入CT测试，CT测试主菜单共有“励磁”、“负荷”、“直阻”、“变比极性”、“角差比差”、“交流耐压”、“一次通流” 、“数据查询”、“退磁” 、“PT”10种选项，可以使用旋转控制器进行选择和设置。如图2所示，当“类型”后面为带有灰色背景的 CT 时，表示当前为CT测试。旋转光标到“PT”并按下，则进入PT测试界面，如图3。
PT测试主菜单共有“励磁”、“负荷”、“直阻”、“变比极性”、“角差比差”、“交流耐压”、“数据查询”、“退磁” 、“CT”9种选项，可以使用旋转控制器进行选择和设置。如图3所示，当“类型”后面为带有灰色背景的 PT 时表示当前为PT测试。旋转光标到“CT”并按下，则进入CT测试界面，如图2。
CT测试
进行电流互感器测试时，请移动光标至CT，并选择相应测试选项。
1、CT励磁（伏安）特性测试
在CT主界面中，选择“励磁” 选项后，即进入测试界面如图4。
（1）、参数设置：
励磁电流：设置范围（0—20A）为仪器输出的最高设置电流，如果实验中电流达到设定值，将会自动停止升流，以免损坏设备。通常电流设置值大于等于1A，就可以测试到拐点值。
励磁电压：设置范围（0—2500V）为仪器输出的最高设置电压，通常电压设置值稍大于拐点电压，这样可以使曲线显示的比例更加协调，电压设置过高，曲线贴近Y轴，电压设置过低，曲线贴近X轴。如果实验中电压达到设定值，将会自动停止升压，以免损坏设备。
（2）、试验：
接线图见（图5），测试仪的K1、K2为电压输出端，试验时将K1、K2分别接互感器的S1、S2（互感器的所有端子的连线都应断开）。检查接线无误后，合上功率开关，选择“开始”选项，即开始测试。
试验时，光标在“停止”选项上，并不停闪烁，测试仪开始自动升压、升流，当测试仪检测完毕后，试验结束并描绘出伏安特性曲线图（如图6）。
注意：图4中“校准”功能：主要用于查看设备输出电压电流值，不用于互感器功能测试，详情见附录一。
伏安特性（励磁）测试结果操作说明
试验结束后，屏幕显示出伏安特性测试曲线（见图6）。该界面上各操作功能如下：
打 印：控制器选择“打印”后，先后打印伏安特性（励磁）曲线、数据，方便用户做报告用。同时减少更换打印纸的频率，节省时间，提高效率。
励磁数据：将光标移动至“励磁数据”选项选定，屏幕上将显示伏安特性试验的测试数据列表（见图7）。按下“退出”键即退回到伏安特性试验曲线界面，控制器即可实现数据的上下翻。当页面翻转不动时，则已到达最后一页。
保 存：控制器移动至“保存”选项，按下即可将当前所测数据保存，保存成功后，屏幕上显示“保存完毕”。成功保存后，用户如果再按下“保存”键，程序会自动分辨，不保存相同的测试记录。并且可在数据查询菜单中进行查看。
误差曲线：在图6的界面中，将光标移至“误差曲线”选定后，屏上将显示伏安特性试验的误差曲线的设置（见图8）。选定后计算出的误差曲线如图9.
打印设定：光标移动至此选项，按下即进入打印设置界面（图10），可根据要求选择“默认”（程序按照一定步进打印大量电压电流值），或选择“自设定”（程序会按照表格中的10个电流值进行打印）。
以下四项为误差曲线计算时的设置项：
额定负荷 ：CT二次侧额定负荷。
额定二次 ：CT的二次侧额定电流
ALF ：准确限值系数，如：被测CT铭牌为“5P10”，“10”即为限制系数。
5% ：自动计算出5%误差曲线数据并显示误差曲线。
10% ：自动计算出10%误差曲线数据并显示误差曲线。
误差曲线界面中有三个选项：
打印 ：可打印出误差曲线图及数据；
数据 ：可显示出误差曲线相关数据，查看方式同伏安特性数据。
退出 ：可返回上一层菜单。
退磁试验
1）参数设置：
在CT主界面中，选择“退磁”后，进入测试界面见图11，设置
二次侧额定电流： 1A或5A。
2）试验：
接线图见（图5），测试仪的K1、K2为电压输出端，试验时将K1、K2分别接互感器的S1、S2（互感器的所有端子的连线都应断开）。检查接线无误后，合上功率开关，选择“开始”选项，即开始退磁。
退磁过程中光标在“开始”选项上不停闪烁，直至试验完毕，装置会自动停止，界面提示“退磁完毕”。
CT变比极性试验
1）参数设置：
在CT主界面中，选择“变比极性”后，进入测试界面见图12，设置一次侧测试电流： 0 ～600A，测试仪P1、P2端子输出的最大电流；
二次侧额定电流： 1A或5A。
2）试验：
接线图见图13，CT一次侧接P1、P2，CT二次侧接S1、S2，不检测的二次绕组要短接，设置二次侧额定电流及编号后，合上功率开关，选择“开始”选项，按下控制器，试验即开始。
试验过程中光标在“开始”选项上不停闪烁，直至试验完毕退出自动测试界面，或按下控制器人为中止试验，装置测试完毕后会自动停止试验，试验完成后，即显示变比极性测试结果。可以选择 “保存” 、“打印”及“退出”选项进行下一步操作。
仪器本身的同色端子为同相端，即P1接CT的P1，S1接CT的S1时，极性的测试结果为减极性。
CT角差比差试验
1）参数设置：
在CT主界面中，选择“角差比差”后，进入测试界面（图14），（注：应参照互感器铭牌上的实际额定变比值设定）
额定一次：CT的一次额定电流：0～25000A
额定二次： 5A/1A。
额定负荷：互感器容量。
实际负荷：根据额定负载的设定，可自动计算满载与轻载两种状态值（轻载为满载的25％）。
2）试验：
接线图见图13，CT一次侧接P1、P2，CT二次侧接S1、S2。设置参数并检查接线无误后，合上功率开关，选择“开始”选项，按下控制器，试验即开始。
试验过程中通过按下控制器可终止试验，测试完毕后自动计算出一次侧与二次侧的相位角差，实际测的变比值与用户设定的额定变比的百分比差（图15）。可以选择 “保存” 、“打印”及“退出”选项进行下一步操作。
CT一次通流试验
1）参数设置：
在CT主界面中，选择“一次通流”后，进入测试界面（图16），
设置好设定电流值：0～600A。
2）试验：
接线图见图17，CT一次侧接P1、P2，CT二次侧接二次负载。设置好通流电流后，合上功率开关，旋转控制器将光标移动至“开始”选项，按下控制器，试验即开始，电流保持时间以进度条显示(0～200A:保持10分钟；大于200A～300A：保持2分钟;大于300A：保持3秒钟)。
CT交流耐压试验
1）参数设置：
在CT主界面中，选择“交流耐压”后，进入测试界面（图18），
设置好设定电压值：0～2500V。
2）实验：
接线图见图19，被测CT二次侧短接与测试仪电压输出口K2连接，电压输出口另一端K1连接互感器外壳。检查接线完成后，合上功率开关，选择 “开始”选项，按下即开始升压，电压保持时间默认为1分钟，测试过程中，仪器内部对互感器二次绕组与外壳之间的漏电流实时检测，如果发现电流迅速增加，将会自动回零，页面会显示“不合格”。
CT负荷试验
1、参数设置：
在CT测试主界面中，选择进入“负荷”试验界面（如图20），
设置二次侧额定电流： 1A或5A。
线电阻：只在测试负载箱时使用（按照负载箱铭牌设定）
2、试验：
测试仪的K1、K2为电压输出端，参照图21进行接线，将被测负荷（负载）接测试仪的K1、K2端，检查接线无误后，选择“开始”即开始试验，试验完成后，即显示负荷性测试结果，可以选择 “保存” 、“打印”及“退出”选项进行下一步操作。
直阻测试：
1）、校零：
在CT测试主界面中，选择进入“直阻”试验界面（如图22），试验前应先对测试用导线进行校零，在CT主界面显示菜单上通过控制器选中 直阻测试项，进入直阻测试界面并选择“校零” 校零前将测试导线的线夹对接（测试线短接）（图23），然后进行校零，校零完成后，界面提示“校零完毕”。
2）、试验：
校零结束后，参照图24接好测试线，测试仪的D1、D2接被测绕组，选中 “开始” 键即开始测试，试验完成后，即显示直阻测试结果，可以选择 “保存” 、“打印”及“退出”选项进行下一步操作。
PT测试
进行电压互感器功能测试时，请移动光标至PT，并选择相应测试选项。
1、PT励磁特性测试
1)、参数设置
在PT测试主界面中，选择进入“励磁”试验界面（如图25），
励磁电流（0～20A）：输出电流为仪器输出的最高设置电流，如果试验中电流达到设定值，将会自动停止升流。通常1A即可测试出拐点值。
励磁电压：100V、100/√3、100/3、150V、220V、350V。
2）、试验：
参照图26接线，测试仪的为电压输出端，试验时将K1、K2分别接互感器的a、x ，电压互感器的一次绕组的零位端接地。检查接线无误后，合上功率开关，选项“开始” 选项后，即开始测试。
试验时，光标在“开始”选项上，并不停闪烁，测试仪开始自动升压、升流，当测试仪检测完毕后，试验结束并描绘出伏安特性曲线图。
3）、PT（励磁）测试结果操作说明
请参考8页CT测试结果说明
PT退磁试验
1)、参数设置
在PT测试主界面中，选择进入“退磁”试验界面（如图27），
设置额定二次电压值：100V、100/√3、100/3、150V、220V、350V。
2）、试验：
参照图26接线，测试仪的为电压输出端，试验时将K1、K2分别接互感器的a、x ，电压互感器的一次绕组的零位端接地。检查接线无误后，合上功率开关，选项“开始” 选项后，即开始退磁。退磁过程中时，光标在“开始”选项上，并不停闪烁，当测试仪检测完毕后，，装置退磁会自动停止，界面提示“退磁完毕”。
PT变比极性试验
1）参数设置：测试界面见图28。
一次：0～2500V。
二次：100V、100/√3、100/3、150V、220V。
2）开始试验：
参照图29进行接线，PT一次侧接A、X，PT二次侧接a、x。设置二次侧额定电压及编号后，合上功率开关，选择 “开始”选项，按下控制器，试验即开始。
试验过程中光标在“开始”选项上不停闪烁，直至试验完毕退出测试界面，或按下控制器人为中止试验，试验完成后，即显示变比极性测试结果。可以选择 “保存” 、“打印”及“退出”选项进行下一步操作。
仪器本身的同色端子为同相端，即A接PT的A，X接PT的X时，极性的测试结果为减极性。
PT角差比差试验
1）参数设置：
在PT测试主界面中，选择进入“角差比差”试验界面（如图30），（注：应参照互感器铭牌上的实际额定变比值设定）
额定一次： 3～500KV
额定二次： 100V、100/√3、100/3、150V、220V
额定负荷：互感器容量。
实际负荷：根据额定负载的设定，可自动计算满载与轻载两种状态值（轻载为满载的25％）。
2）试验：
参照图29进行接线，PT一次侧接A、X，CT二次侧接a、x。设置参数后，旋转控制器将光标移动至“开始”选项，按下控制器，试验即开始。
试验过程中通过按下控制器可终止试验，测试完毕后自动计算出一次侧与二次侧的相位角差，实际测的变比值与用户设定的额定变比的百分比差（图31）。按下 “打印”即可打印出测试结果， “保存”即可保存测试结果， “退出”可返回至参数设置菜单。如果显示均为9，则说明误差超出显示范围，请检查设定值。
PT交流耐压试验
1）、参数设置：
在PT测试主界面中，选择进入“交流耐压”试验界面（如图32），
设置好设定电压值：0～2500V。
2）、实验：
参照图33接线，被测PT二次侧短接与测试仪电压输出口K2连接，电压输出口另一端K1连接互感器外壳。检查接线完成后，合上功率开关，选择 “开始”选项，按下即开始升压，电压保持时间默认为1分钟，测试过程中，仪器内部对互感器二次绕组与外壳之间的漏电流实时检测，如果发现电流迅速增加，将会自动回零，页面会显示测试异常。
PT负荷试验
1）、参数设置：
在PT测试主界面中，选择进入“负荷”试验界面（如图34），
设置额定二次电压值：100V、100/√3、100/3、150V、220V。
2）、试验：
测试仪的K1、K2为电压输出端，参 照图 35 进行接线，将被测负荷（负载）接测试仪的K1、K2端，检查接线无误后，合上功率开关，选择“开始”即开始试验，试验完成后，即显示负荷性测试结果，可以选择 “保存” 、“打印”及“退出”选项进行下一步操作。
直阻测试：
请参照第14页CT直阻测试。
数据查询
在CT/PT测试主界面中，选择进入“数据查询”试验界面（如图36），根据需要选择“励磁”、“负荷”、“直阻”、“变比极性”、“角差比差”、“退出”等测试选项，选定测试项目后，进入图39测试界面，显示仪器中该项目下所保存的最新的测试结果，可以选择 “上页” 、“下页”、“转存”、“退出”、“清除”选项进行相应操作。
转存时，插上U盘至测试仪通讯口“USB”，在图37中，点击“转存”则会将当前页面下所显示的测试记录转存进入U盘之中。每条记录所用时间约2秒钟，转存结束后，界面提示“转存完毕”。
PC 机操作软件使用说明
1、将配套光盘放入计算机光驱中，解压“软件”至C盘根目录。
2、首先，安装“wic_x86_chs.exe”文件，其次，安装“dotNetFx40_Full_x86_x64.exe”软件，默认安装地址即可。
3、安装完毕后，打开“伏安特性”文件夹，选择打开“VATeXing.exe”操作软件，如图38即为上位机操作软件。
4、在“VATeXing.exe”操作软件中，下方选择互感器种类“CT”或“PT”，应用语言“中文”或“英文”。
5、如需生成报告格式文件，必须载入试验结果数据，具体操作方法如下：
a）、将存储试验数据的U盘连接至计算机。
b）、在图38中选择打开“选择文件”，出现图39操作窗口，在图39中可根据需要载入所需文件。
c）、试验结果数据说明：以“A”为开头的数据为励磁特性结果数据，以“B”为开头的数据为变比极性结果数据，以“C”为开头的数据为负荷结果数据，以“D”为开头的数据为直阻结果数据。以“E”为开头的数据为角差比差结果数据，以“T”为开头的数据为暂态结果数据。
6、载入数据结束后，选择“确定”出现图40界面，在此界面右上方设置相应参数后，选择“生成误差曲线”则完成所有试验结果的载入。
7、载入全部完成后，可根据需要选择“保存”或打印结果数据。
8、选择“保存”选项，则以WORD的形式显示结果如图41。
9、如需继续加载试验结果数据，请先清除上次载入的数据。、
