一、概述
继电保护测试仪采用现代最新数字技术、高精密电子器件、微机系统及新线路、新结构研制而出。可独立完成微机保护、继电保护、励磁、计 量、故障录波等专业领域内的装置测试，广泛应用于电力、石化、冶金、铁路、航空、军事等行业的科研、生产和电气试验现场。
二、主要特点
1、满足现场所有试验要求。既可对传统的各种继电器及保护装置进行试，也可对现代各种微机保护进行各种试验，特别是对变压器差动保护和备自投装置，试验更加方便和完美。

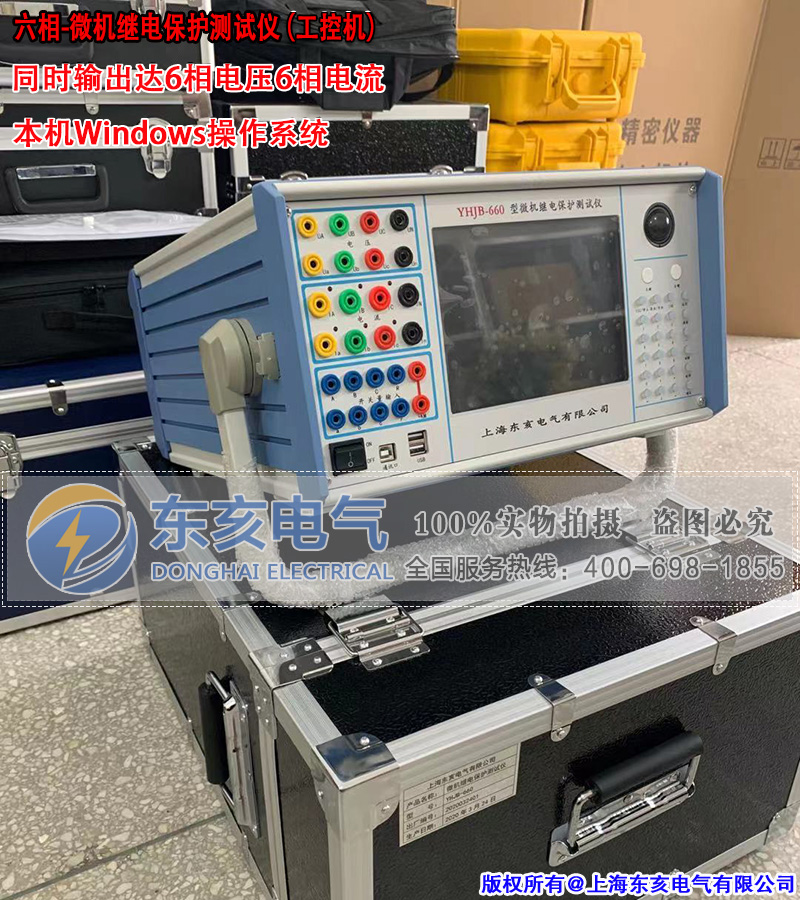

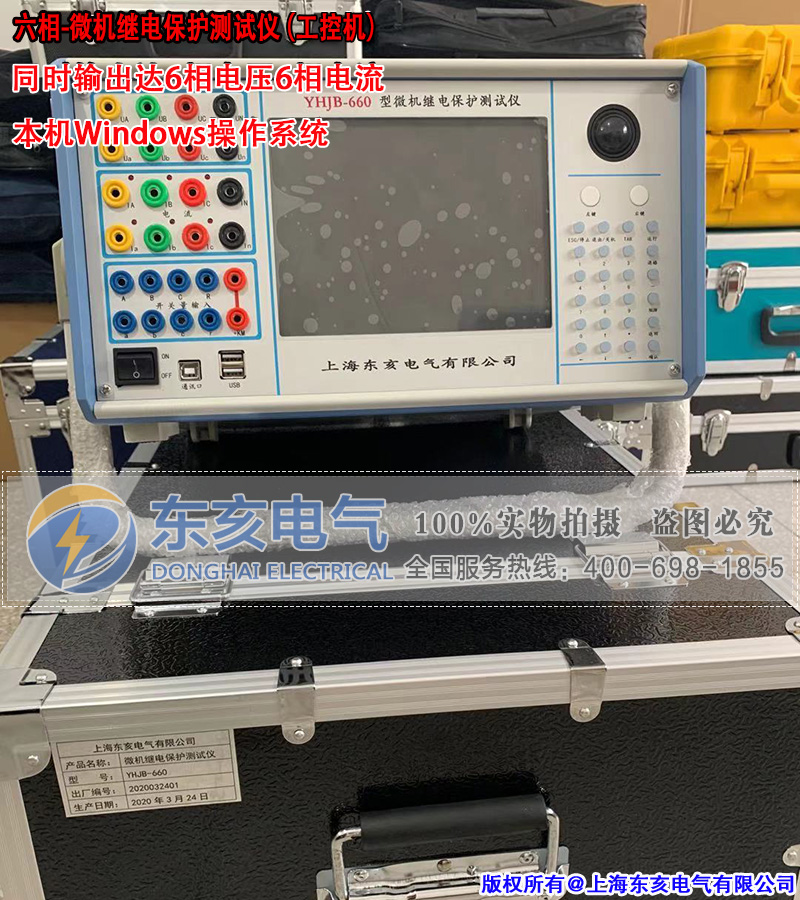

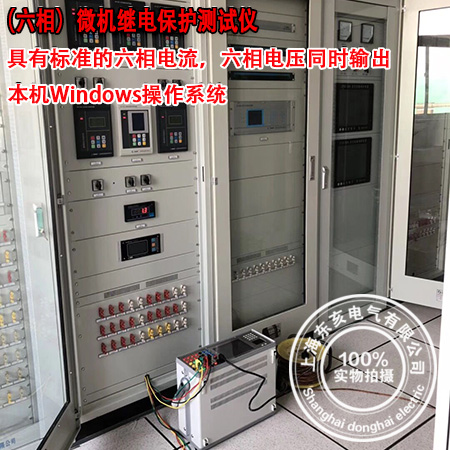

YHJB-660型具有标准的六相电流，六相电压同时输出，电流30A/相，电压125V/相。六相电流并联可达180A。
2、各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。

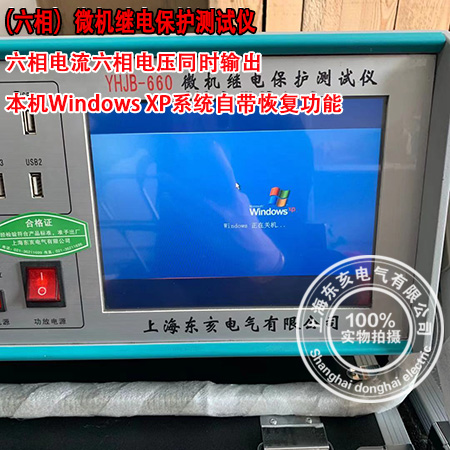

3、单机独立运行，内置高性能工控机，主频300--600MHz，内存512M，硬盘4--12G，运行Windows XP操作系统。
4、国内同行业首先采用进口拉丝不锈钢面板，不锈钢键盘，同时采用触摸式鼠标，克服了轨迹球鼠标操作不灵活、容易损坏的缺点，并选用8.4寸分辨率为800×600的TFT真彩显示屏使得单机整体操作方便自如经久耐用。
5、主控板采用DSP+FPGA结构16位DAC输出对基波可产生每周2000点的高密度正弦波大大改善了波形的质量提高了测试仪的精度。
6、功放采用高保真线性功放既保证了小电流的精度又保证了大电流的稳定。
7、采用USB接口直接和PC机通讯，无须任何转接线，方便使用。
8、可连接笔记本电脑运行。笔记本电脑与工控机使用同一套软件，无须重新学习操作方法。

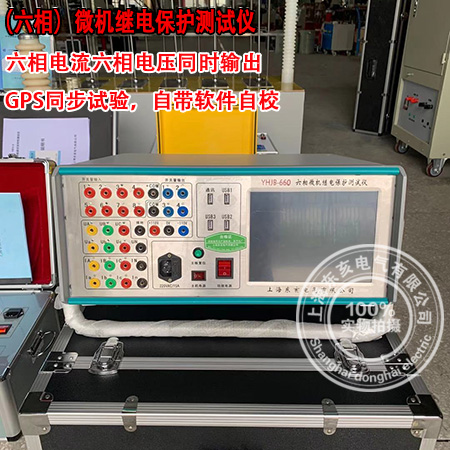

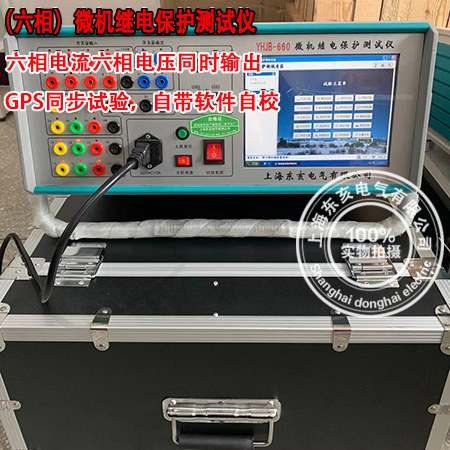

9、具备GPS同步试验功能。装置可内置GPS同步卡（选配）通过RS232口与PC机相连，实现两台测试仪异地进行同步对调试验。
10、配有独立专用直流辅助电压源输出，输出电压分别为110V（1A），220V（0.6A）。以提供给需要直流工作电源的继电器或保护装置使用。
11、具有软件自校准功能，避免了要打开机箱通过调整电位器来校准精度，从而大大提高了精度的稳定性。
三、技术参数
1、交流电流源：
幅值范围： 6×（0-30A） 精度：0.2%
六相电流并联输出最大值： 180A
相电流长期允许工作值： 10A
功 率： 300VA/相
六相并联最大功率： 900VA
六相并联最大输出时允许工作时间：10s
频率范围： 0--1000Hz 精度：0.001Hz
谐波次数： 2--20次 相位： 0--360° 精度：0.1°
2、直流电流源：
幅值：20A/相 功率：300VA/相 精度：0.5%
3、交流电压源：
幅值范围 ：6 ×（0--125V） 精度：0.2%
线电压范围： 0--250V
相电压/线电压输出功率 ：70VA/100VA
频率范围：0--1000Hz 精度：0.001Hz
谐波次数： 2--20次
4、直流电压源：
相电压输出幅值：0--±150V 精度：0.5%
线电压输出幅值：0--±300V
相电压/线电压输出功率：90VA/180VA
5、开关量端子:
开关量输入端子：8对
空 接 点： 1--20mA，110V 装置内部有源
电位翻转： 0--6VDC为低电平
15--250VDC为高电平
开关量输出端子：4对，空接点，遮断容量：110V/2A，220V/1A。
6、时间测量范围:
范围 1ms~9999s 测量精度 1ms
7、体积重量：
体积 470 (mm)×405 (mm)×185 (mm) 约20Kg
8、电 源：
AC220V±10% 50Hz 10A
第一节 装置硬件组成
1、内置高性能工业控制计算机
本装置采用高性能工控机作为控制计算机，配置512M内存，4--12GCF卡，预装Windows XP操作系统，面板带有8.4″800×600分辨率TFT真彩LCD显示器不锈钢优化键盘和触摸鼠标，不用外接键盘和鼠标就可直接使用，装置面板配有两个USB接口，可方便地进行数据存取、数据通信和软件升级等。
2、DSP数字信号处理系统
采用6000系列DSP控制器作为核心，FPGA可编程逻辑器件输出波形，由于采用的是DDS硬件输出波形的技术，使波形频率和相位精度相当高，同时，该系统与工控机通讯直接采用USB2.0接口，使得数据通讯稳定可靠。
3、D/A和A/D转换
采用高精度D/A转换器，同时采用有源低通滤波器，使输出波形平滑，幅频特性优良。同时控制系统还保留了12路12位A/D转换电路，可实时采集12路模拟量的输出波形并通过软件在屏幕上显示实际输出的波形，幅值和相位。
4、高精度线性电压，电流功率放大器
电流、电压采用高性能线性放大器直接耦合输出方式，使电流，电压源可直接输出交流和直流波形，并可通过软件计算输出各种如方波、各次谐波叠加的组合波形，故障暂态波形等，可以较好地模拟各种短路故障时的电流，电压特征。功放电路采用进口大功率高保真模块式功率器件做功率输出级，结合精心合理设计的散热结构，具有足够大的功率冗余和热容量，功放电路具有完备的过热、过流、过压及短路保护，电流回路允许开路，不会损坏装置。面板有电流开路指示灯，以方便用户检查接线正确与否。同时面板还有电压过载或短路指示灯，当电压回路（在有输出情况下）发生短路时，该指示灯亮。大电流限时采用独特的硬件，限时电路，克服了传统的软件限时的缺点，使大电流使用更安全和更可靠。
5、开关量输入、开关量输出
装置共有开关量输入端子8对，开关量输出端子4对。
开入量由光电隔离器组成其工作电源为独立的110V工作电源，所以在COM端与开入量之间有110V的直流电压。
开出量由光电隔离器和24V直流继电器组成，其工作电源为独立的24V工作电源，所以在COM端与开出量之间有24V的直流电压。
第二节 装置面板说明

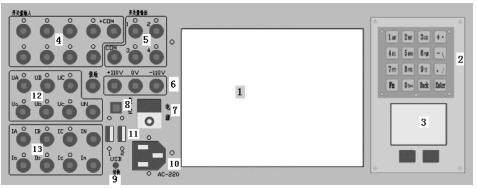

一、YHJB-660面板介绍
1、8.4″液晶显示屏。
2、不锈钢键盘。
3、触摸式鼠标。
4、开关量输入端子。
5、开关量输出端子。
6、辅助直流电压输出端子。
7、功放电源开关:当装置需要输出电流、电压时，可开启此电源开关。
8、DSP控制板复位按钮: 当软件显示发送数据失败或无设备连接时，按此按钮，使DSP板复位，同时屏幕右下方可出现USB设备的标记。
9、USB切换按钮，当切换开关拨向上边时，为连接工控机通讯；当切换开关拨向下边时，为外接笔记本电脑通讯。
10、装置电源输入插座:AC220±10%，保险10A。
11、USB输出口: USB1为数据交换用，USB2为外接笔记本电脑用。
12、六相电压输出端子。
13、六相电流输出端子。
14、主机电源开关（在装置左侧板上）：为工控机的工作电源。
