一、概述
继电保护测试仪采用现代最新数字技术、高精密电子器件、微机系统及新线路、新结构研制而出。可独立完成微机保护、继电保护、励磁、计 量、故障录波等专业领域内的装置测试，广泛应用于电力、石化、冶金、铁路、航空、军事等行业的科研、生产和电气试验现场。
二、主要特点

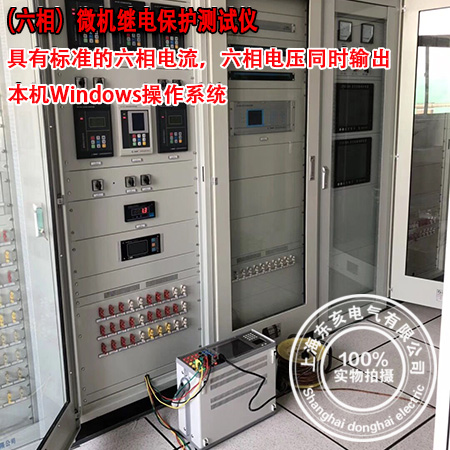

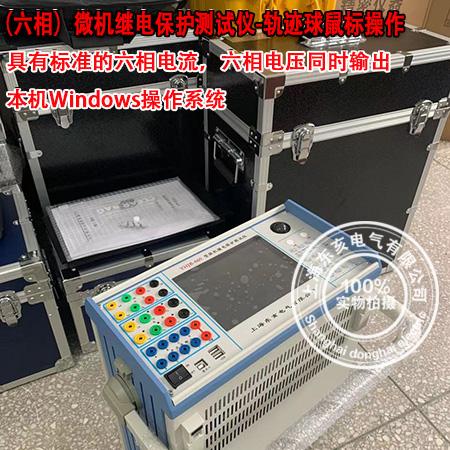

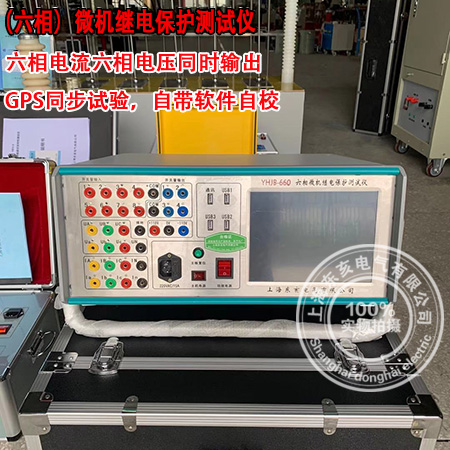

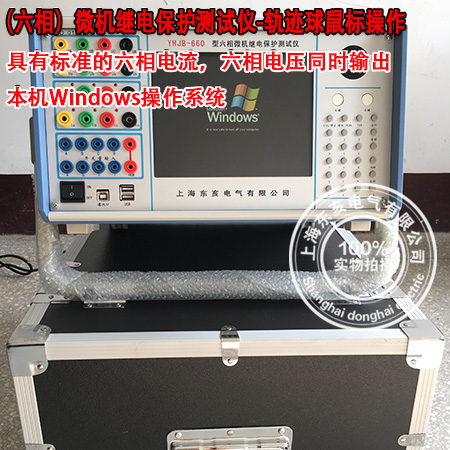

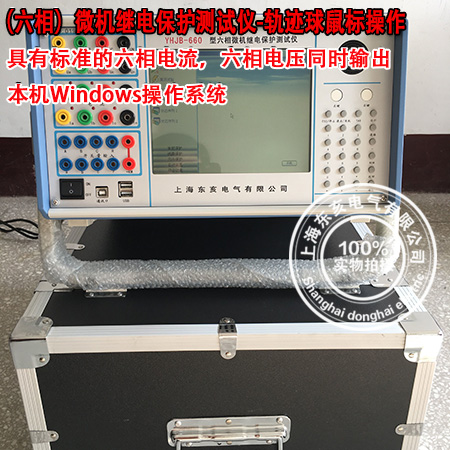

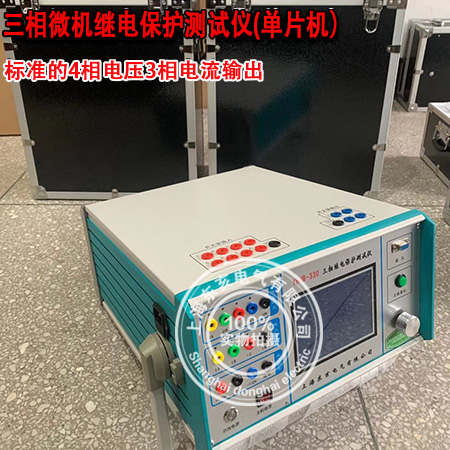

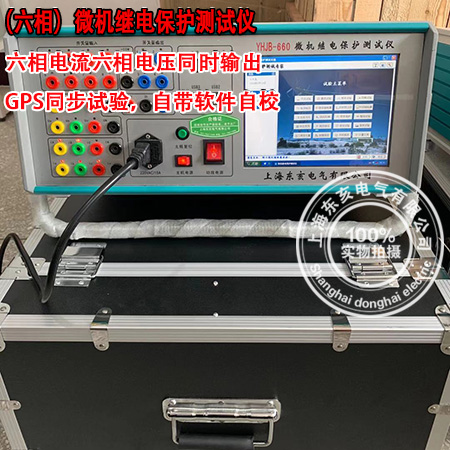

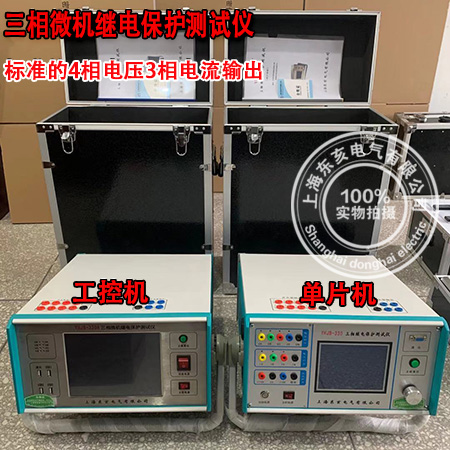

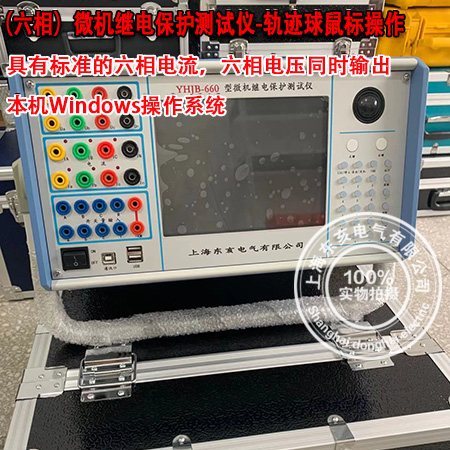

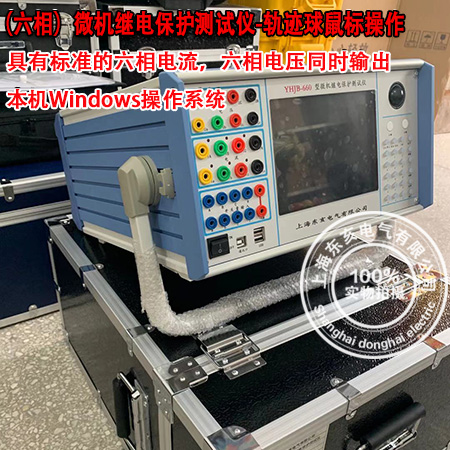

◆电压电流输出灵活组合 输出达6相电压6相电流，可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型，以及12相型输出模式，既可兼容传统的各种试验方式，也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。
◆操作方式 装置直接外接笔记本电脑或台式机进行操作，方便快捷，性能稳定。
◆新型高保真线性功放 输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。
◆高性能主机 输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。
◆软件功能强大 可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。6相电流可方便进行三相差动保护测试。
◆具有独立专用直流电源输出 设有一路110V 及 220V专用可调直流电源输出。
◆接口完整 装置带有USB通讯口，可与计算机及其它外部设备通信。
◆完善的自我保护功能 散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。

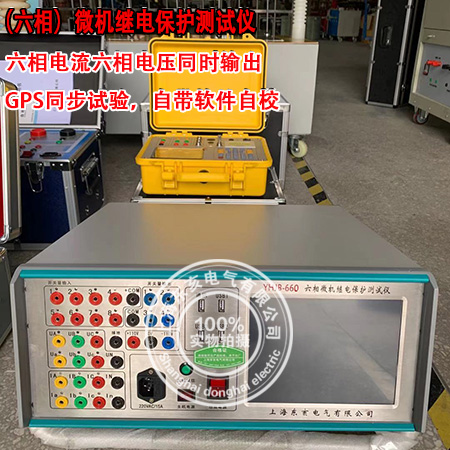

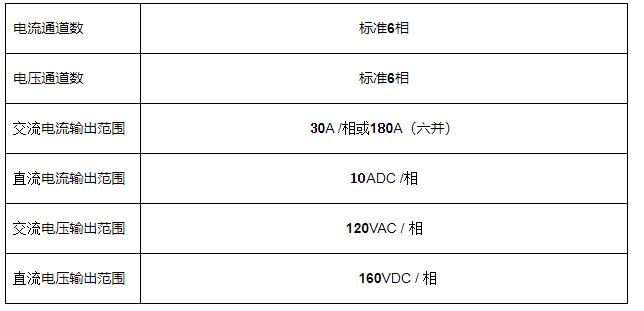

三、技术参数
参数
— 交流电流输出
6相电流输出时每相输出（有效值） 0～30A 输出精度 0.2级
3相电流输出时每相输出（有效值） 0～60A
6相并联电流输出（有效值） 0～180A
相电流长时间允许工作值（有效值） 10A
相电流最大输出功率 300VA
6相并联电流最大输出时最大输出功率 1000VA
6相并联电流最大输出时允许工作时间 10s
频率范围（基波） 20～1000Hz
谐波次数 1～20 次
— 直流电流输出
电流输出 0～±10A / 每相 输出精度 0.5级
最大输出负载电压 20V
— 交流电压输出
相电压输出（有效值） 0～120V 输出精度 0.2级
线电压输出（有效值） 0～240V
相电压 / 线电压输出功 80VA / 100VA
频率范围（基波） 20～1000Hz
谐波次数 1～20次
— 直流电压输出
相电压输出幅值 0～±160V 输出精度 0.5级
线电压输出幅值 0～±320V
相电压/ 线电压输出功率 70VA / 140VA
— 开关量
8路开关量输入
空接点 1～20mA，24V
电位接点接入 “0”：0 ～ +6V； “1”：+11 V ～ +250 V
4对开关量输出 DC：220 V／0.2 A；AC：220 V／0.5 A
— 时间测量范围
0.1ms ～ 9999s ， 测量精度 ＜0.1mS

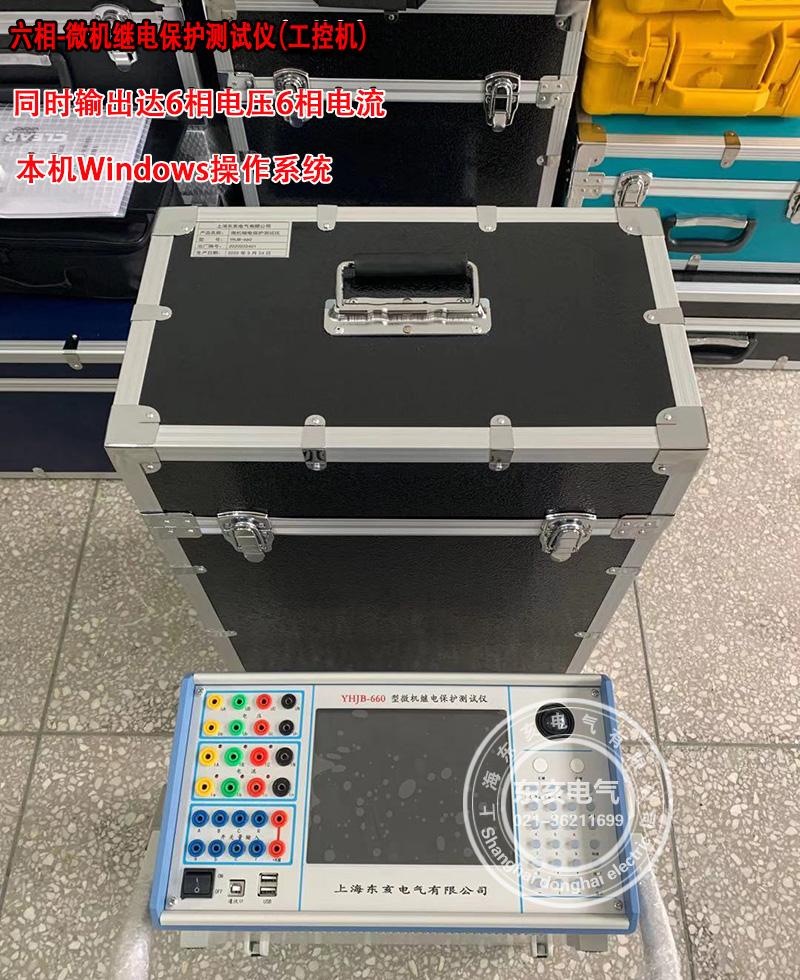

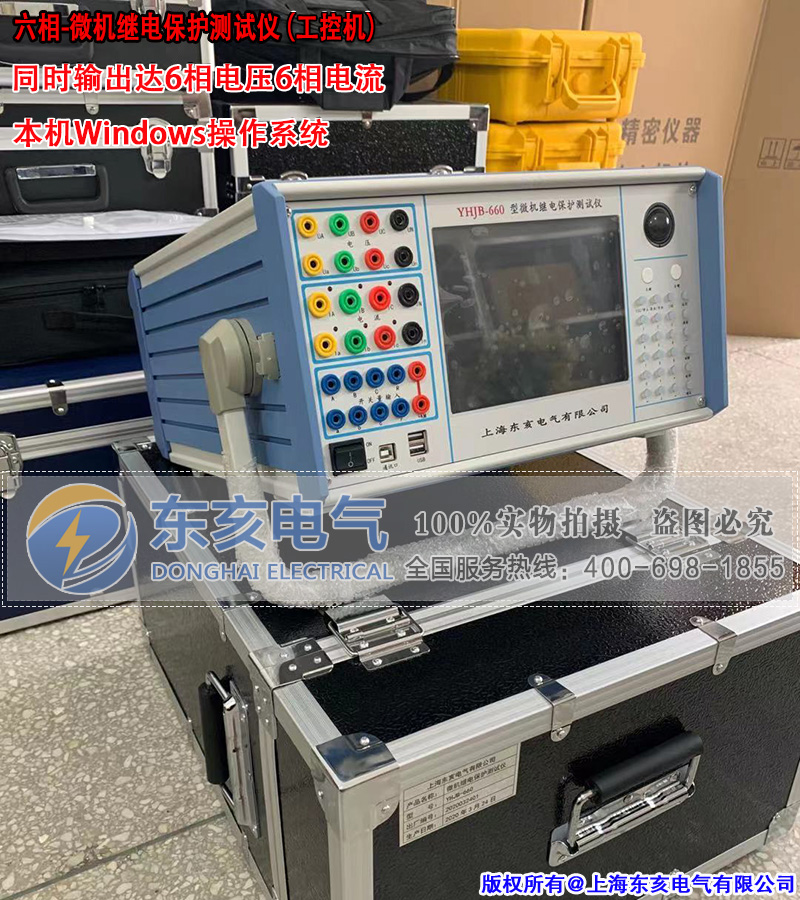

装置硬件组成
1、内置高性能工业控制计算机

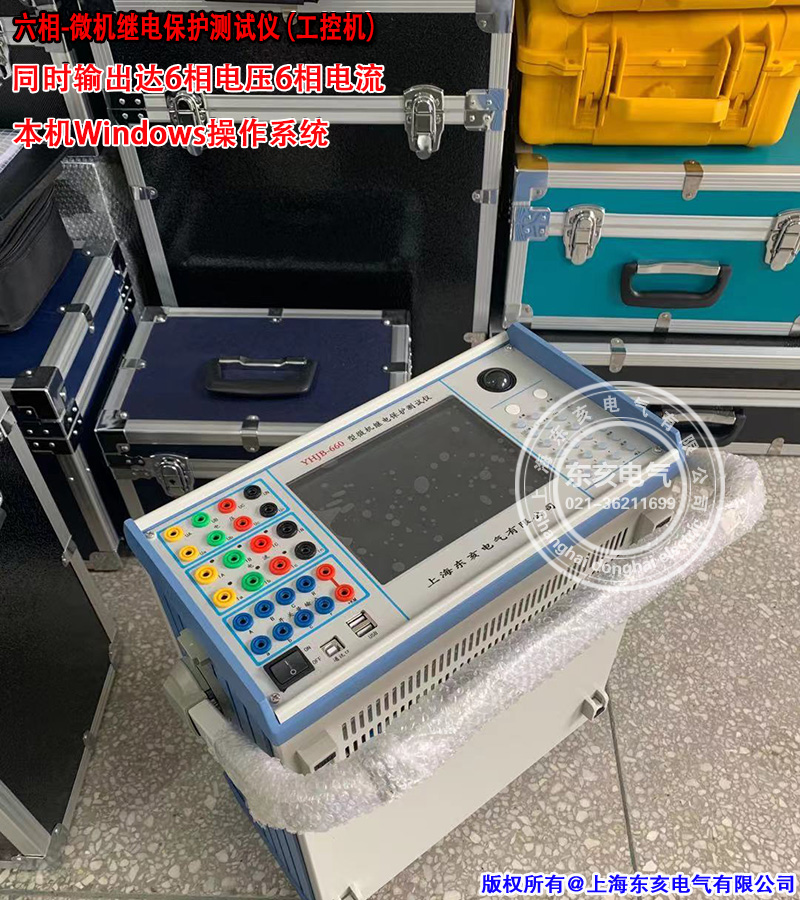

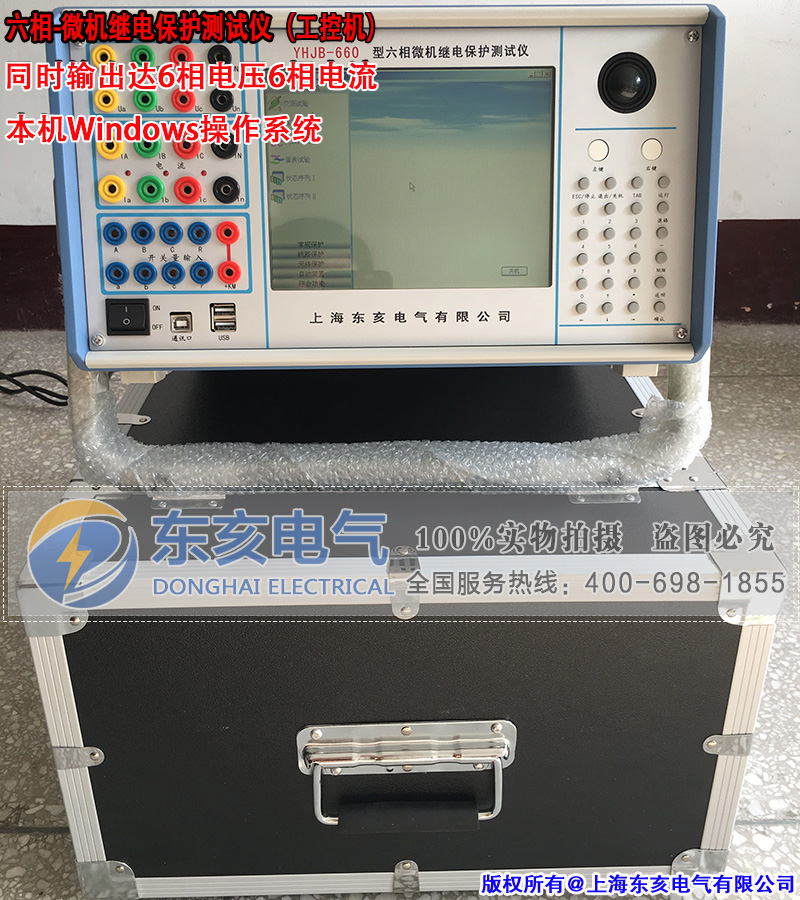

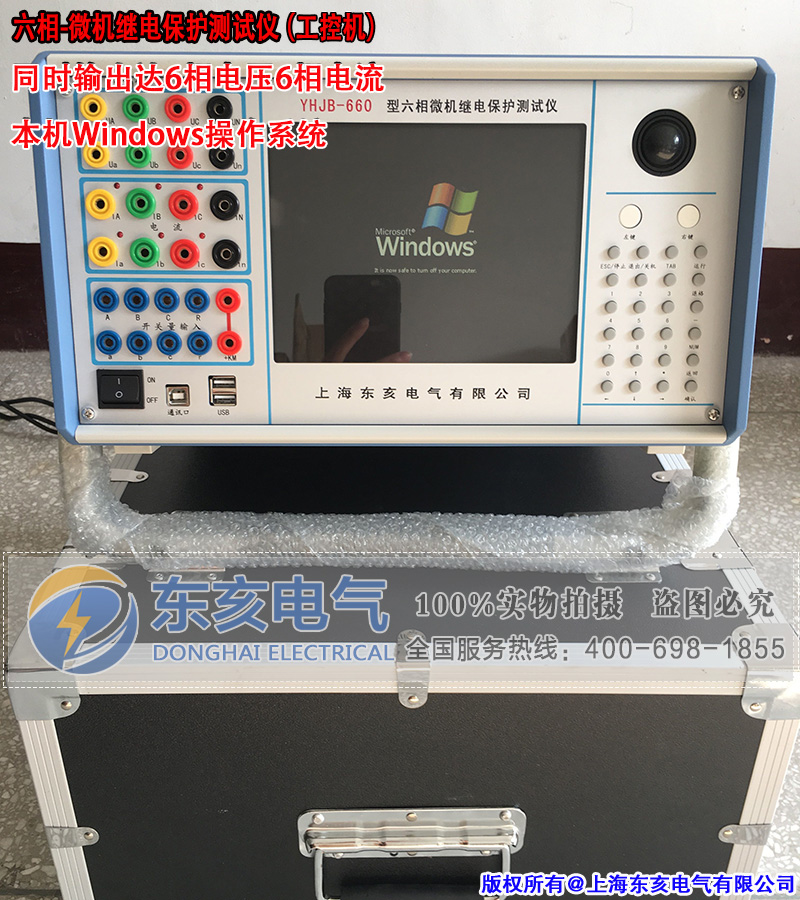

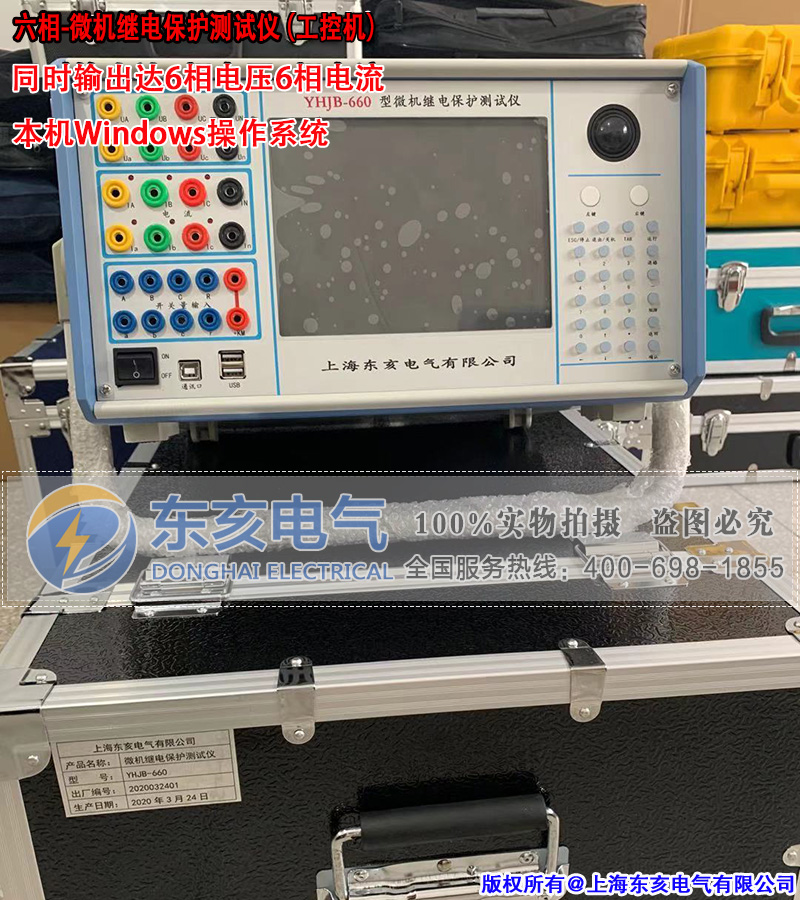

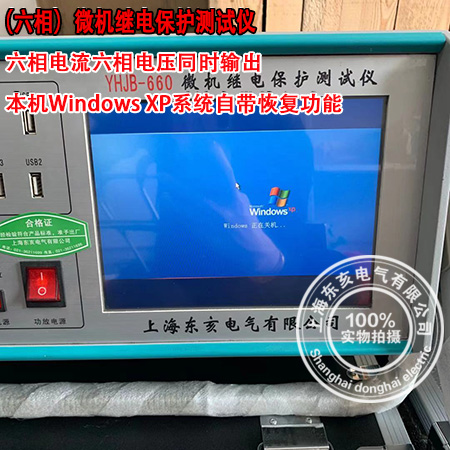

本装置采用高性能工控机作为控制计算机，配置512M内存，4--12GCF卡，预装Windows XP操作系统，面板带有8.4″800×600分辨率TFT真彩LCD显示器不锈钢优化键盘和触摸鼠标，不用外接键盘和鼠标就可直接使用，装置面板配有两个USB接口，可方便地进行数据存取、数据通信和软件升级等。
2、DSP数字信号处理系统
采用6000系列DSP控制器作为核心，FPGA可编程逻辑器件输出波形，由于采用的是DDS硬件输出波形的技术，使波形频率和相位精度相当高，同时，该系统与工控机通讯直接采用USB2.0接口，使得数据通讯稳定可靠。
3、D/A和A/D转换
采用高精度D/A转换器，同时采用有源低通滤波器，使输出波形平滑，幅频特性优良。同时控制系统还保留了12路12位A/D转换电路，可实时采集12路模拟量的输出波形并通过软件在屏幕上显示实际输出的波形，幅值和相位。
4、高精度线性电压，电流功率放大器
电流、电压采用高性能线性放大器直接耦合输出方式，使电流，电压源可直接输出交流和直流波形，并可通过软件计算输出各种如方波、各次谐波叠加的组合波形，故障暂态波形等，可以较好地模拟各种短路故障时的电流，电压特征。功放电路采用进口大功率高保真模块式功率器件做功率输出级，结合精心合理设计的散热结构，具有足够大的功率冗余和热容量，功放电路具有完备的过热、过流、过压及短路保护，电流回路允许开路，不会损坏装置。面板有电流开路指示灯，以方便用户检查接线正确与否。同时面板还有电压过载或短路指示灯，当电压回路（在有输出情况下）发生短路时，该指示灯亮。大电流限时采用独特的硬件，限时电路，克服了传统的软件限时的缺点，使大电流使用更安全和更可靠。
5、开关量输入、开关量输出
装置共有开关量输入端子8对，开关量输出端子4对。
开入量由光电隔离器组成其工作电源为独立的110V工作电源，所以在COM端与开入量之间有110V的直流电压。
开出量由光电隔离器和24V直流继电器组成，其工作电源为独立的24V工作电源，所以在COM端与开出量之间有24V的直流电压。
