一、概述：
YHJB-A微电脑型继电保护校验仪是我公司在原有基础上开发的高智能化、多功能继电保护校验装置。本装置采用微电脑技术，由单片机、逻辑控制单元、交直流电流电压输出单元、高精度数据采集单元、LCD液晶显示器、实时时钟、打印机等组成，测量精度高，重复性好。该仪器还具有外形美观，性能可靠，操作简便，功能齐全等优点，是校验继电保护装置理想的检测设备。
本装置可测试各种交直流电流、电压、中间信号等多种单个继电器及整组继电保护屏，可测试各种继电器的吸合电压（电流）值，释放电压（电流）值，各种触头（常开、常闭、转换、延时）的吸合时间和断开时间，均自动测试三次，自动计算三次平均值，并可打印测试结果。
二、特点：
本机采用了微机控制，汉字提示操作。设有自检报错功能，开机后本机立即投入自检，极大地方便了检查、维修。如“吸合电压”、“断开电压”、“常开吸合时间”等。
三、主要技术参数：
交流电压输出：0～250V连续可调，最大输出电流3A
交流电流输出：0～20A、0～100A连续可调
0～20A时，开路电压2V
0～100A时，开路电压10V
直流电压输出：0～300V连续可调，最大3A
直流电流输出：0～200mA、0～5A连续可调
0～200 mA时，开路电压15V
0～5A时，开路电压15V
数字毫秒表： 最大量程：100秒
分辨率： 0.001秒
精 度： 0.01%+2个字
整机测量精度：0.5级
体积：420ⅹ310ⅹ160
重量：16Kg

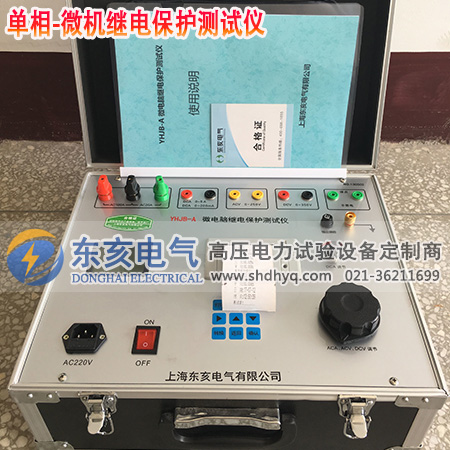

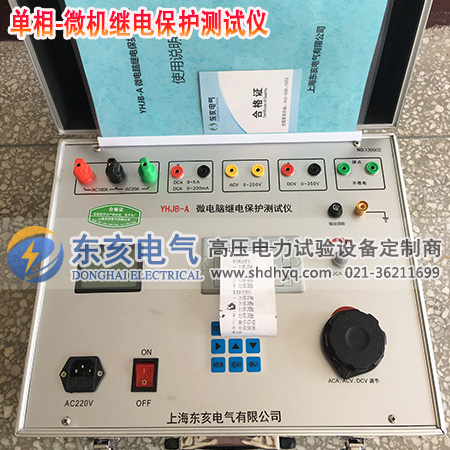

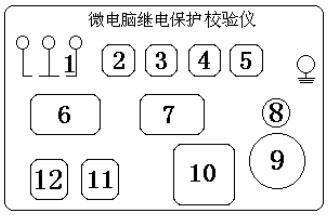

四、面板说明：
1、 ACA（100A、20A）输出接线柱
2、 DCA（5A、200mA）输出接线柱，红色为“+” 、黑色为“-”
3、ACV输出接线柱
4、DCV输出接线柱，红色为“+” 、黑色为“-”
5、 不带电接点端
6、 LCD液晶显示器
7、打印机
8、DCA200mA、DCA5A电流调节，旋钮顺时针方向旋转，电流由小至大
9、调节交流电流、交流电压、直流电压旋钮，顺时针方向旋转，输出由小至大
10、功能操作键盘
11、电源开关
