高压开关机械特性测试仪

断路器特性测试仪，是一种全新设计的检测高压断路器机械动特性的专用仪器，该仪器采用高科技技术，集计算机、打印机、测量接口电路、操作电源等于一体，是高压断路器检测的新

注：: 关于产品购买、技术维护等服务，欢迎致电! 021-36211699

产品简介
产品实图
附件
证书
方案
故障处理
资料下载

产品简介

断路器特性测试仪，是一种全新设计的检测高压断路器机械动特性的专用仪器，该仪器采用高科技技术，集计算机、打印机、测量接口电路、操作电源等于一体，是高压断路器检测的新专用仪器，该测试仪器上配置了两种适用于不同距离、精度测试的位移传感器，由仪器自动识别系统对选用的传感器进行识别，完成对少油、多油、六氟化硫、真空高压断路器的测距、测速、在仪器的设计上，只需一次合{分}动作即能将六个断口的全部数据采样记录下来，用单键操作显示测量结果，并能打印记录测量数据，打印六个断口的电流波形图及一个断口的动触头时间一程特性曲线图，仪器在设计上严格依照国标“G B 1 9 8 4 -9”和“G B 3 3 0 9 -9”中的定义进行数据处理。

仪器功能与特点
1、测试功能
（1）合（分）闸先后顺序       同时测一至六个断口
（2）三相不同期同时测一至六个断口          m s
（3）同相不同期同时测三组六个断口          m s
（4）合（分）闸时间同时测一至六个断口          m s
（5）合（分）闸弹跳时间       同时测一至六个断口          m s
（6）刚合（分）闸速度测一个断口                  m/s
（7）合（分）闸最大的速度     测一个断口                  m/s
（8）合（分）闸平均速度测一个断口                  m/s
（9）动触头行程同时测一至六个断口          mm
（10）动触头超行程（接触行程）同时测一至六个断口         mm
（11）合分时间（金属短接时间） m s
（12）无流时间（自动重合闸无电流间隔时间）                m s
2、仪器主要性能及特点
（1）仪器采用了高稳定器件。浮空地，大面积地，数字滤波等抗于扰技术
（2）仪器配置了两种位移传感器，适用于对不同量距离、速度、精度要求的高压断路器进行检测，在不同的传感器插入后，仪器将自动辨别，仪器对高压断路器合（分）闸操作、重合闸操作能自动识别，对操作后的各种数据全部自动采集，测量计算过程由微处理机动完成。
（3）仪器对高压断路器在测量中接线错误，以及操作中的错误指令和不成功操作，具有自动识别能力及较强的自我保护功能。
（4）仪器对合（分）闸先后顺序及各断口的实际合（分）闸时间均于以显示，对检修、调试高于断路器的三相不同期、同相不同期提供了依据，对有关时间量的数据，以0.1毫秒的数据自动不予显示输出
（5）仪器对动触头的行程、超行程的测量，只要在高压断路器任意一相的断口上安装传感器，即能同时将三相各断口的行程、超行程数据测量计算出来，仪器对速度的测量精度为1%秒米。
（6）电源箱提供了0--300伏交直流操作电源对高压断路器直接进行操作，适用于电磁、液压、弹簧储能等交直流控制的操作机构。
（7）仪器体积小、重量轻、操作简单、便于携带，特别适用于野外流动检测及变电站现场检修测试，是高压断路器生产、检验、检修、调试的必备工具。

仪器技术指标
（1）综合技术指标
仪器外接操作电源电压交直流0 v----300v
输出操作机构电压交直流0V----300v
同时可测量断口数一至六个
主机至测量精度与误差传感器距离机械型传感器10米
真空型传感器5米
工作电源交流220V50HZ士10%
工作环温 -0摄氏度-----40摄氏度
功耗大于55w
重量主机5Kg
（2）测量精度与误差

时间	0—999.9ms	0.1ms	±0.1ms	时间
直线距离	0—40mm	0.5mm	±0.5mm	直线距离
速度	2.5m/s	0.01m/s	±0.01m/s	速度
时间	0—999.9ms	0.1ms	±0.1ms	时间
直线距离	0—40mm	0.5mm	±0.5mm	直线距离
速度	2.5m/s	0.01m/s	±0.01m/s	速度
时间	0—999.9ms	0.1ms	±0.1ms	时间

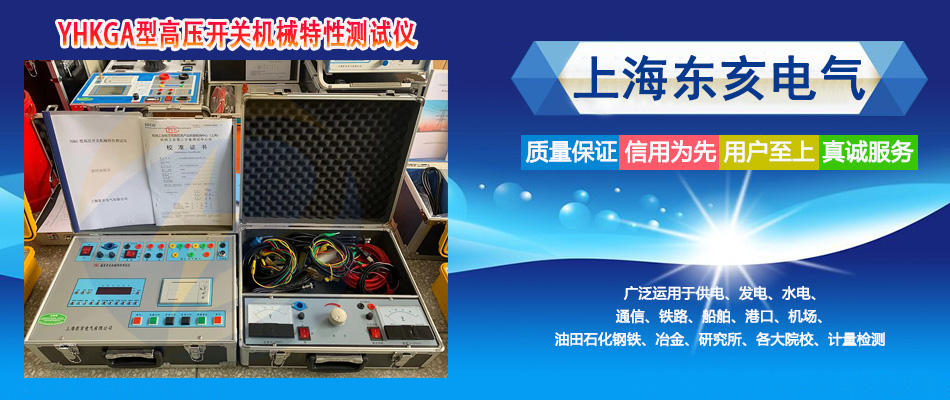

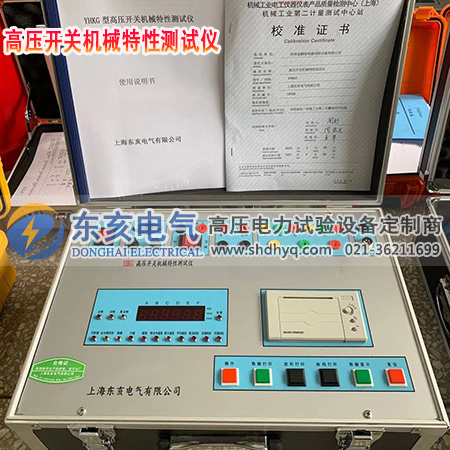

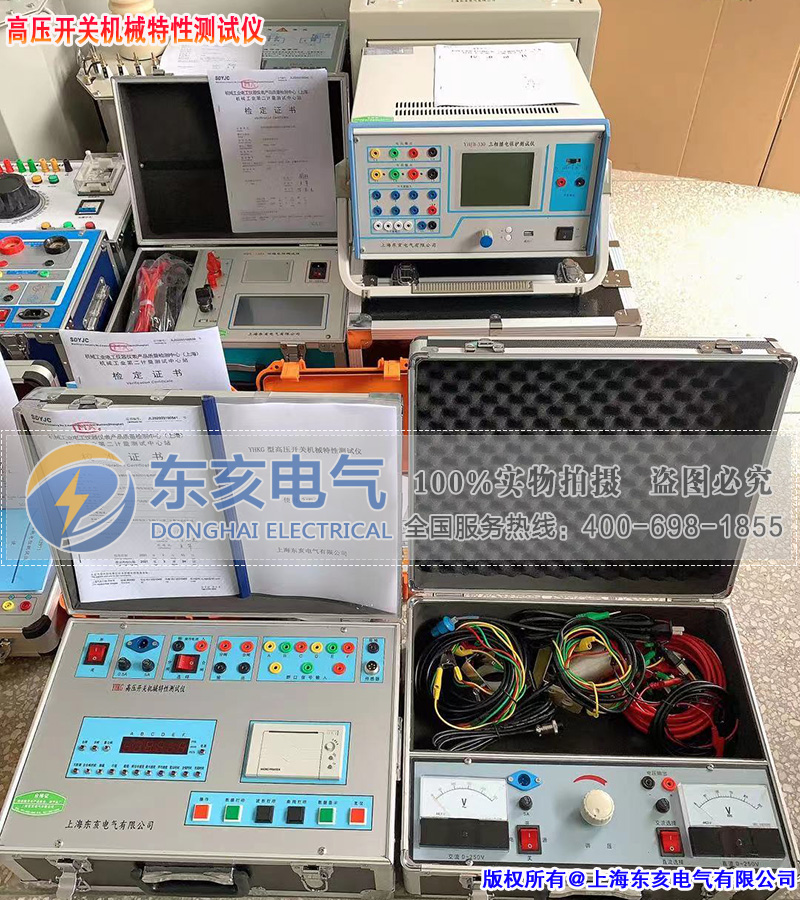

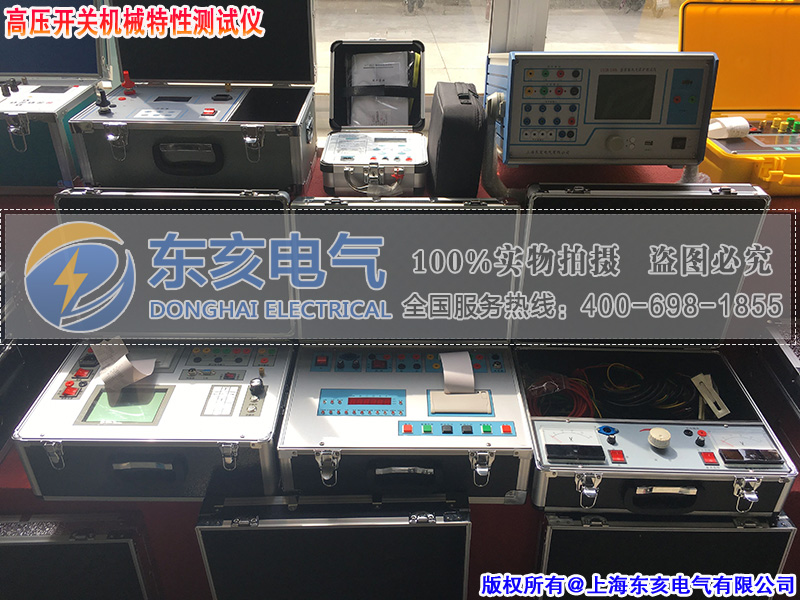

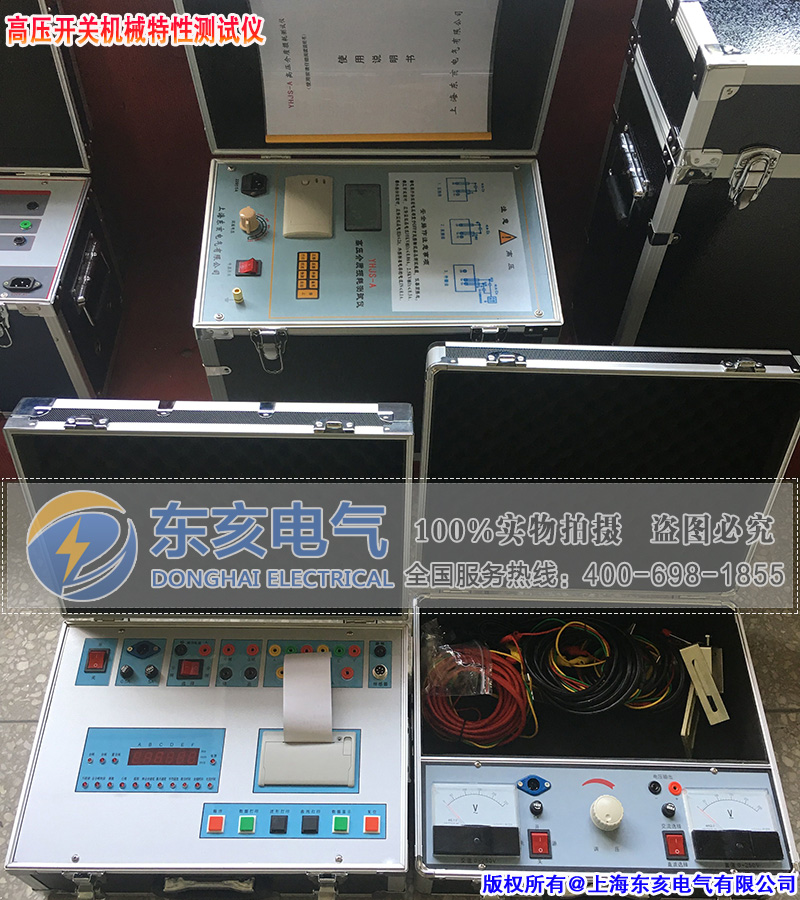

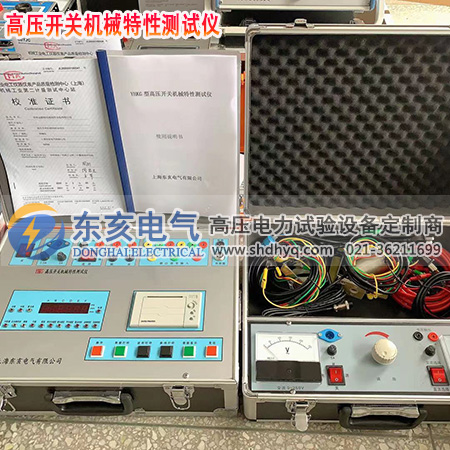

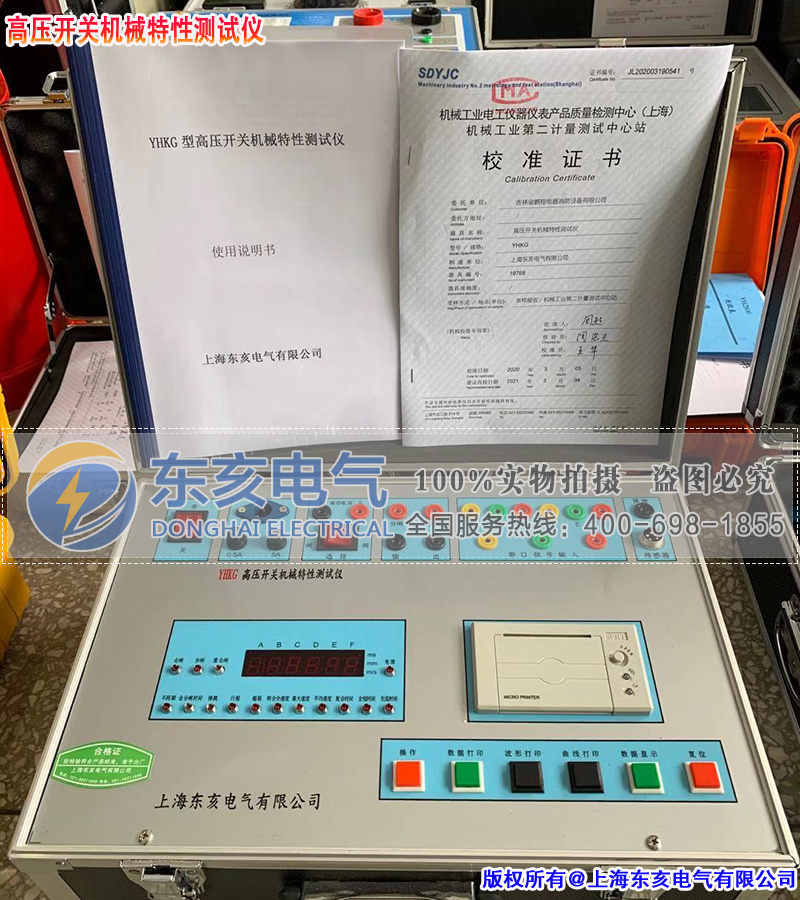

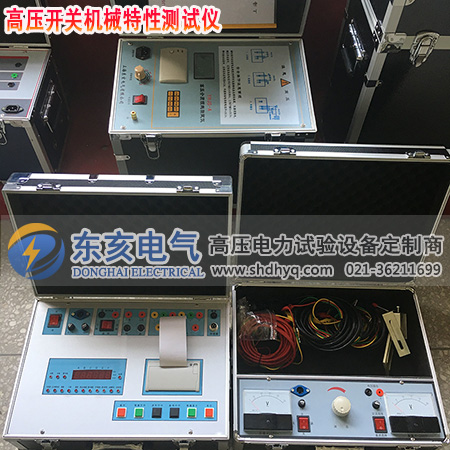

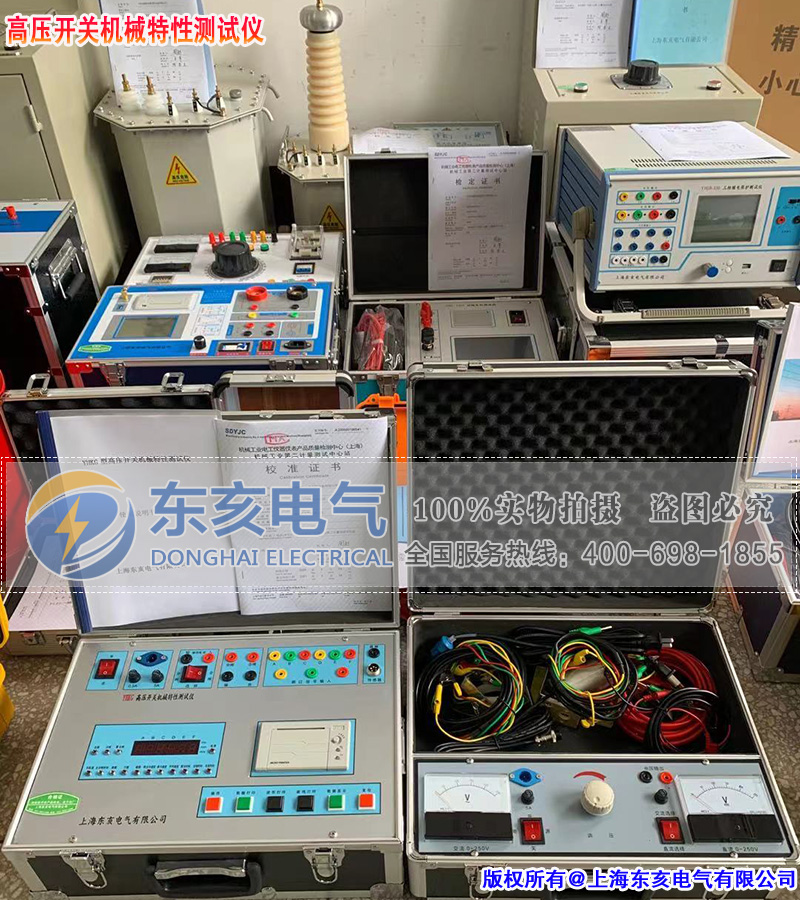

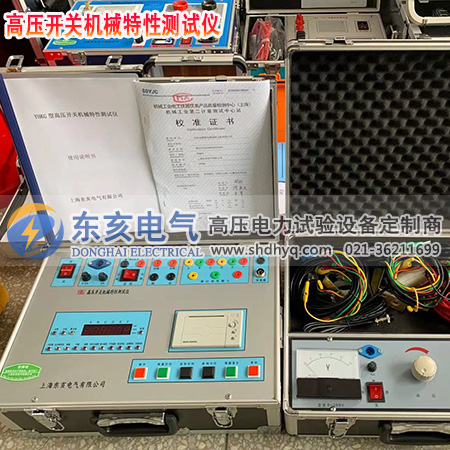

产品实图

产品附件

仪器附件清单
1、测试仪主机 1台
2、速度。距离位移传感器一套
3、滑标安装尼龙件 2根
4、仪器断口测量线 1套
5、仪器保险管1、5A、5A 各2根
6、打印纸 1卷、
7、多功能位移传感器支架 1套
10KV 、35KV真空中10KV、35KV、110KV、220KV少池等
8、使用说明书 1本
9、产品合格证 1个
