本仪器对高压输电线路直流电阻测试，抗干扰主要采用离散傅里叶展开技术，即谐波分析（FFT）及数字滤波工作机制实现了高压线路直流电阻参数测量，本仪器通过数字滤波电路保证在交流信号与直流信号叠加情况下分离出直流分量。输电线路测试的现场特点就是电磁干扰电压大，仪器可保证在交流干扰电压信号与直流电压测试信号之比为50:1的条件下仍可将直流信号准确分离测试，以获取最大可能的测量精度。

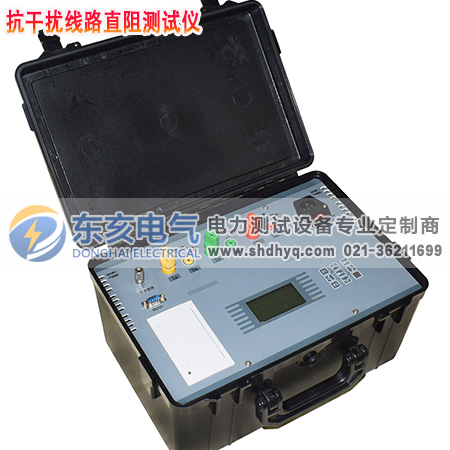

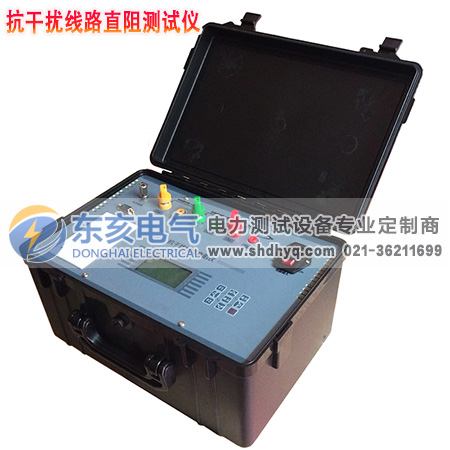

3 YHXZ线缆直阻测试仪（抗干性）功能特点
3.1 仪器主机采用高强度、高绝缘、耐磨硬塑密封箱，具有外形美观，坚固耐用，防震性能好，绝缘等级高，方便现场搬运等特点；
3.2 仪器内置交流干扰抑制器具有极高的抗干扰能力，可抵御输电线路工频干扰电流达30A以上，相间电磁感应电压达100V以上。
3.2 测试具有手动、自动两种模式可选择，测试完成后可将线电阻自动计算每相电阻，并将平均电阻折算到额定温度（20℃）下，便于与标准值比对以校核线路对称性，为线路距离故障查找提供准确数据，为验证线路工频参数的准确性提供佐证。
3.3 仪器主机内置32位高速处理器，具有强大的数据处理能力。
3.4 全中文简体液晶显示，内置高速热敏打印机能即时打印出所有测量数据。
3.5 仪器内部安装避雷装置及保护电路，具备完善的防雷击、抗干扰等措施。
※仪器功能可能会因为内部器件或内置程序版本的不同而有差异，本说明书可能无法完整表述更新信息。
4 YHXZ线缆直阻测试仪（抗干性）技术指标
4.1 测试最大电流及开路电压：最大可达到10A/25V。
4.2 测量方式及电流输出：
自动--程序根据被测试品电阻自动加载最大测试电流。
手动--选档0.5A、1A、2A、4A、6A、8A、10A。
4.3 仪器抵抗电磁感应电压能力：
仪器选择“有干扰”测量方式时，测试端可抵御被测线路上的工频电磁感应电压范围5~100V。
4.4 电阻测试范围及准确度：
4.5 工作环境：温度-20～50℃ 湿度≤90%RH
4.6 储存环境：温度-30～60℃ 湿度≤95%RH
4.7 工作电源：220V±10%、 50Hz
4.8 外形尺寸：380×280×210 mm
4.9 重 量： 12kg
