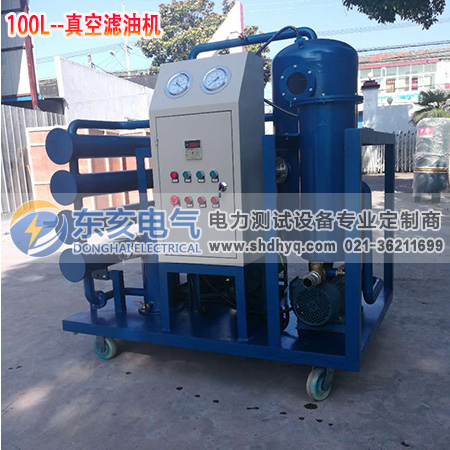

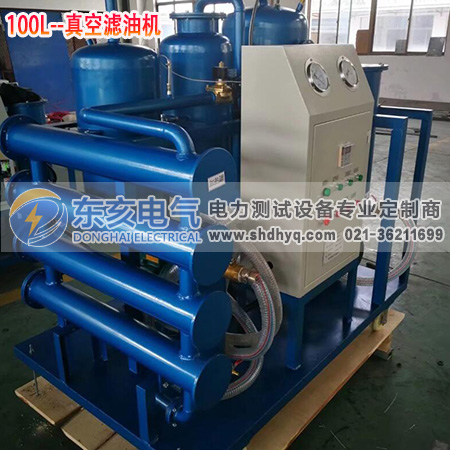

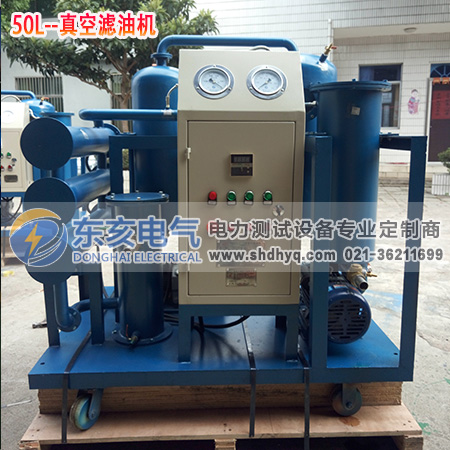

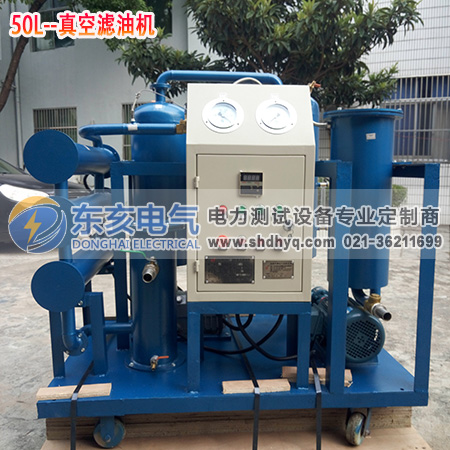

产品实图
附件
证书
方案
故障处理
资料下载

产品简介

为适应电力维修部门现场检修各类高低压带油设备的需要，我们参照日本加藤公司以及欧美发达国家的技术，严格执行国家标准以DL/T521-93真空净化滤油机使用导则为指导，设计具有体积小，比例重量轻、移动方便、噪声低、连续工作时间长、性能稳定、操作方便等特点，是各种电厂、电站、变电所、电器制造厂、工矿企业过滤变压器油、透平油、机油、液压油等油液中的水分、气体和杂志的理想设备。

1、本机可用于各类油浸变压器、油浸电流、电压互感器及少油继电器，进行现场滤油以及补油。
2、本机可用于对上述设备进行现场热油循环干燥，尤其是对油浸电流、电压互感器以及少油断路器的热油循环干燥更为有效。
3、本机可用于对密封油浸设备进行现场真空注油和补油以及设备抽真空。
4、本机还可以用于对轻度变质的变压器油进行再生净化，使其性能达到合格油标准。
→ 由真空泵和罗茨泵组成高真空系统抽速更大、系统真空度更高，脱水、脱气效率更高、更彻底；同时对变压器抽高真空而无须另备真空抽气机组。
→ 采用高性能油泵，确保在较高的工作真空条件下的抽油能力。
→ 三级渐密式过滤系统，进口滤材（HPM）滤芯，精度高、寿命长，无需频繁更换，彻底滤除油中微粒杂质、游离碳。
→ 三维复式立体闪蒸，快速脱除油中水分和气体。
→ 低温油处理技术能彻底去除油中的微水，保证油品耐压值达标。
→ 采用本公司自研的红外线自动控制器，控制电磁阀自启闭、油泵自动启停，使真空罐内油位自动处于相对平衡状态。
→ 通过红外液位控制器对液位信号的检测分析联锁控制加热装置，防止加热装置任何原因造成的干烧。
→ 均衡加热系统保证油品受热均匀、升温速度快，而又不会造成油品局部碳化。
→ 模糊式区域加热控制，可根据设定温度自动控制加热系统运行，加热临界点无紊动，加热更稳定、更均衡。
→ 数显式智能温度控制仪，可对加热温度设定上、下限，控制稳定，温度显示更直观。测温探头直接检测油温，测温灵敏、准确，无滞后现象。
→ 加热功率较大的设备采用多级梯次加热、多温控仪独立控制，能根据设定及适时油温自动控制加热功率投入，油温较低时全功率快速加热、油温达到预设温度时能自动以低功率运行保持油温，使设备更节能，同时避免油温过热而炭化。
→ 内置循环系统，可在设备内部进行循环净化，合格后送出设备。
→ 整机设有超压、过流、过载及防干烧等保护措施，可在线无人值守运行。

油处理后基本技术指标

残余水分	≤5PPM		残余气量	≤0.1%		机械杂质	无
过滤精度	≤1～5μm		击穿电压	≥70KV		油清洁度	≤NAS6

工作原理

真空净油机是根据水和油的沸点不同设计而成的，它由真空加热罐、精滤器、冷凝器、粗滤器、水箱、真空泵、排油泵以及电气控制柜组成。真空泵将真空罐里面的空气抽出形成真空，外界油液在大气压的作用下，油液经过入口管道进粗滤器消除较大的颗粒，然后进入加热管内，经过加热到40~75℃的油通过自动油漂阀，此阀是自动控制进入真空管内的油量进出平衡。经过加热后的油液通过喷翼飞快旋转，将油分离成半雾状，油中的水分急速蒸发成水蒸气并且连续被真空泵吸入冷凝器内，经过冷凝器内的水蒸气经过冷却后再返还成液态水放出。在真空加热罐内的油液，被排油泵排入精滤器通过滤芯将微粒杂质过滤出来，从而完成真空滤油机迅速去除油中的杂质、水分、气体的全过程，使得洁净的油从出油口排出机外。

选型参数表

项目名称	单位	YHLYJ系类-50	YHLYJ系类-80	YHLYJ系类-100	YHLYJ系类-150	YHLYJ系类-200	YHLYJ系类-300
净油流量	L/H	3000	4800	6000	9000	12000	18000
工作真空度	Mpa	-0.06 ～ -0.099
工作压力	Mpa	≤0.4
可控温度	℃	常温～100
电源		3PH 50HZ 380V（或根据现场条件确定）
加热功率	KW	36	48	60	72	84	120
总功率	KW	39	51	64	89	90	130
进出口径	mm	32	32	40	50	50	65
设备重量	Kg	500	580	750	800	900	1300
