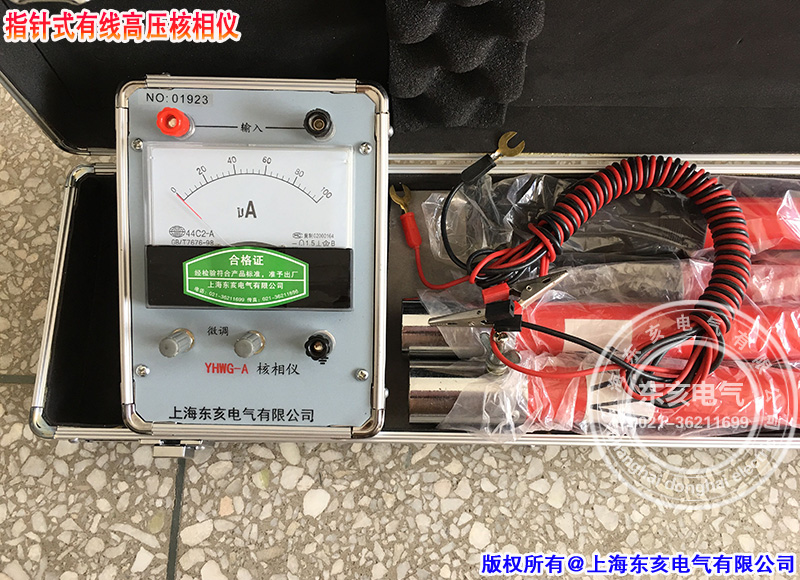

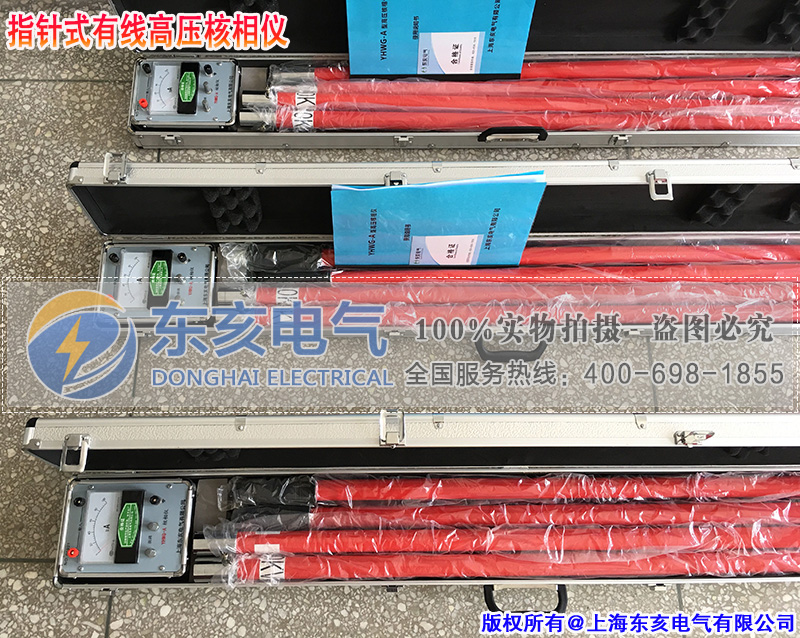

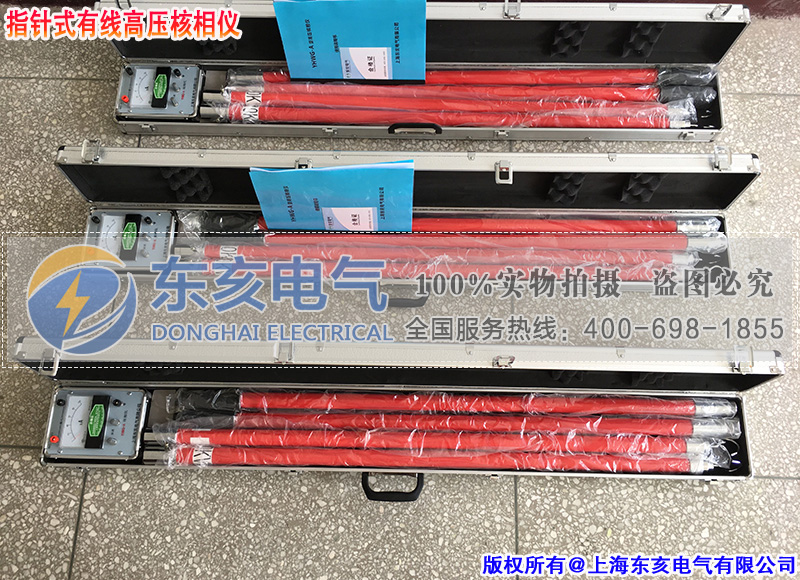

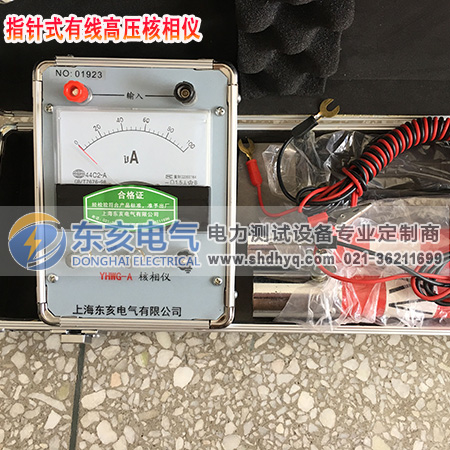

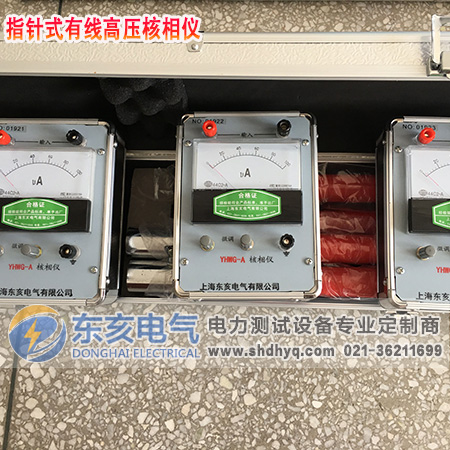

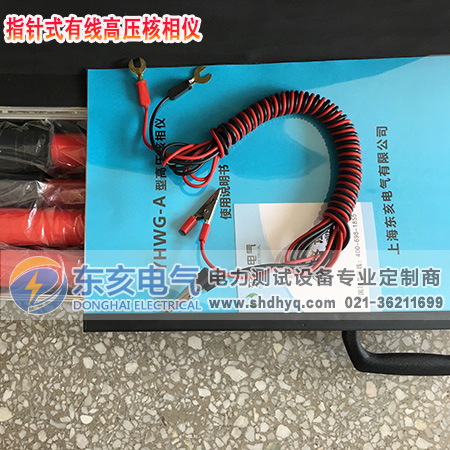

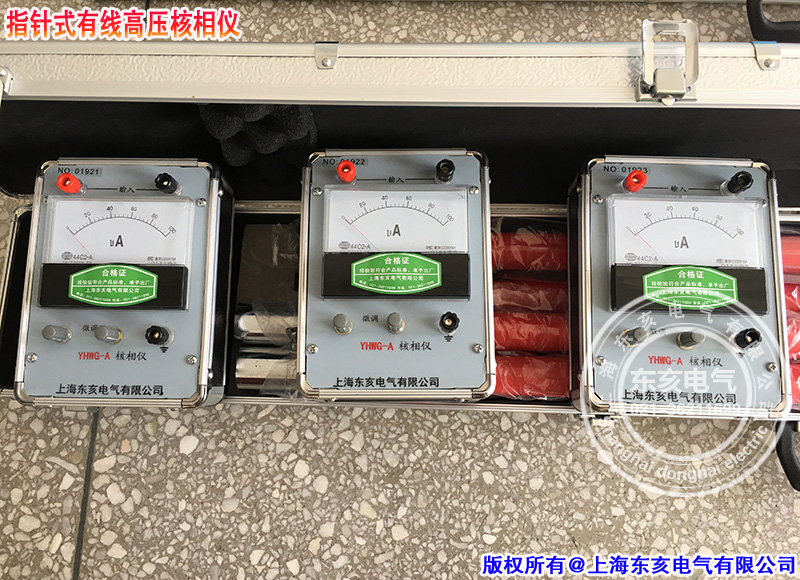

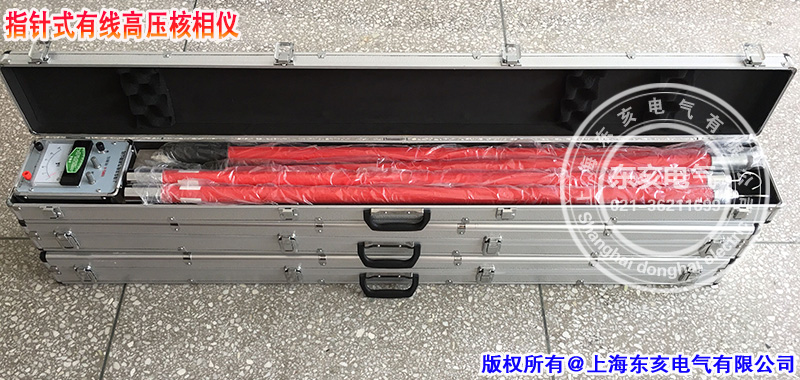

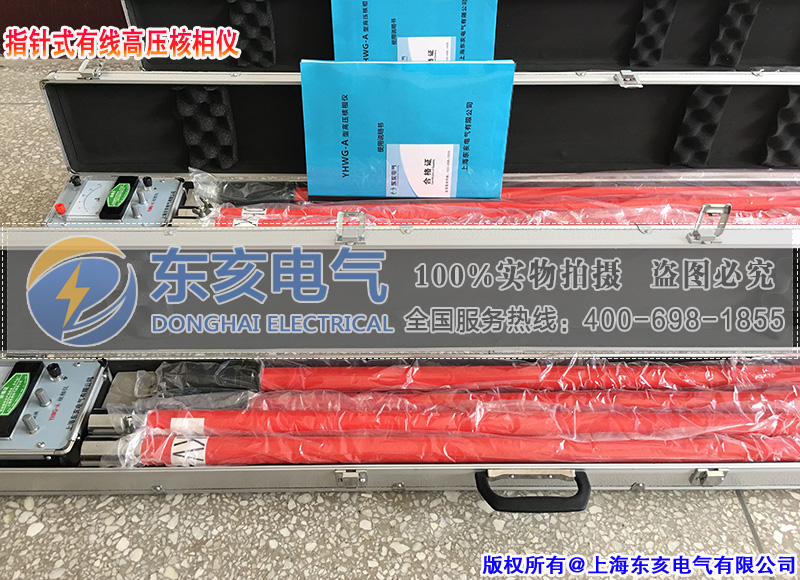

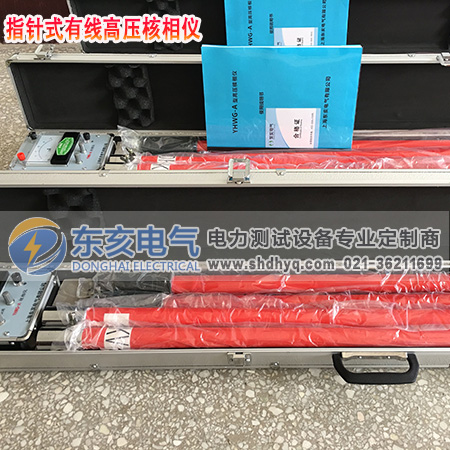

图一中,RA=RA′为固定电阻核相棒。固定电阻Ra=Ra′可调电阻r与r′和微安表Ig组装成一只核相表。根据广义交流电桥原理。当UA=UA′时,调节r和r′可使电桥平衡,即Xg=0,此时,被测两端电端电压幅度值和电位相同。如果两端电压电位相同,而幅值不完全相等,调节r和r′仍能使电桥平衡。只有当两端相位不相同时,调节r和r′不能使电桥平衡即Ig=0。此时,被测两端电压不是相同位。
试品 |
标 称 |
实 测 |
误差 |
标称 |
实测 |
误差 |
|
10 |
A |
900 |
865 |
-5 |
100 |
100 |
0 |
A′ |
900 |
865 |
-3.8 |
100 |
100 |
0 |
|
35 |
A |
1100 |
1080.3 |
-1.7 |
357 |
380 |
6.4 |
A′ |
1100 |
1080.3 |
-1.7 |
357 |
380 |
6.4 |
|
110 |
A |
1100 |
1150 |
4.5 |
660 |
740 |
12 |
A′ |
1100 |
1150 |
4.5 |
660 |
740 |
12 |
2、单根核相棒工频耐压试验结果见表2。
表2
试品额定电压( kV) |
试验电压 |
持续时间 |
结果 |
10 |
50 |
5 |
良好 |
35 |
105 |
5 |
良好 |
110 |
300 |
5 |
良好 |
3、单根核相棒、电抗元件发热试验结果见表3。
表3
试 品 |
试 验 |
测 量 |
元 件 |
最大电流下持续5分钟元件的温升 ℃ |
10 |
1.0u线=10 |
87 |
674 |
4.5 |
2.0u线=20 |
190 |
|||
35 |
1.0u线=35 |
93 |
443 |
5.5 |
2.0u线=70 |
184 |
|||
110 |
1.0u相=63.5 |
72 |
443 |
5 |
2.0u相=127 |
138 |
4、核相仪整体试验
测试结果见表4。
表4
试品 |
两端试验电压( kV) |
A - A′ |
A - B′ |
A - C′ |
||||||||||
T1 |
T2 |
0° |
1 0° |
20° |
30° |
0° |
120°+10 |
120°+20 |
120°+30 |
0° |
-120°+10 |
-120°+20 |
-120°+30 |
|
10 |
10 |
10 |
0 |
10 |
22 |
30 |
46.5 |
89 |
89 |
92 |
46.5 |
73 |
69 |
62.5 |
35 |
35 |
35 |
0 |
12 |
19 |
26 |
40 |
73 |
79 |
80 |
40 |
65 |
60 |
55 |
110 |
50 |
50 |
0 |
6 |
8 |
12 |
37 |
44 |
44 |
44 |
37 |
30 |
35 |
32 |
5、高压有线核相仪现场实测
根据上海供电局现场实测10kV、35kV和110kV系统的核相结果见表5。
表5
系统电压 |
核 相 表 读 数 (uA) |
||
A—A′ |
A — B′ |
A — C′ |
|
B—B′ |
B — C′ |
B — A′ |
|
C—C′ |
C — B′ |
C — A′ |
|
10 |
1~2 |
42~48 |
42~48 |
35 |
1~2 |
46~48 |
46~48 |
110 |
0~1 |
53 |
53 |
