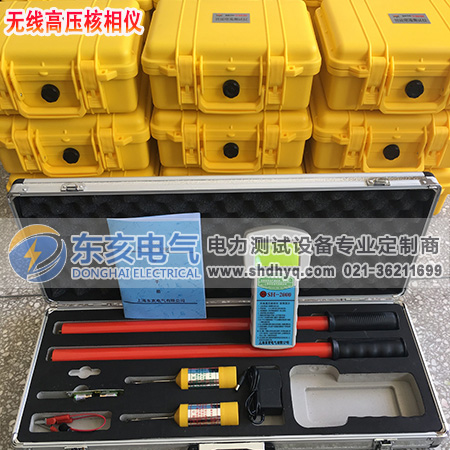

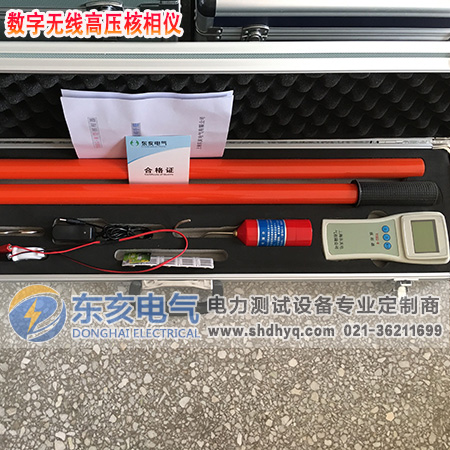

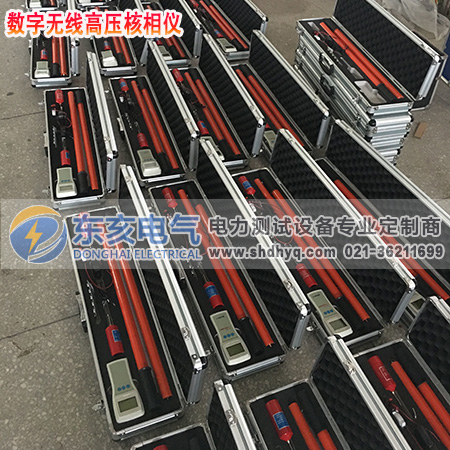

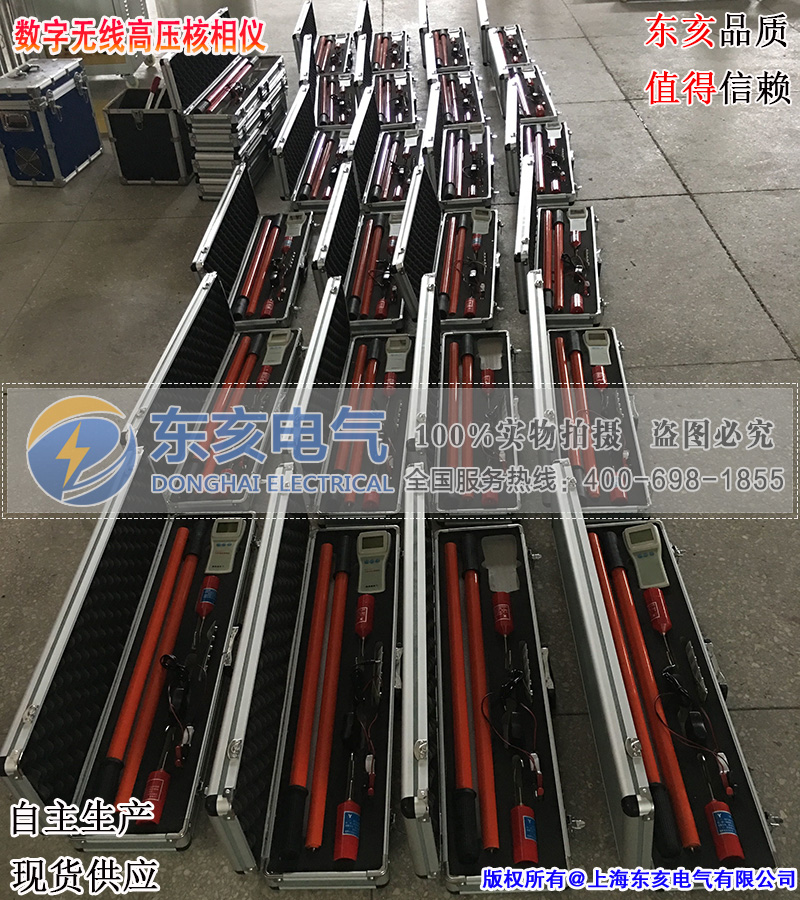

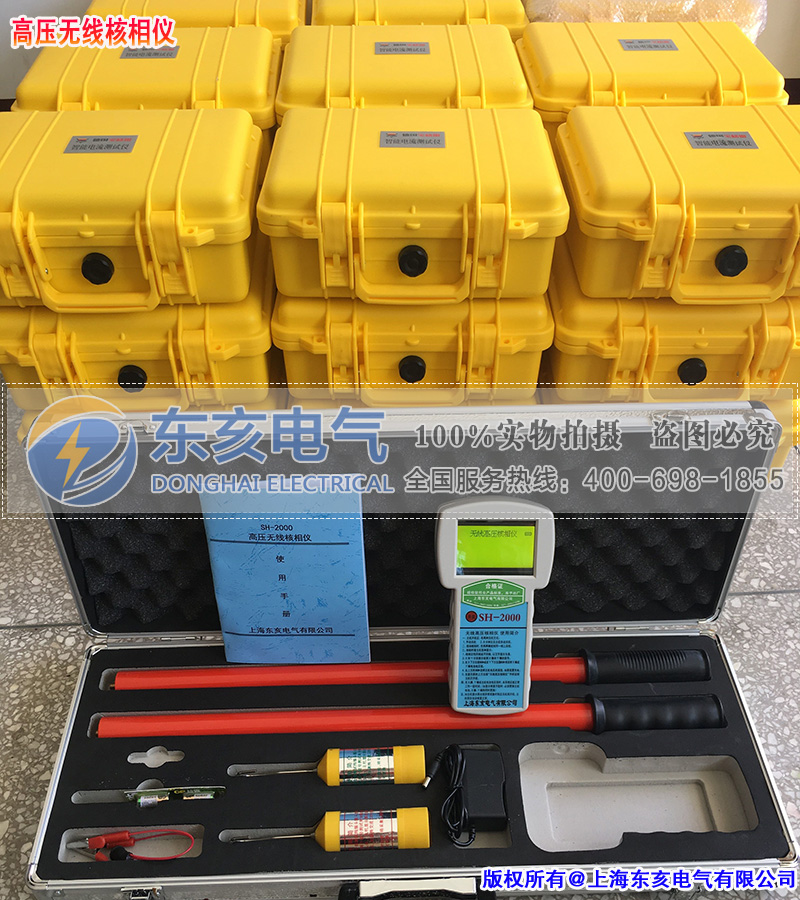

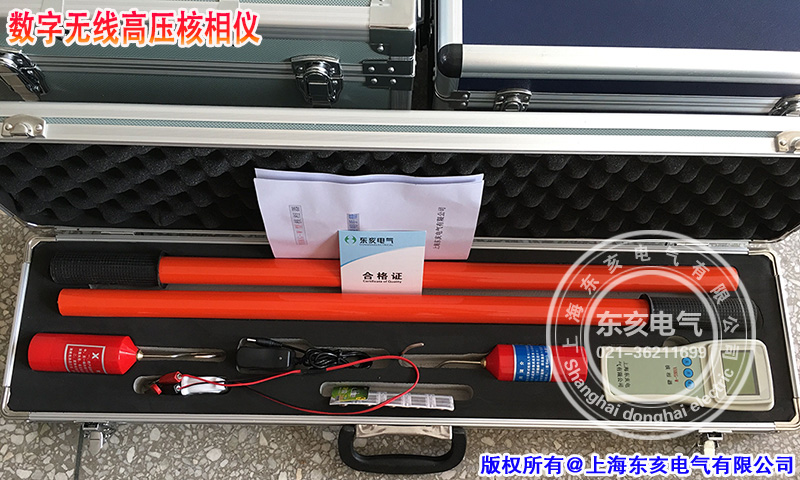

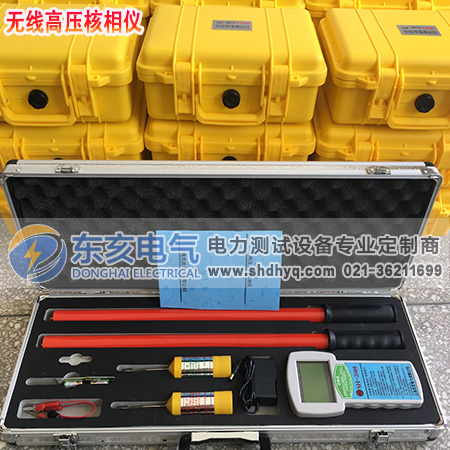

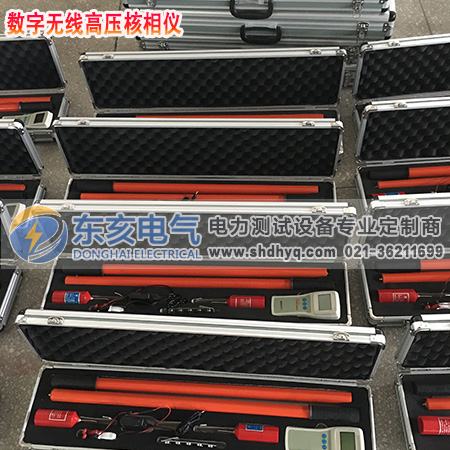

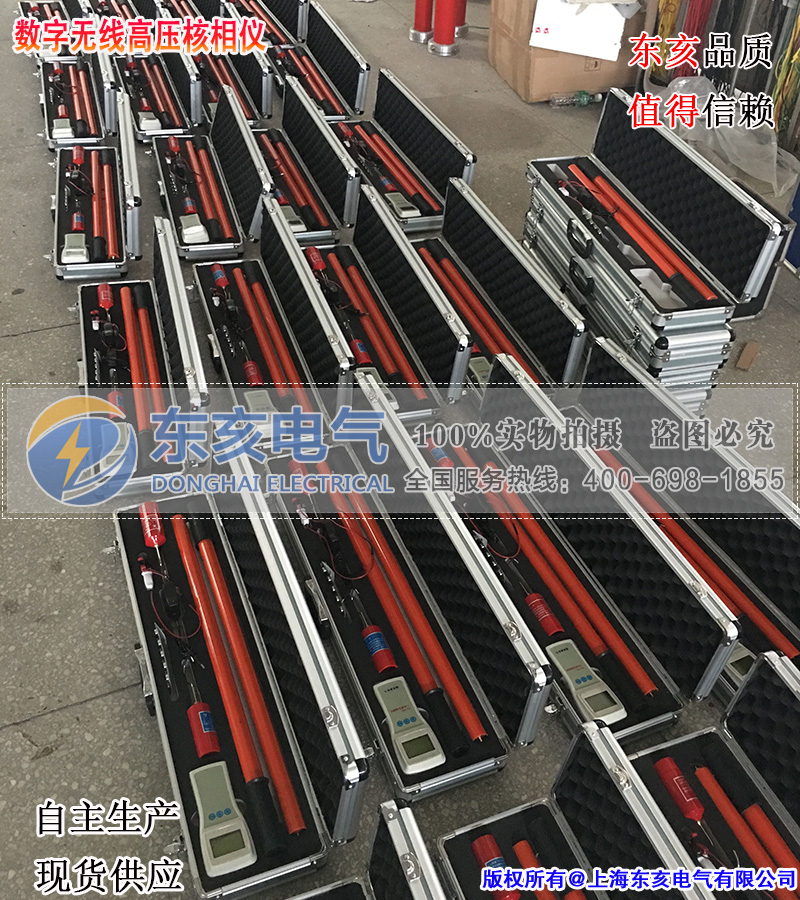

YHWG-W无线高压核相仪，应用于电力线路、变电所的相位校验和相序校验，具有核相、测相序、验电等功能具备很强的抗干扰性，符合（ EMC ）标准要求，适应各种电磁场干扰场合。将被测高电压相位信号由采集器取出，经过处理后直接发射出去。由核相仪接收并进行相位比较，对核相后的结果定性。因本产品是无线传输，真正达到安全可靠、快速准确，适应各种核相场合。
无线高低压核相仪，又名“核相仪、核相器、高压核相仪、无线高压核相仪、无线核相仪、无线高低压语音核相仪、高压核相器、无线核相器、高压无线核相器、高压数显语音核相器、无线高压智能核相仪”等等。
1、现场测试时，操作人员应按电力部门高压测试安全距离标准进行操作。
2、所测试绝缘杆电压等级为 ≤ 220KV 。
3、主机如果显示电池欠压应及时充电充电时长为6-8小时，在长时间不使用，应取出采集器电池，主机应每间隔60天充电一次，每次充电时长为6-8小时。
①准确度：同相误差≤15°，不同相误差≤15°
②采样速率 3 次 / 秒
③X和Y采集器电源电压为7.5V ±1.5V
④X和Y采集器工作电流≤4mA
⑤主机和 X、Y采集器的视距传输距离为X、Y≥100m
⑥工作环境：-35°┉ +50° 湿度：≤95%RH
⑦储存环境：-40°┉ +55° 湿度：≤95%RH
⑧本产品主机所测电压等级为 0.38KV┉220KV
◆ 可检测电压范围分别为：10KV、35KV、110KV、200KV、500KV
◆ 无线传输距离：≥150米
◆ 同相定义：A级标准
注：《规程》规定相角差≤30°报同相为A级，相角差≤60°报同相为B级）
◆ 使用环境：-35℃~60℃；相对湿度：≤85%
◆ 工作频率：45~60Hz
◆ 工作电源：9V干电池（常规使用可用半年以上）
◆ 重 量：4.5kg
①先将 X和Y采集器分别挂到同一高压线路上，主机显示屏应显示X、Y同相。
②在高压线核相时应分别将X和Y采集器按以下方法排列进行核相：AA′同相000°左右，AB′不同相 120°左右，BB′ 同相000°左右， BC′不同相120°左右，CC′同相000°左右。
③如果要得到精确数值，应将其中一采集器放到高压线一采集点上不动，再将另一采集器围绕高压线另一采集点前后左右移动，以找出最精确的相位角度。
④在核相时，如 AA′、AB′、BB′. BC′、CC′的测试数据均为显示不同相，这是由于所测的两组供电线路接线组别不同，可能会出现30或60°的相位差。下面介绍出现这种情况时的测量标准（以30°相位差为例）：测试方法与①和②相同，所测结果以应为：AA ' 不同相30°、AB'不同相120°BB'不同相30° BC'不同相120°、CC ' 不同相30°(注：120°和240°只表示正相序或逆相序)
⑤ 在测量≥10KV时，X和Y可直接同时放在导线或绝缘皮上进行核相
⑥在≥66KV核相时，X和Y采集器可以采取接触或非接触方法核相。（如测量110KV和220KV时，将X和Y采集头放在高压电线下方300mm至1000mm处。测量500KV时，将X和Y采集头放在高压电线下方1000mm-2000mm处，测量左右允许偏差300mm）
⑦测相序:假设某条线为A相，将X放在A相上，Y放在另一相上，如显示120°则说明是顺相序，该相应为
“B”，如显示240°则是逆相序，该相应为“C”。
