变压器铁芯接地电流检测仪

YH8100B变压器铁芯接地电流检测仪是专为现场在线测试电力系统中变压器铁芯接地电流、漏电流而精心设计制造的，由主机、电流钳、监控软件、通讯线等组成。电力变压器是电力系统

注：: 关于产品购买、技术维护等服务，欢迎致电! 021-36211699

产品简介

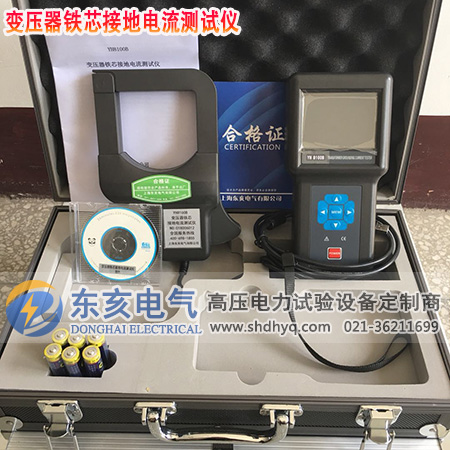

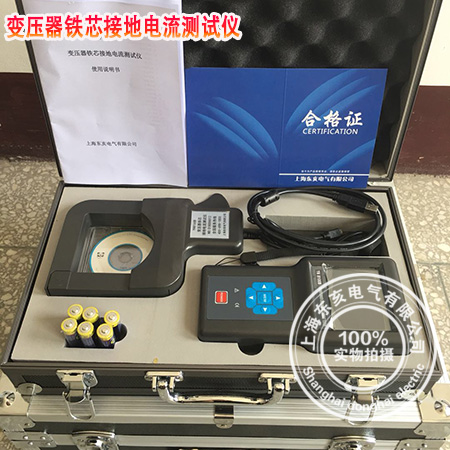

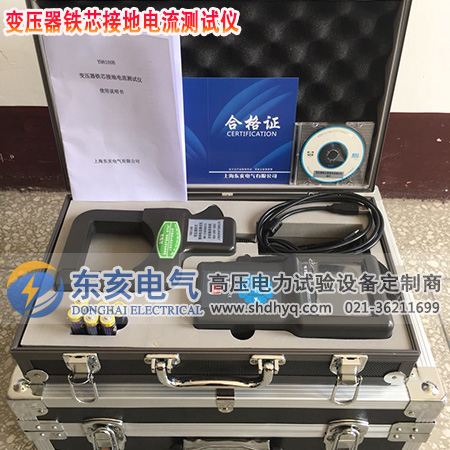

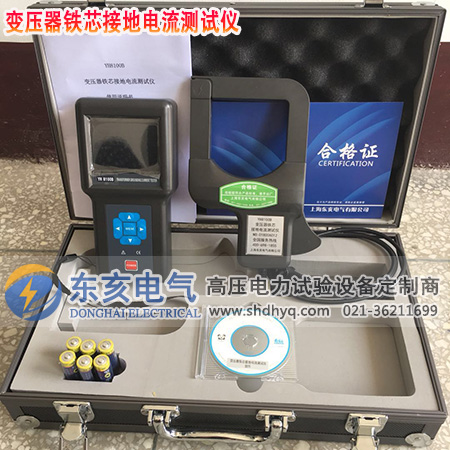

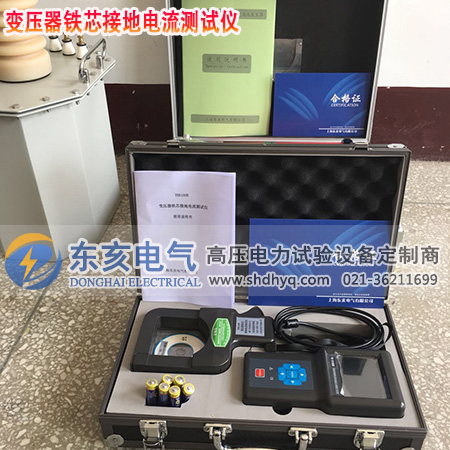

产品实图
附件
证书
方案
故障处理
资料下载

产品简介

YH8100B变压器铁芯接地电流检测仪是专为现场在线测试电力系统中变压器铁芯接地电流、漏电流而精心设计制造的，由主机、电流钳、监控软件、通讯线等组成。电力变压器是电力系统中重要的电气设备，运行中一旦出现故障，将会对电力系统造成严重的后果。正常运行的变压器铁芯是单点接地的，如有两点或两点以上同时接地，则铁芯与大地之间将形成电流回路，最大电流可达几十安培，将会造成铁芯局部过热甚至烧毁。本仪表能尽快发现变压器潜伏性的故障，是保证变压器安全运行和正常维护的主要工具。主要适用于变电站、发电厂作为变压器、电抗器等电气设备的铁芯与夹件的泄漏电流测试。也可用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域线路或设备的电流、漏电流测试。

主机采用高速微处理器，3.5寸彩色触摸液晶屏，智能触摸操作，方便快捷。能实时显示被测电流的大小及波形；运用FFT变换、数字滤波等技术，使测试数据更准确；具有报警临界值设定及报警指示功能；具有日期时钟及设置功能；具有自动关机时间功能；具有设定试品编号功能；具有USB接口，可将存储数据导入电脑，仪表可以存储数据及波形200组。

电流钳选用特殊合金，采用磁性屏蔽技术，外界磁场影响小，抗干扰能力强，确保了常年无间断测量的高精度、高稳定性、高可靠性。其钳口内径为80mm×80mm，可钳φ80mm以下的电缆或接地线，或钳96mm×4mm扁钢地线，便携式钳形设计，不必断开被测线路，非接触测量，安全快速。

监控软件具有在线实时监控与历史查询功能，动态显示，波形指示；具有报警值设置及报警指示；具有历史数据读取、查阅、保存、打印等功能。

仪表结构：

1. 电流钳接口 2. USB数据下载接口
3. 3.5寸彩色液晶触摸屏 4. 主机
5. 上下左右箭头键及MEM控制键 6. POWER键(开关机)
7. 电流钳线圈抽头 8. 电流钳线圈抽头
9. 输出引线屏蔽层 10.音频插头
11.输出引线 12.电流钳
13.扳机(控制钳口张合)
