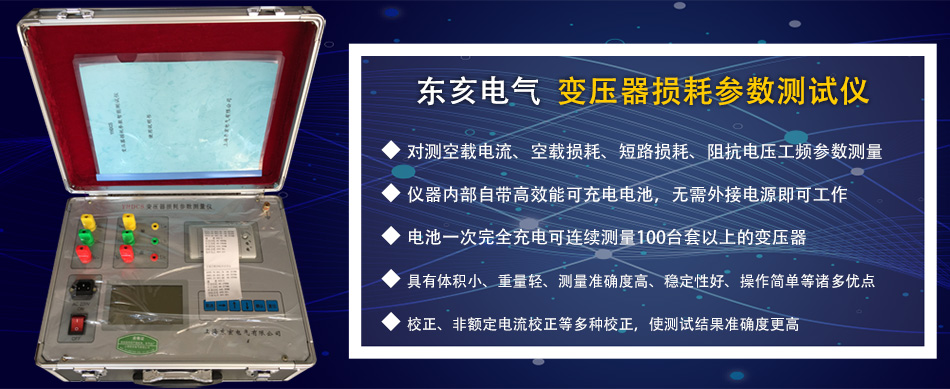

一、概述
YHDCS变压器电参数测试仪，采用数字同步采样技术，准确测量三相用电设备的电压、电流、功率、功率因数等参数的真有效值，具有测量速度快、精度高、使用方便、轻巧美观等特点。专门应用于电力变压器的电量的检测，该仪表可取代于九块同等级指针仪表，是传统电量测试仪表的理想换代产品。
二、功能特点
⒈ 采用240×128点阵液晶显示屏同时显示三相电压、电流、低压侧电压、功率、功率因数等参数。
⒉ 可测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗。
⒊ 线性范围宽、读数重复性好、性能稳定。
⒋ 保证功率因数0.000~1.000的准确测量，尤其适用于低功率因数负载的检测。
⒌ 方便的锁存能保证测量数据的同时性及操作的方便性。
6. 电压回路宽量限：电压最大可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。
7. 大屏幕、高亮度的液晶显示，全汉字菜单及操作提示实现友好的人机对话，触摸按键使操作更简便。
8. 用户可随时将测试的数据通过微型打印机将结果打印出来。
三、技术指标
1、输入特性
电压测量范围：0～750V 宽量限。
电流测量范围：0～80A内部全部自动切换量程。
2、准确度
电压、电流、±0.2%
功率：±0.5%（CosΦ＞0.1），±1.0%（0.02＜CosΦ＜0.1）
3、工作温度：－10℃～+40℃
4、绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。
⑵、工作电源输入端对外壳之间承受工频2kV（有效值），历时1分钟实验。
5、体积：38cm×28cm×15cm
6、重量：3kg

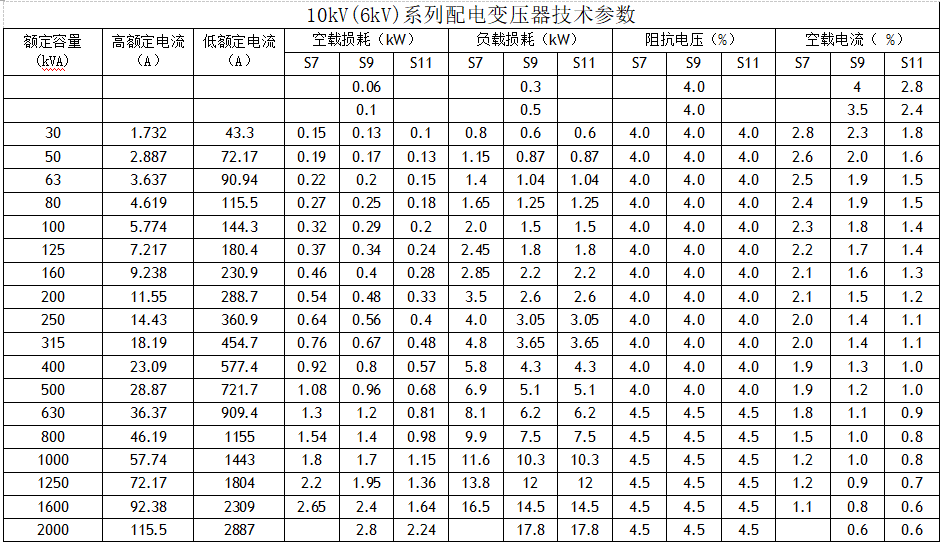

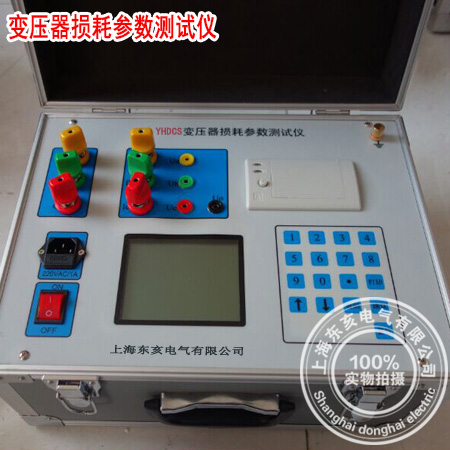

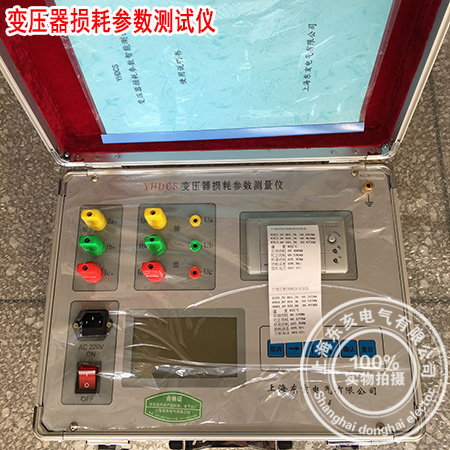

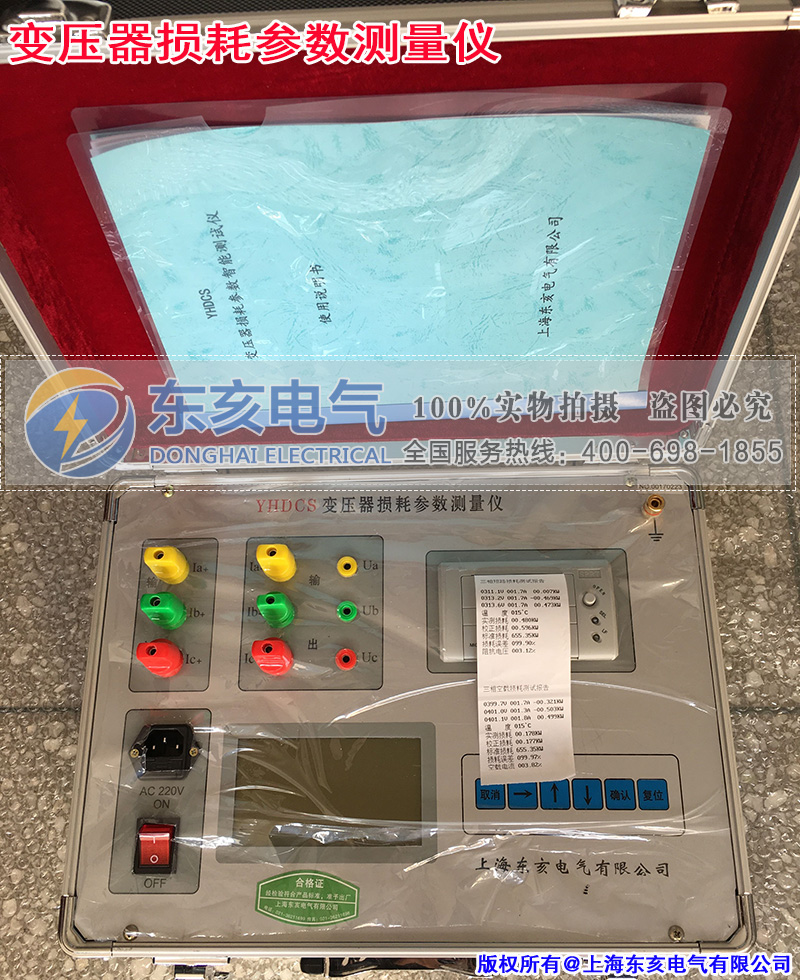

四、结构外观

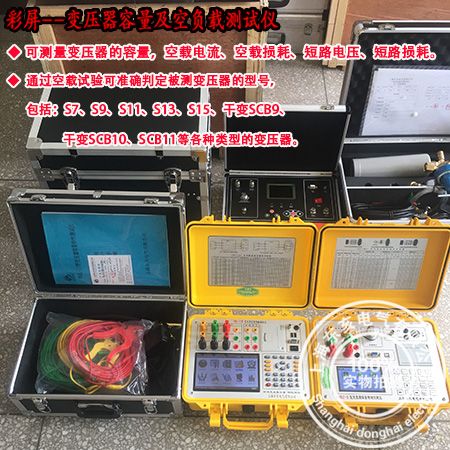

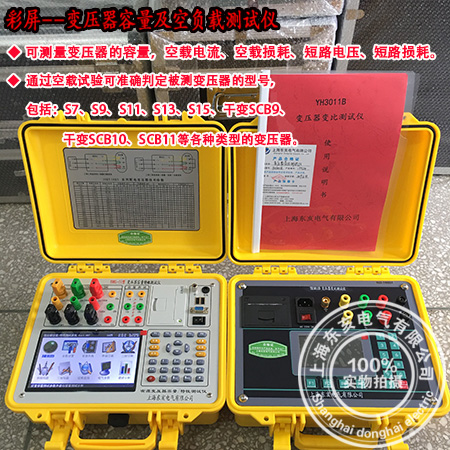

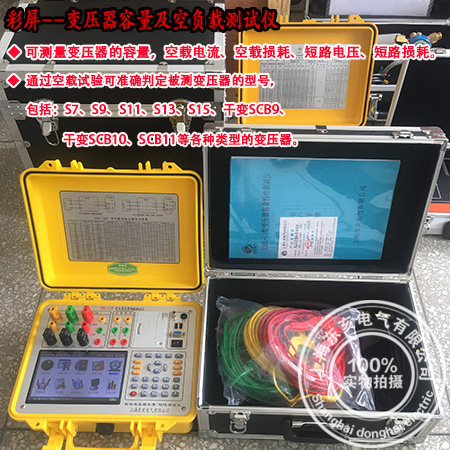

仪器由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分都在主机内部，其外箱采用高强度铝合金机箱，坚固耐用，配件箱用来放置测试导线及工具。

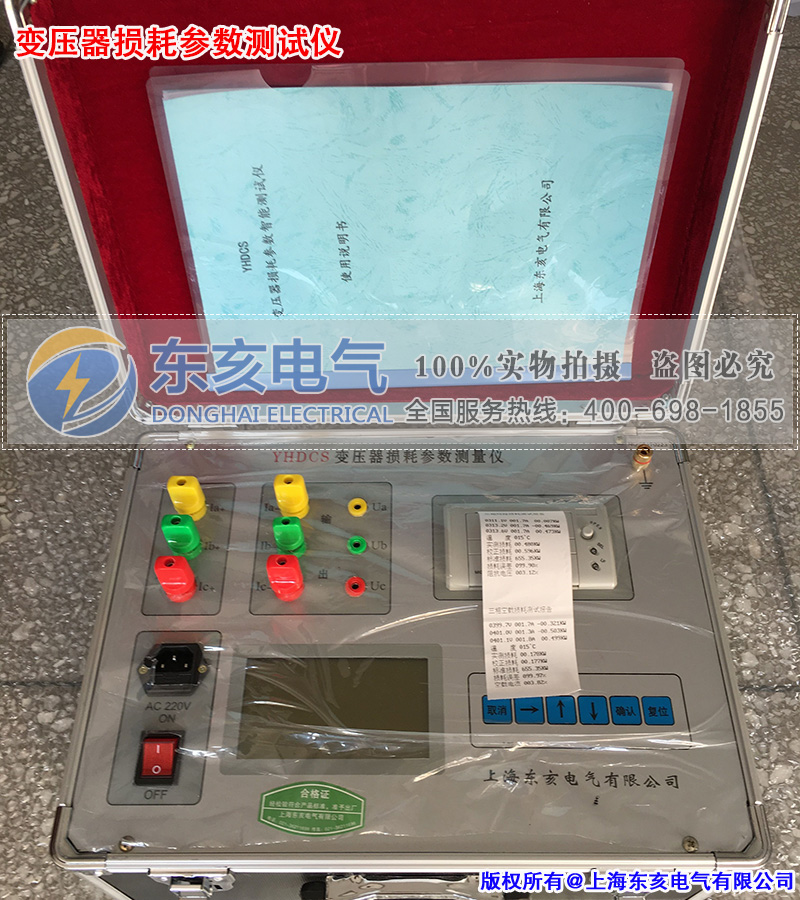

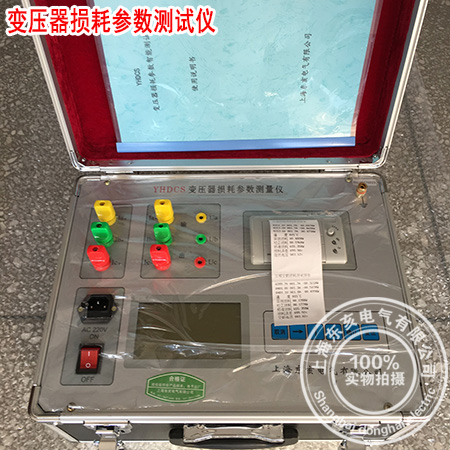

1、面板布置

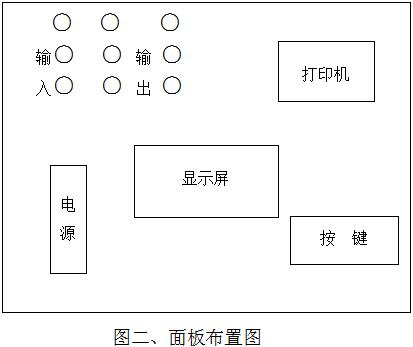

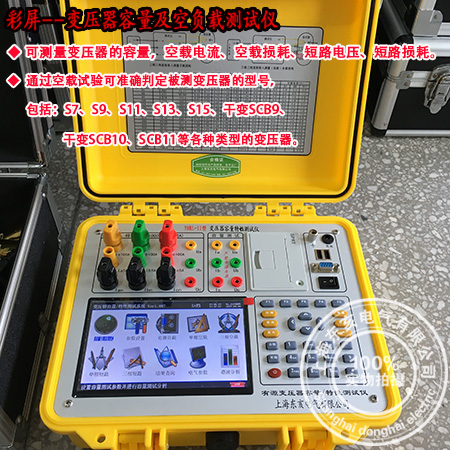

面板布置图（图二）
如图二所示：最左方从上到下依次为特性测试用输入端子ABC.输出端子ABC.接地端子.注意在操作时一定要确保所接的端子正确，否则有可能会影响测试结果甚至损坏仪器；面板右上方为液晶显示屏；液晶下面为打印机.最右边是电源插座和开关下方是操作按键.
2、键盘说明
键盘共有6个键，分别为：取消、→、↑、↓、确认、复位.
各键功能如下：
↑、↓、→键：上下左右键；
Ø 在主界面中用来移动光标，使其指向需要进行的项目功能条（功能条反白显示）。
Ø 上下键在有源测试项目参数设置功能及无源项目的设置屏中用来移动光标，使其指向需要要更改的参数（包括：高额定电压、变压器类型、分接档位、额定电压、额定电流、电压变比、电流变比、当前温度、校正指数等）。
Ø 上下键在系数校准功能中可用来改变测量系数值同时可用来调节当前的日期时间。
Ø 上下键在记录浏览功能屏中用来翻阅记录。
Ø 左右键在有源测试项目参数设置功能屏中用来切换可选的项目，如高额定电压选项包括：10kV、35kV、110 kV可在这些档位中连续切换，选至需要的数值；在无源参数设置屏中当光标指向当前温度选项时，用来切换需要校正到的额定条件的温度数值。
Ø 左右键在系数校准功能中用来移动光标，使其指向需要调节的系选项。
确定键：在主菜单中按下此键即进入当前指向的功能选项。
复位键：返回键，按下此键均直接返回到主菜单；如果在输入参数状态下按
取消键：在输入参数后，按“取消”键后输入的参数有效。
