4、变压器特性综合试验台具有多种保护功能，大大减轻了试验人员的工作量，提高了工作效率。
四、主要技术条件和参数：
1、环境温度：0℃～40℃
2、相对湿度：20%～90%
3、工作电源：（三相四线）380V、50Hz±5Hz
4、输出电压：0 ~600V
5、输出电流：0 ~ 100A
6、最大测量范围：2000kVA/10kV 电力变压器
7、外形尺寸：1800×700×1100（mm）
8、重 量： 155kg
五、试验功能
1、直流电阻试验部分
2、变比组别试验部分
3、空载、负载试验部分
4、工频耐压试验部分
5、三相感应耐压试验部分
六、设备的成套性

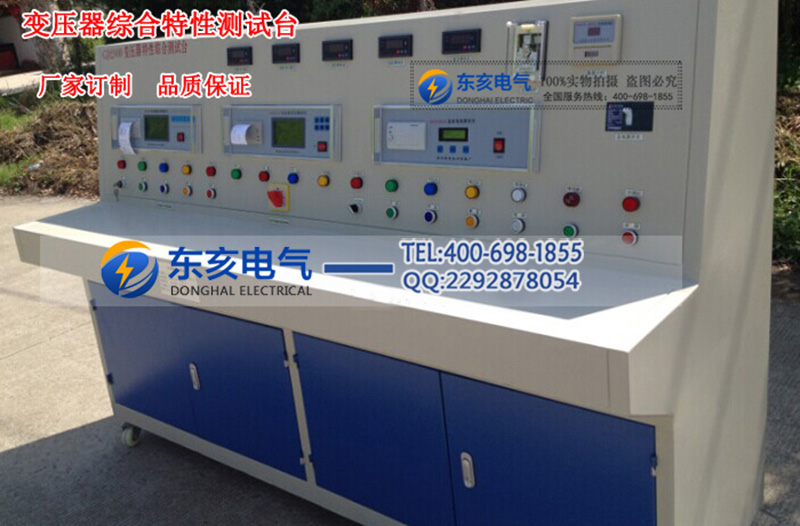

1、变压器特性综合试验台 壹台；
（含：直流电阻测试仪1台、变比测试仪1台、空负载1台）
2、三相感应调压器100KVA 壹台；
3、工频试验变压器10KVA/50KV 壹台；
4、倍频发电机组30KVA/800V/100Hz 壹套；
5、测试线 壹套。
七、空载短路测试仪主要功能特点技术参数：
1、采用 320×240点阵带背光液晶显示屏同时显示单相或三相电压有效值、电压平均值、电流有效值、有功功率、功率因数和频率等18个电参量。
2、多屏菜单操作 供用户选择 操作方便 并自动计算各参数 如P0、I0、Pkn、ekt、ek75（120℃）、ek75℃、Zk。
3、可自动对电压幅度、波形及温度进行校正。
4、可按键设定电压、电流互感器比率 直接显示初级测量值。
5、可设置试验日期、变压器出厂编号 并可断电锁存。
6、可测量低功率因数范围的功率。
7、配有打印接口和串行RS232计算机接口 打印格式按照标准记录(汉字)格式要求。
8、抗干扰性能强 有过载报警指示功能 并且有可靠的过压过流保护，适用于现场校验环境下工作。
9、技术参数
直流电阻测试仪功能特点及技术参数：
1、采用高速16位A/D转换器，测量数据稳定，重复性好。
2、自动程控电流源技术，电流源共设1000个电流档位，由内部微控制器根据被测电阻自动控制，从而达到比较宽的测量范围和最佳的测量状态无须手动切换电流换档。
3、高度智能化设计，功能设置巧妙先进，可自动判断测试线虚接、断线等故障。
4、保护功能完善，能可靠保护反电势对仪器的冲击，具有自动放电指示功能。
5、可显示测量电流和测量时间。
6、智能化功率管理技术，可有效减轻仪器内部发热。
7、可储存120次测量数据，掉电不丢失。
8、全部汉字菜单及操作提示，直观方便。
9、工作电源：AC220V±10%
10、 电阻、电压、测量准确度：0.1%
11、电流最大输出0～10A
12、电阻测量范围：1mΩ～2000Ω，最小显示分辩率1uΩ
变比测试仪功能特点及技术参数：
1、可测量1～12各种组别变压器，由内部软件控制测量，外部操作简单。
2、具有分接测试功能，应用方便。
3、高低压隔离，可测量自耦变压器。
4、自动保护系统完整，避免仪器损坏。
5、能自动记录数据，断电数据不丢失。
6、工作电源：AC220V±10% 50Hz
7、变比测试范围：1 ~ 5000
8、误差分辨率：0.01%
9、准确度：0.05%(变比K=2000—5000时，精度为0.1%)
10、外形尺寸：420×280×220（mm）
11、重 量： 8kg
工频耐压控制台功能特点及技术参数：
1、工频耐压控制台组合在综合测试台上具有结构紧凑、功能齐全、使用方便等特点。
2、工频耐压控制台设有过压保护、过流保护、零位保护、时间保护及报警等功能。
3、工频耐压控制台采用感应调压器（外接）、具有波形稳定、电压平稳升压等。
4、工频耐压控制台升压速度每秒为3KV~5KV。
5、工频耐压控制台具有自动升压、自动计时、自动降压、自动报警等功能。
6、工作电源：AC380V±10% 50Hz
7、输出容量：30KVA
8、输出电流：75A
9、输出电压：0 ~450V
10、仪表表头：100KV/100V
11、表头精度：1.5%
12、升压方式：电动
感应耐压控制台功能特点及技术参数：
1、感应耐压控制台组合在综合测试台上具有结构紧凑、功能齐全、使用方便等特点。
2、感应耐压控制台设有过压保护、过流保护、零位保护、时间保护及报警等功能。
3、感应耐压控制台采用感应调压器（外接）、具有波形稳定、电压平稳升压等。
4、感应耐压控制台升压速度每秒为15V~20V。
5、感应耐压控制台具有自动升压、自动计时、自动降压、自动报警等功能
6、工作电源：AC380V±10% 50Hz
7、输出容量：30KVA
8、输出电流：22A
9、输出电压：0~800V
10、频率范围：0~250Hz
11、仪表表头：数显
12、表头精度：0.5%
13、升压方式：电动
YHGPY—10kVA/50kV工频试验变压器特点及技术参数
1、用途：
1．1满足2000kVA/35kV以下电力变压器工频耐压试验。
2、 使用环境条件：
2．1 环境温度：-10℃～40℃
2．2 相对湿度：不大于90%
2．3 海拔高度：2500米以下
3、 主要功能及特点：
3．1 本产品具有体积小、重量轻、结构紧凑、功能齐全、使用方便等特点。
3．2 本产品试验变压器为单框式铁芯，线圈采用同芯圆筒多层塔式结构，初级低压绕组绕在铁芯上，次级高压绕组绕在低压绕组外侧，这种同轴布置减少了绕组间的藕合损耗。高压硅堆用特殊工艺封装在套管内，产品的外壳制成与器芯配合较佳的八角形结构，整体外形美观大方。
4、主要技术条件和参数：
4．1 工作电源：AC380V±10% 50Hz
4．2 额定容量：10KVA
4．3 输入电压：0 ~400V
4．4 输入电流：25A
4．5 输出电流：200mA
4．6 输出电压：0 ~50kV
4．7 阻抗电压：＜9%
4．8 变 比：500
4．9 外形尺寸：450×300×750（mm）
4．10 重 量：80kg
5、设备的成套性：
5．1 试验变压器10KVA/50KV 壹台；
5．2 连接线 壹套；

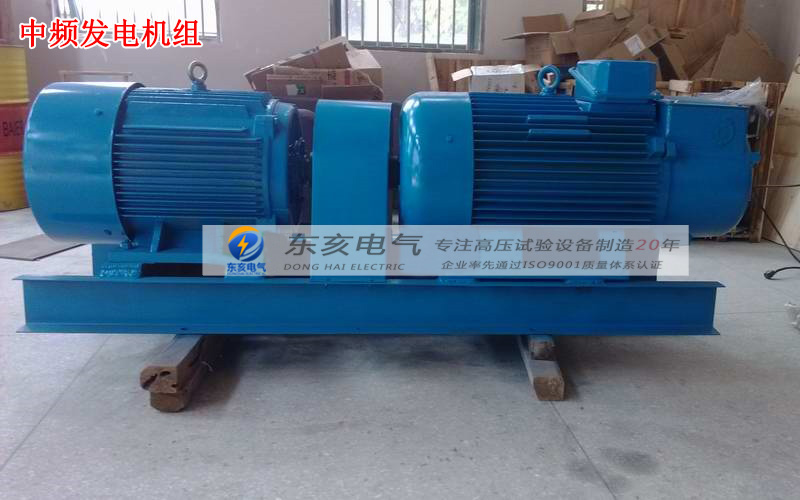

倍频发电机组特点及技术参数
1、适用范围
1．1满足2000kVA/10kV以下电力变压器感应耐压试验。
2、使用环境条件：
2．1 环境温度：-10℃～40℃
2．2 相对湿度：不大于90%
2．3 海拔高度：2500米以下
3、主要功能及特点：
3．1中频同步发电机发电，对外提供功率接近100-200Hz、电压为0-800V的三相中频电源。
4、主要技术条件和参数：
a）工频电动机的额定功率不作规定，但保证中频发电机能输出额定功率。
b）中频发电机：30KW、
c）工频电动机：50Hz
d）中频发电机：100-200Hz
e）工频电动机：380V
f）中频发电机：0-800V
相数
a）工频电动机：3组
b）中频发电机：三相
电机接法
工频电动机：△
中频发电机：带中性点引出线的星形接法
工频电动机的启动：Y-△起动
在发电机起动成功后，中频发电机空载剩磁电压不超过40V，通过调节励磁，输出电压在不超过40V到800V范围内连续可调。
