为方便用户阅读，所有与短路阻抗相关的部分统一编写到说明书每个章节后半部分，在查阅时请注意。
●频响法采用扫频法对变压器绕组特性进行测量，不对变压器吊罩、拆装的情况下，通过检测各绕组的幅频响应特性，对6kV及以上变压器，准确测量绕组的扭曲、鼓包或移位等变形情况。
●频响法测量速度快，对单个绕组测量时间1-2分钟以内。
●频响法频率精度非常高，精度高于0.001% 。
●频响法采用数字化频率合成，频率稳定性更高。
●频响法采用5000V电压隔离、充分保护测试电脑安全。
●频响法可同时加载9条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。
●频响法采用分析软件功能强大，软件、硬件指标满足电力行业标准DL/T911-2004。

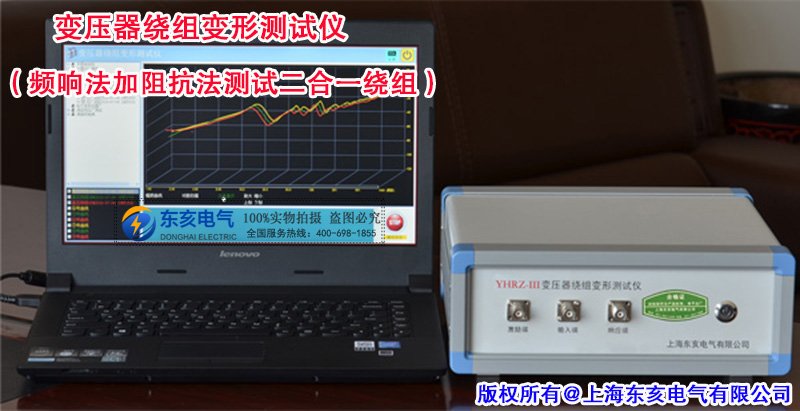

●短路阻抗法不用外接电源，采用市电AC220V低压电源，便可自动对变压器的AB、BC、CA高压绕组施加电压，同步采集数据，自动计算出阻抗误差百分比，测试结果非常直观。
●短路阻抗法适用于任意大小容量的变压器的阻抗测试。
●短路阻抗法测试过程中显示测试电流、测试电压的波形图谱，方便实时监测测试情况。
●仪器具有测量电感的功能。
●采用windows平台，兼容Window 2000/Window XP/Windows7/ windows8。
●采用数据库保存测试数据，对测试数据的管理简洁方便。
●软件管理功能强大，充分考虑现场使用的需要，测量数据自动存盘、自动导出生成Word版测试报告（需安装相应的Office软件）或JPG图片报告，方便用户出测试报告。
●软件智能化程度高，在输入、输出信号连接好之后，只需要按一个键就可以完成所有的测量工作。
●软件界面简洁直观，分析、存储、报告导出、打印等菜单，只有完成当前一步方自动弹出下一步所需菜单，更加方便。
◆测量速度：单相绕组1分钟-2分钟
◆输出电压：Vpp-25V，测试中自动调整
◆输出阻抗：50Ω
◆输入阻抗：1MΩ （响应通道内置50Ω匹配电阻）
◆扫频范围：10Hz－2MHz
◆频率精度： 0.001%
◆扫频方式：线性或对数，扫频间隔和点数可任意设置
◆曲线显示：幅频曲线(相频曲线选配)
◆测量动态范围宽：－120dB～20dB
◆阻抗法测量电压：0～220V
◆阻抗法测量电流：0～10A
◆阻抗法频率：50Hz/60Hz
◆二合一主机重量：7.6 kg
◆二合一主机体积:272mm*258mm*180mm
