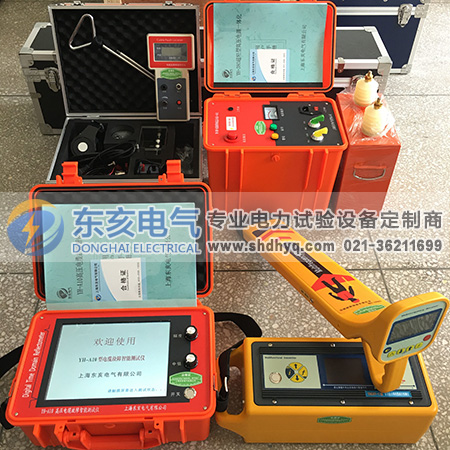

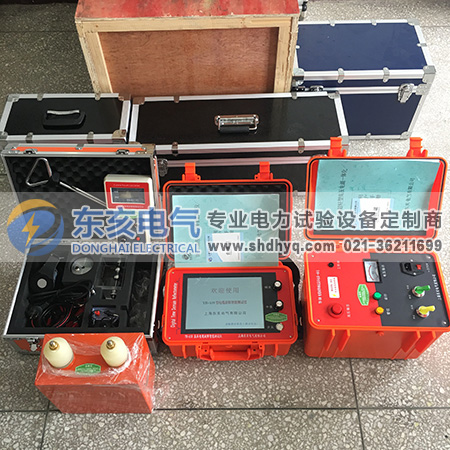

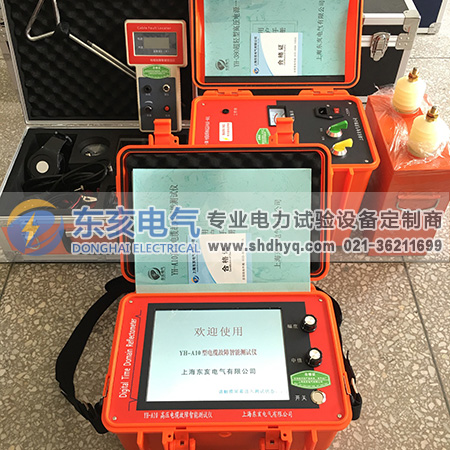

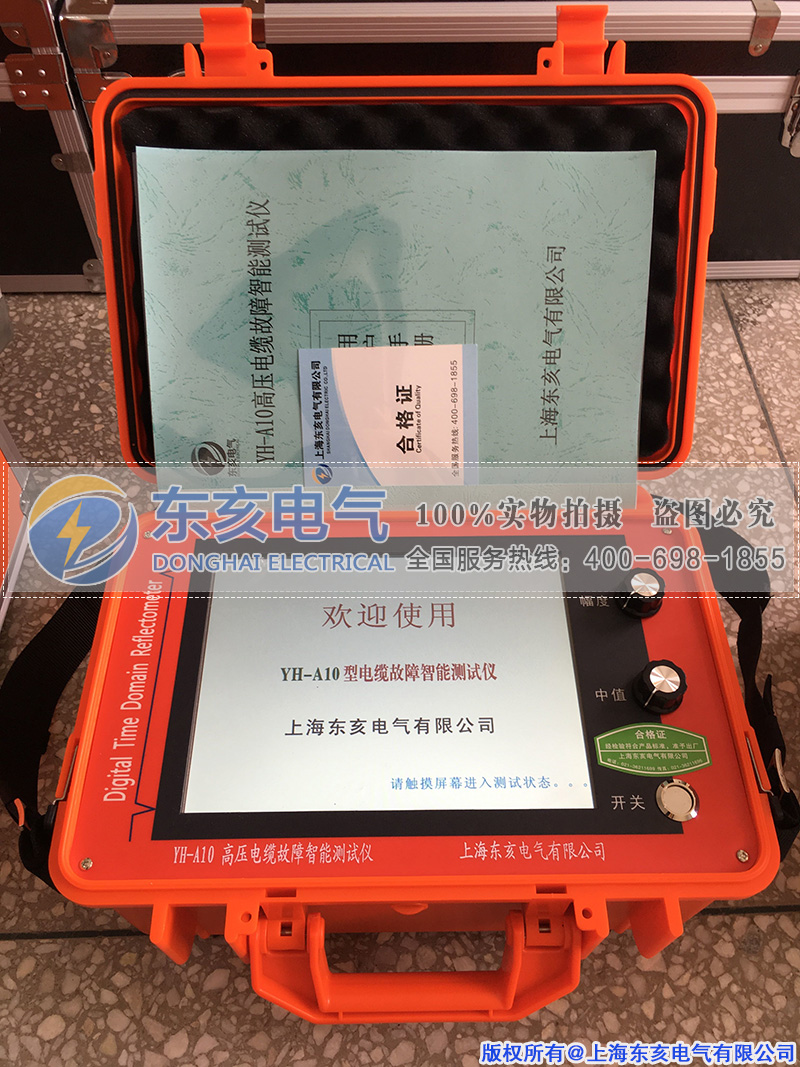

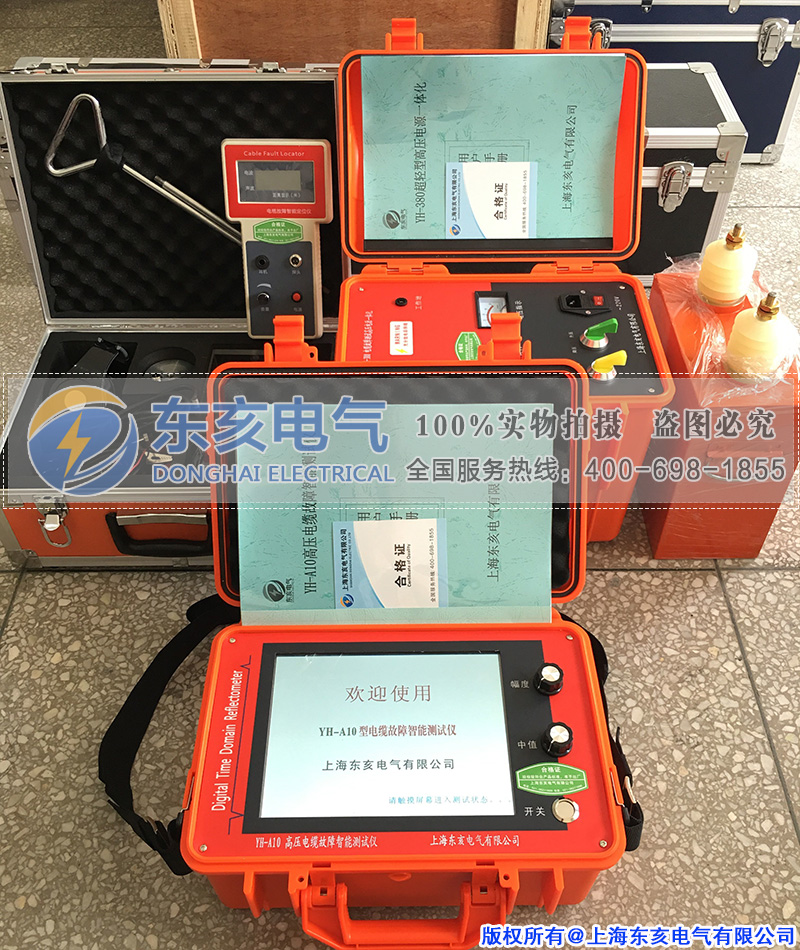

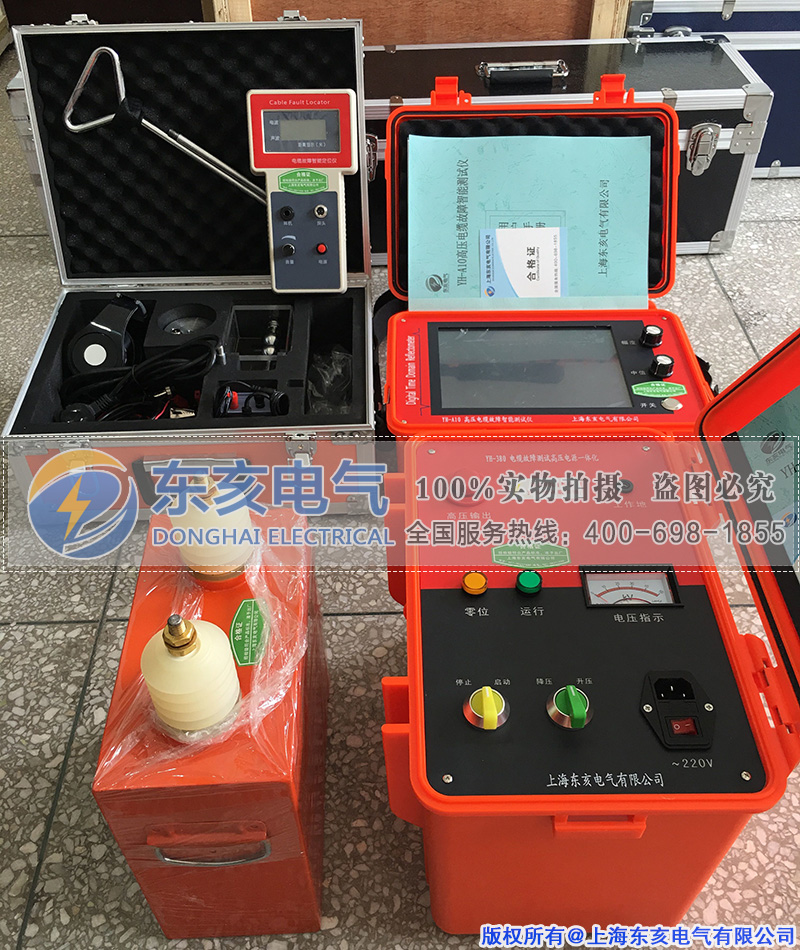

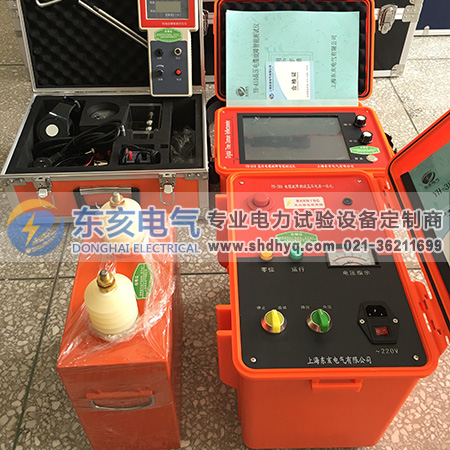

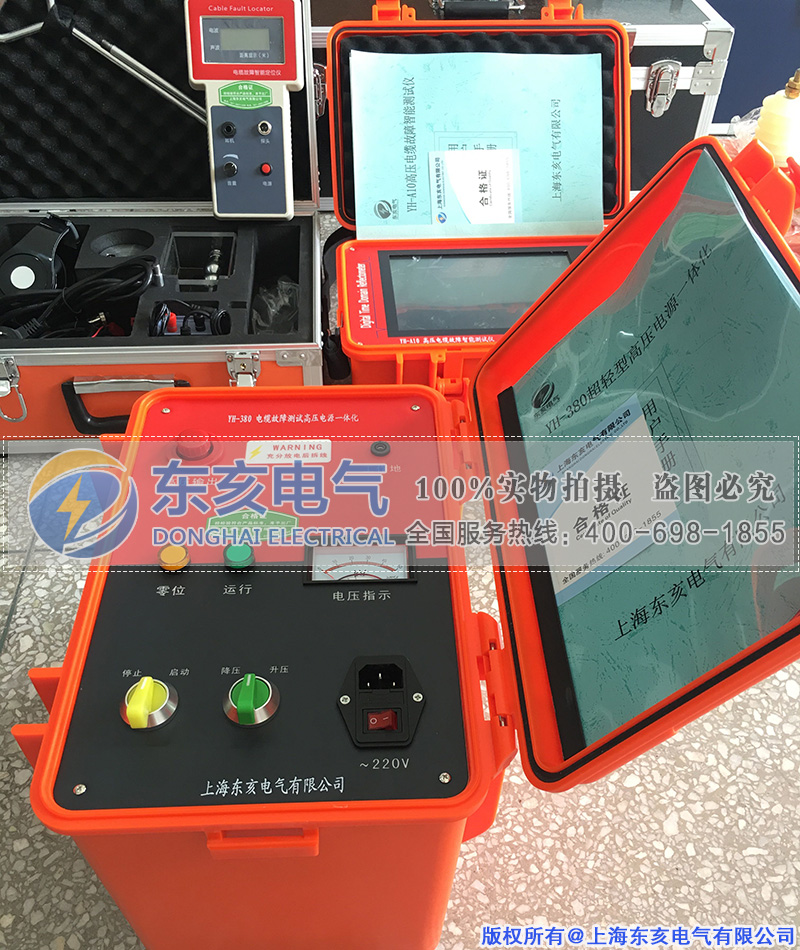

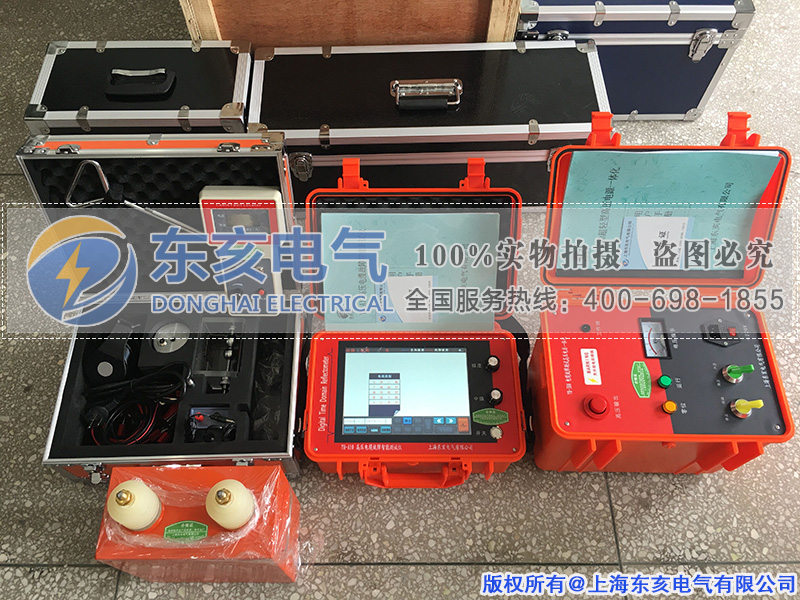

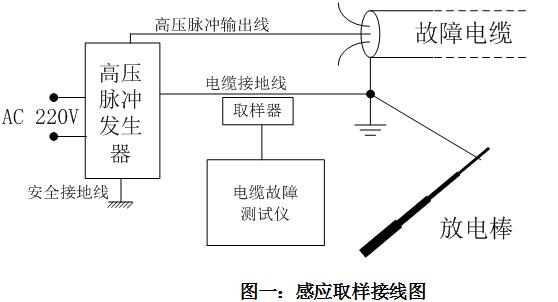

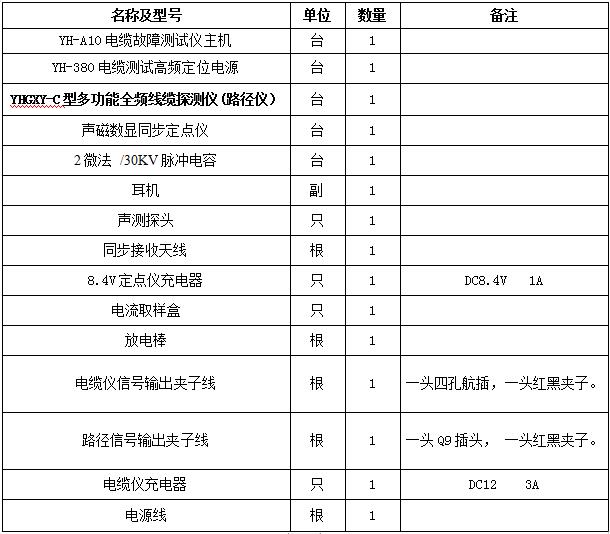

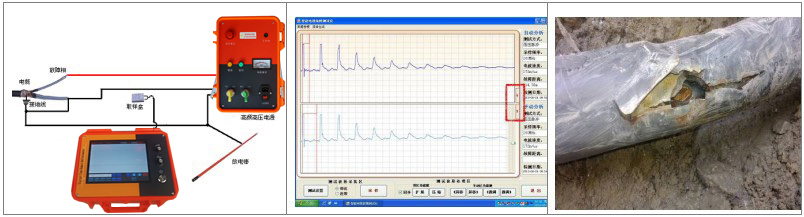

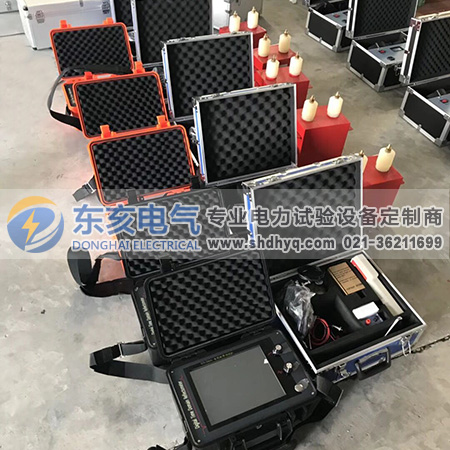

YH-A10高压地埋电缆故障测试仪由测试主机、路径信号产生器、路径信号接收器和定位仪等几部分组成。大屏幕触摸操作，WIN7操作系统。 故障测试主机包括一体化电脑、低压脉冲产生和数据处理，用于测试故障的距离，也可用来测量电缆的长度和电波在电缆中的传播速度。
路径信号产生器产生频率30KHz、最大幅度30V的断续正弦波信号，用于寻测电缆路径。

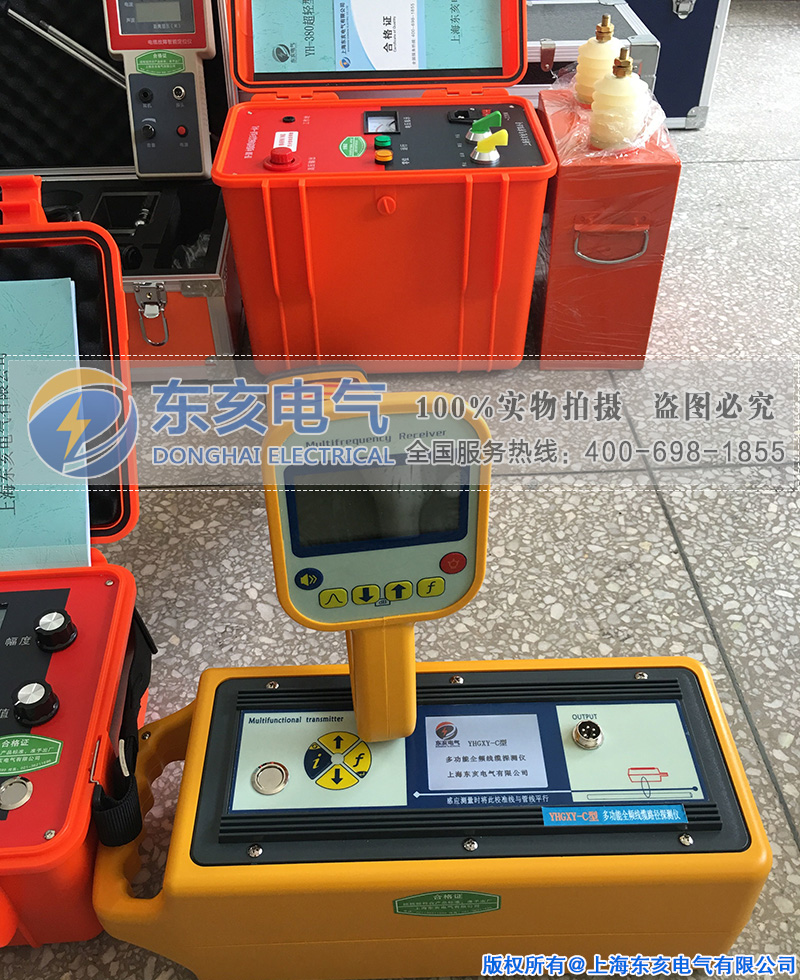

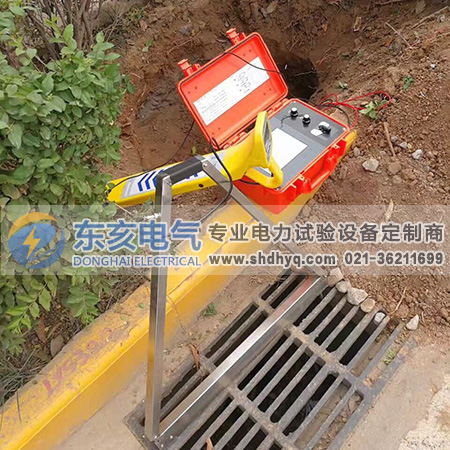

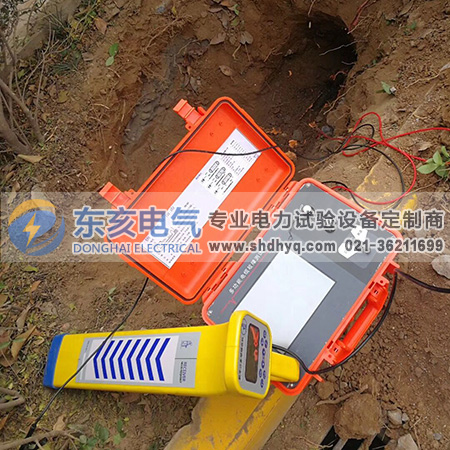

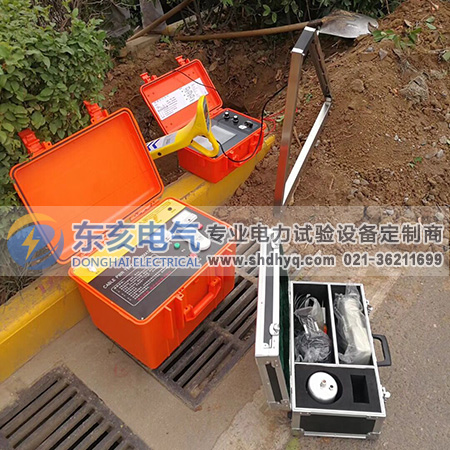

路径信号接收器用来接收路径信号，查找电缆走向和估测电缆埋设的深度，定位仪用于故障点的精确定位。
产品别称
电缆故障测试仪、电缆故障探测仪、高压电缆故障测试仪、地埋电缆故障测试仪、电缆故障检测仪、电缆故障探测仪
1． 可测35KV以下等级所有电缆的高、低阻故障，适应面广。
2． 具有方便用户的软件和全中文菜单。按键定义简单明了。测量方法简单快速。
3． 检测故障成功率、测试精度及测试方便程度优于国内任何一种检测设备。
4． 超大触摸液晶屏作为显示终端，仪器具有强大的数据处理能力和友好的显示界面。
5． 具有极安全的采样高压保护措施。测试仪器在冲击高压环境中不会死机和损坏
6． 无测试盲区。
7． 内置电源，可在无电源环境测试电缆的开路及低阻短路故障。
1．测试方法：低压脉冲、高压闪络、速度测量。
2．冲击高压：低于35KV电力电缆。
3．数据采样速率：80MHz、40 MHz、20MHz、10 MHz。
4．测试距离：＞30Km。
5．读数分辨率：1m。
6．系统测试精度：小于50cm。
7．测试电缆脉宽设有：“0.05”、“0.1”、“0.2”、“0.5”、“1”、“2”、“8”微秒。
8．具有测试波形储存功能：能将现场测试到的波形按规定顺序方便地储存于仪器内，供随时调用观察。可以储存大量的现场测试波形。
9．能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离。
10. 10.4寸全真彩触摸屏。
11．内置电源：充满电后仪器可连续工作3小时以上，亦可外接交流电源工作。
12．工作条件：温度-10℃～+45℃，相对湿度 90%。
液晶屏幕菜单说明（图三）
图三 液晶屏菜单显示示意图
◆采样方法1
按采样方法键，弹出子菜单。子菜单中包括3个选项为低压脉冲/闪络方法/速度测量，仪器默认选中低压脉冲，根据测量需要，可选择相应的采样方法。再按“采样方法键”退出此项功能。
◆ 脉冲宽度2
此菜单在高压闪络测试法中无效。按脉冲宽度键，弹出脉冲宽度选择子菜单。可根据测试距离选择合适的脉冲宽度按对应的子菜单键，可以对脉冲宽度进行选择。脉冲宽度大小为50纳秒、100纳秒、200纳秒、1微秒、2微秒、5微妙、8微秒共7个档位。当选中50纳秒脉宽时，电脑自动锁定读数精度为1米；当选中8微秒时，电脑自动锁定读数精度为8米；选择其他脉宽时，可以按读数精度键任意调节，仪器初始值为200纳秒。再按“脉冲宽度键”退出此项功能。
◆电缆类型3
不同介质的电缆中电波传播速度不同，因此在测试故障之前必须选定介质类型，以确定电波传播速度。按电缆类型键，屏幕出现电缆类型选择对话筐，有油浸纸型、不滴油型、交联乙烯、聚氯乙烯和未知类型5个选项，仪器初始值为油浸纸型，可根据需要按对应的电缆类型键。若被测电缆不属于四种已知类型，则应按“未知类型键”，弹出对话框，调整波速数值，达到选定值后按“OK”键。再按“电缆类型键”退出此项功能。波形速度最大300m/us
◆读数精度4
根据测量需要选取合适的档位。共分为8米/4米/2米/1米的测量精度，仪器初始值为2米。再按“读数精度”退出此项功能。
◆波形缩放5
由于波形数据量很大，每次采样后屏幕上显示的是局部的波形。为了观察波形细节，必须将波形缩放。按“波形缩放键”进入缩放功能，仪器提供3种压缩比例，分别为1、1/2、1/3，通过“左键《 或 右键 》”可对波形进行3种比例的循环压缩。通过屏幕右下角可以观察到压缩比例。再按“波形缩放键”，退出此功能。
◆滚屏显示6
波形扩展后需要分成多段显示，仪器自动显示第一段。若需要观测后续各段波形，应执行“滚屏”功能。按“滚屏显示键”，通过“左键《 或 右键 》”可对波形进行左右移动。再按“滚屏显示键”，退出此功能。
◆保存波形7
将屏幕上的显示内容存储于仪器中，可以存储20幅波形。
◆调出波形8
在屏幕上重现存储的波形。
◆电缆全长9
在“采样方法”子菜单中若执行“速度测量”，则菜单中的电缆类型变为电缆全长。按“全长键”，屏幕上弹出“电缆长度”输入对话筐，初始值为“0”米。输入电缆长度值后，按“OK键”。
◆延时10
设置触发时间，此功能一般不用。
◆定位11
用于确定测量的起点。执行“定位”键后，游标当前所处的位置即被确定为测试起点。通过 “左键《 或 右键 》”可对游标进行左右移动。
◆自动判距⒀
按“自动判距键”，游标进行自动定位，显示屏左上方自动显示故障距离。
◆左键/右键(加/减)⑿ ⒁
移动游标定位用时，每按“左键《 或 右键 》”一次，定位游标尺左/右移一个单位点（像素）；当连续按游标左/右键时，游标移动的速度加快，一次移动八个单位点。
波形缩放、滚屏显示、波形移位进行选择时，按左键《 或 右键 》(加/减)。
◆采样键⒂
当仪器处于低压脉冲法测量时，按下采样键后，屏幕的波形显示区能马上显示出发射脉冲和回波脉冲。红色波形为局部波形，蓝色波形为全局波形。
当仪器处于高压闪络法测量时，按下采样键后，当有外部触发后，屏幕将显示高压闪络波，红色波形为局部波形，蓝色波形为全局波形。
